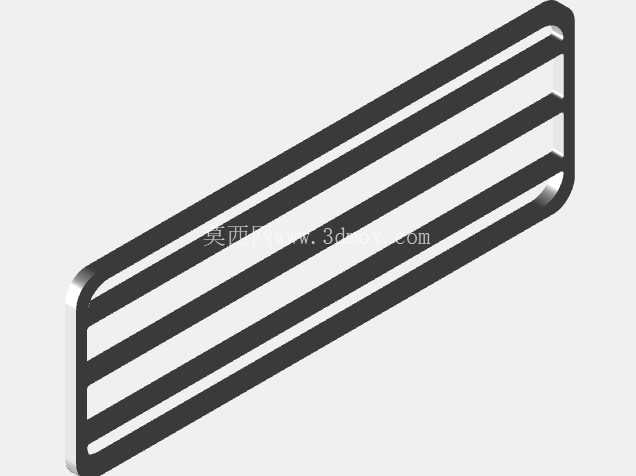

Jetson nano开发板立式防护机箱结构

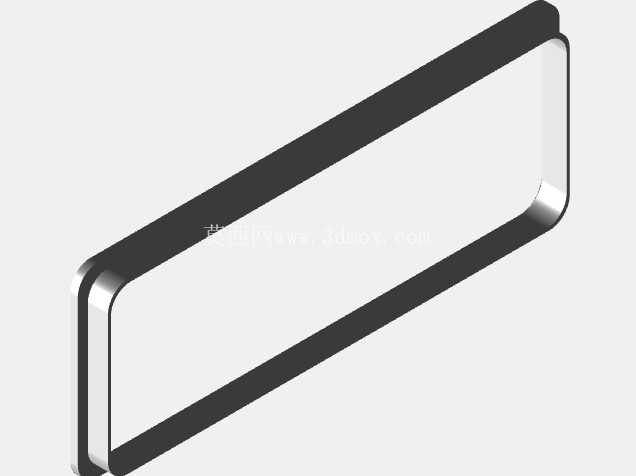

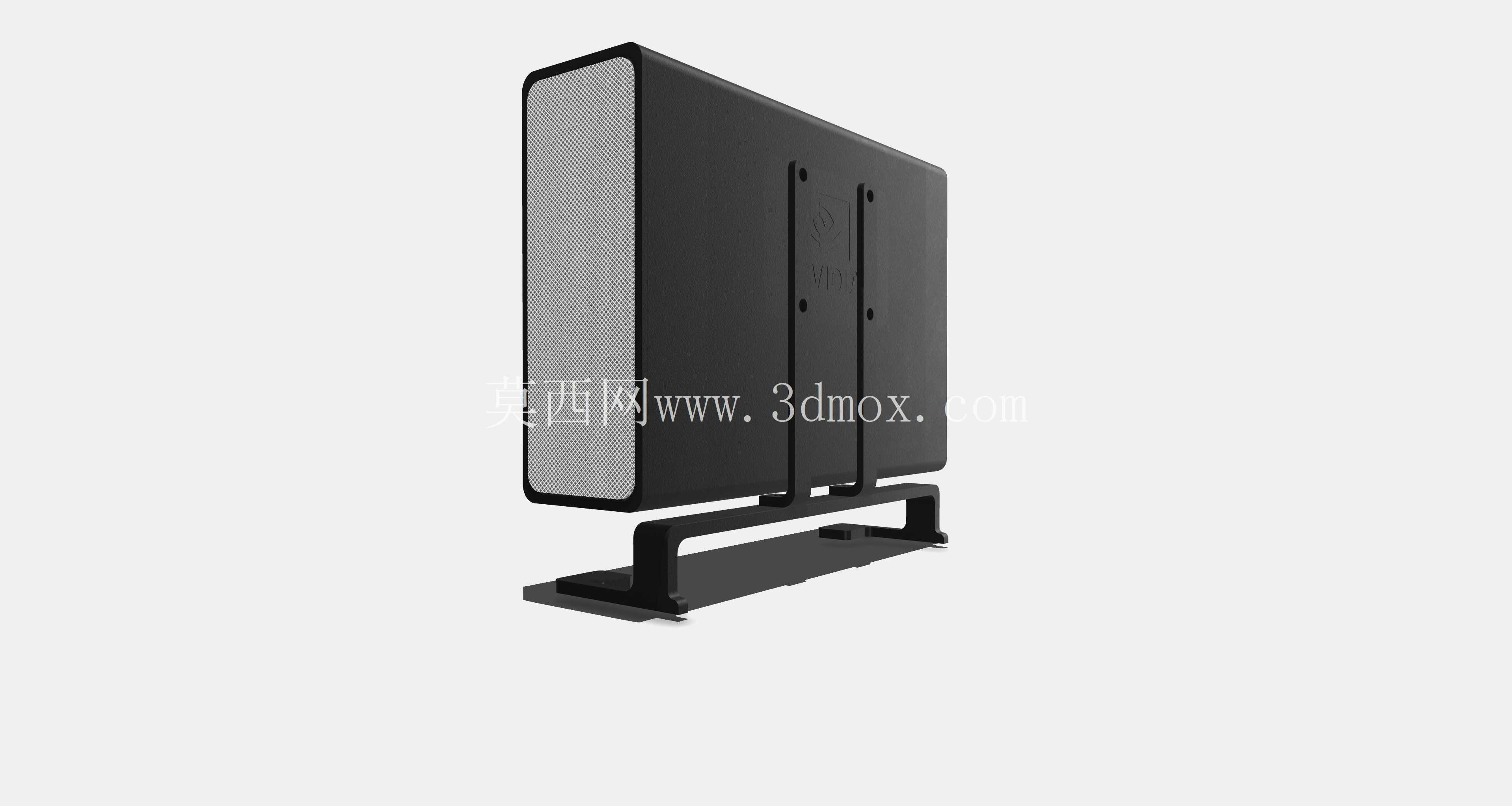

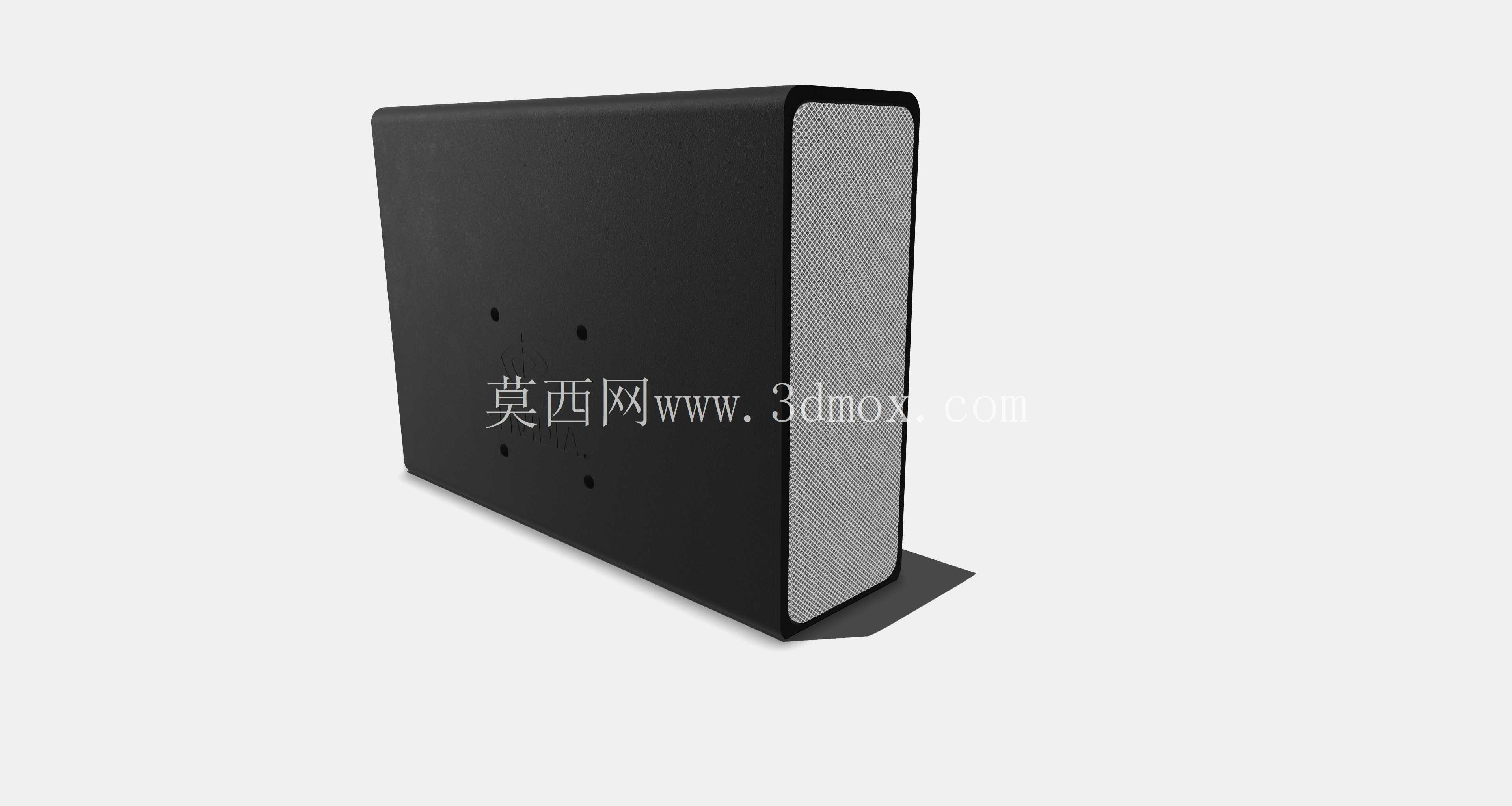

　　整体采用立式布局，搭配一体化成型的底部支撑脚架，将整机的重心控制在支撑面的几何中心位置，即使在有轻微振动的实验台或小型设备机架上，也不会出现侧翻风险，相比平放式的外壳结构，立式布局能减少近40%的桌面占用面积，对于需要同时部署多块开发板做集群运算的场景，能大幅提升空间利用率。机箱的主体围护结构采用薄型钣金折弯成型，正面预留整面的通风网孔区域，对应开发板核心模组与内存芯片的发热位置，在不额外增加风扇的被动散热条件下，能形成自然的上下空气对流通道，带走芯片工作时产生的热量，经过实际带载测试，在持续运行AI推理负载24小时的状态下，核心温度比裸板平放部署低6-8摄氏度，完全满足常规工业环境下的无风扇散热需求。在嵌入式边缘计算部署场景中，开发板的防护与安装适配是项目落地前常被忽略却直接影响设备长期运行稳定性的环节，这款针对Jetson nano开发板设计的立式机箱，正是面向桌面部署、小型工控柜内嵌、教学实验台搭载等多场景需求开发的结构件。从实际使用痛点出发，裸板状态下的Jetson nano存在接口易积灰、电路板易被金属碎屑短路、平放部署占用桌面投影面积大、外接天线与线材易拉扯松动等问题，这款机箱在结构设计上首先解决了这些现场使用的实际问题。

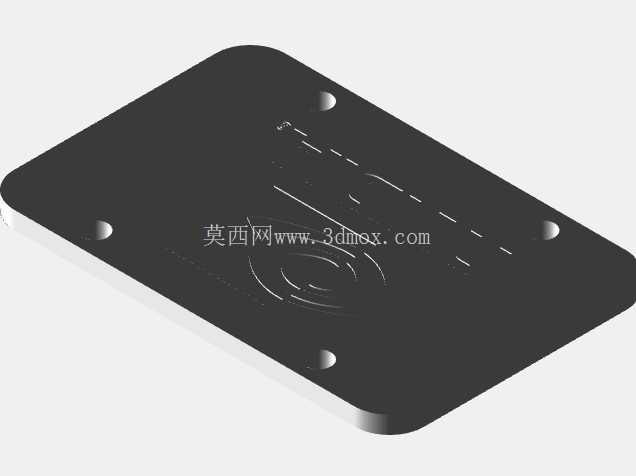

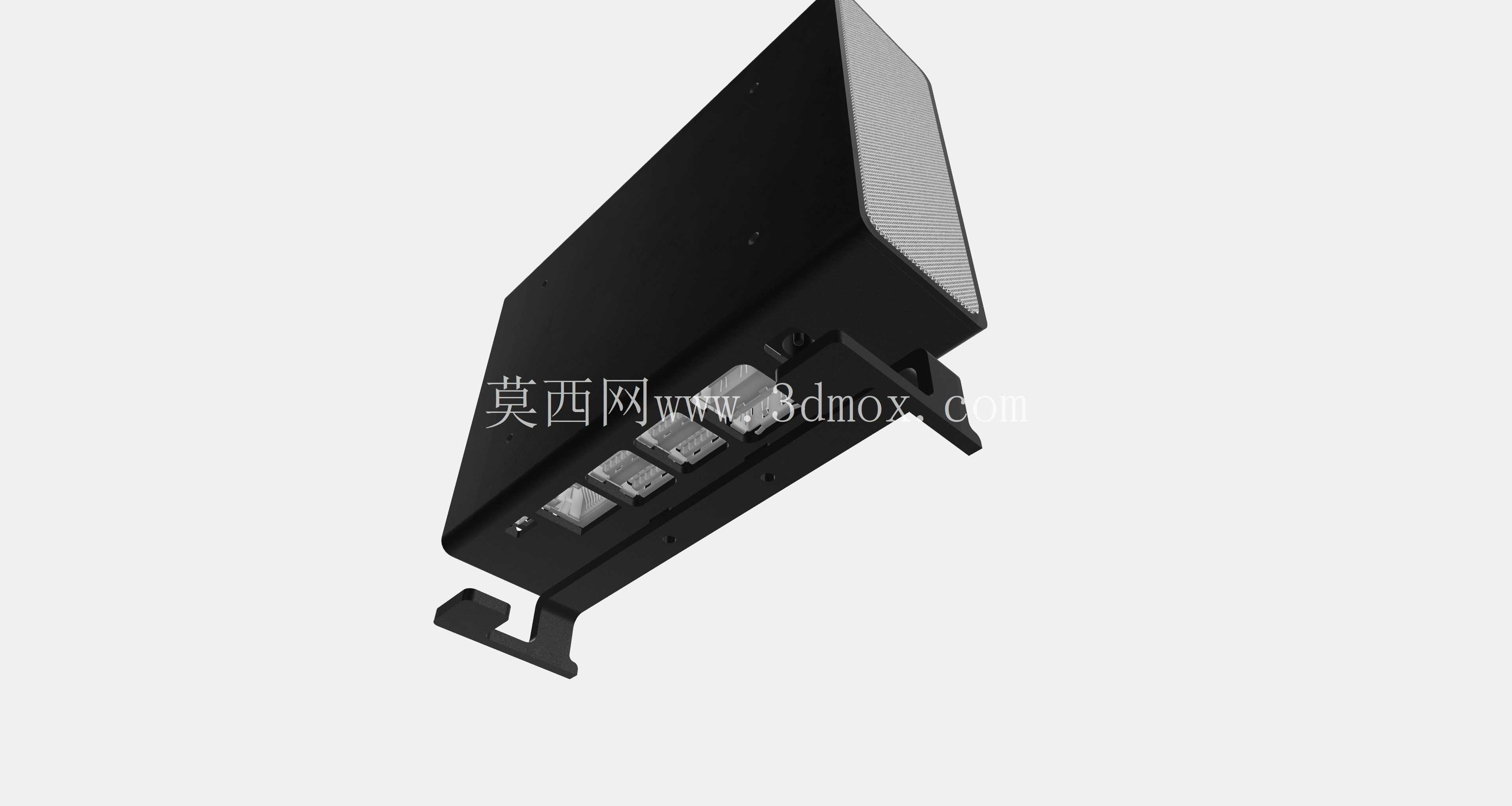

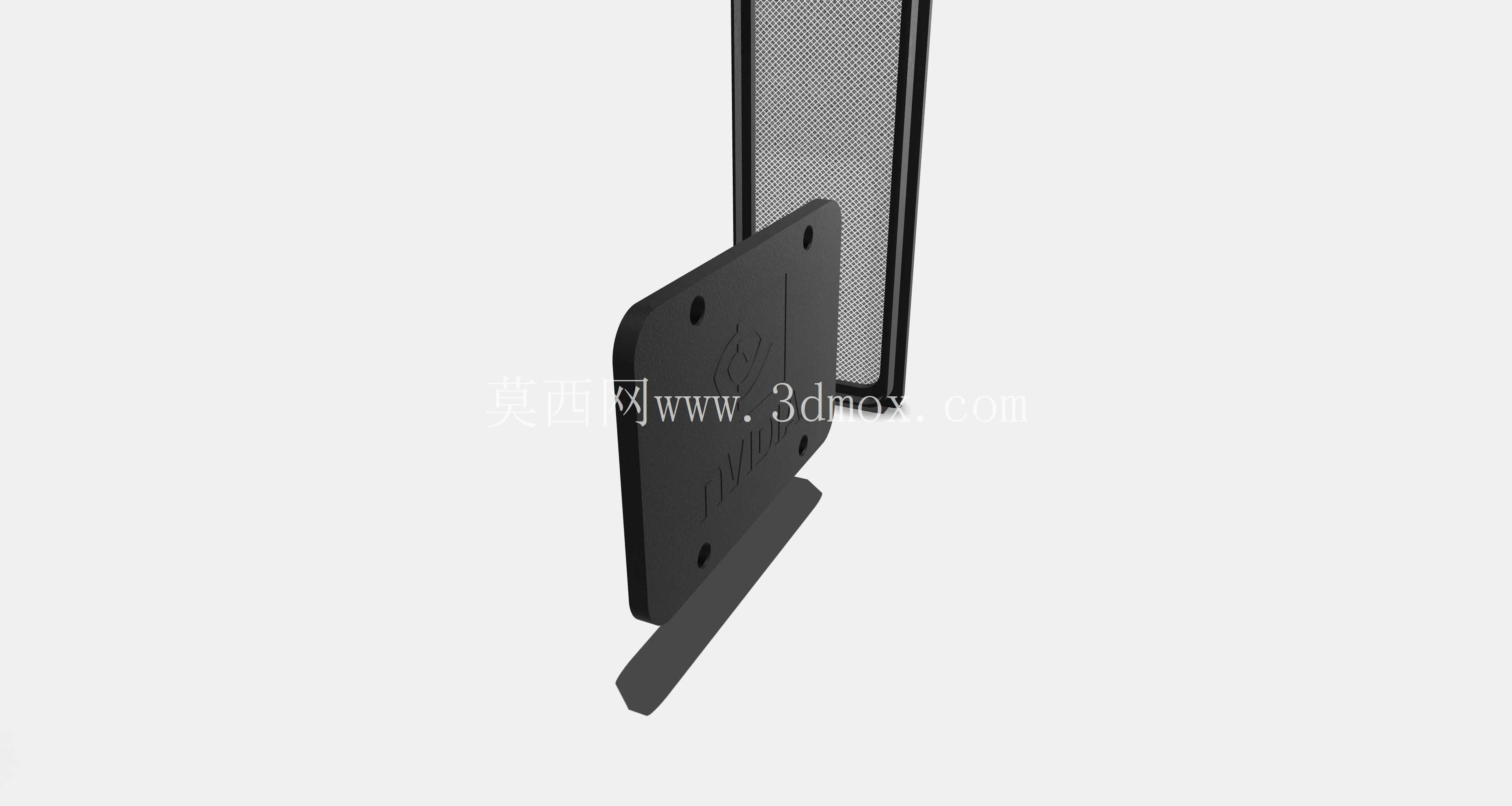

　　安装结构上，机箱内部预留了2.5毫米螺纹套筒的安装位，配合标准螺栓就能将开发板正面模组直接固定在机箱内部的定位柱上，不需要额外加装转接板，安装时只需要对准接口位置拧紧四颗固定螺栓即可完成组装，拆装效率比常见的卡扣式外壳更高，也避免了卡扣长期使用后老化断裂的问题。机箱的侧面板对应开发板的所有外接接口做了精准的开口避让，包括HDMI接口、USB接口、以太网口、GPIO排针以及电源接口的位置都做了公差适配，安装完成后所有接口都能正常插拔，不会出现接口被壳体遮挡导致线材插不到位的情况。

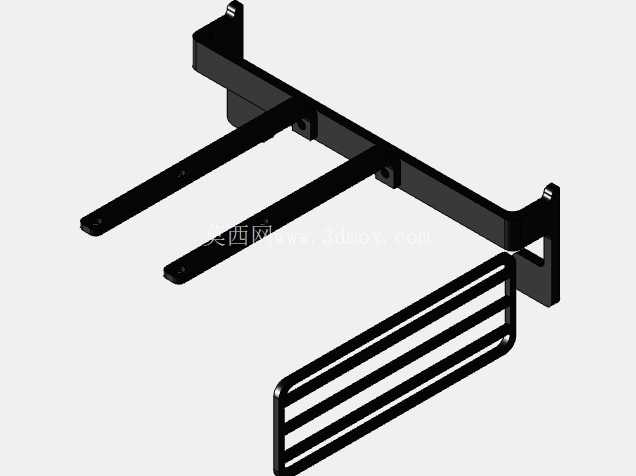

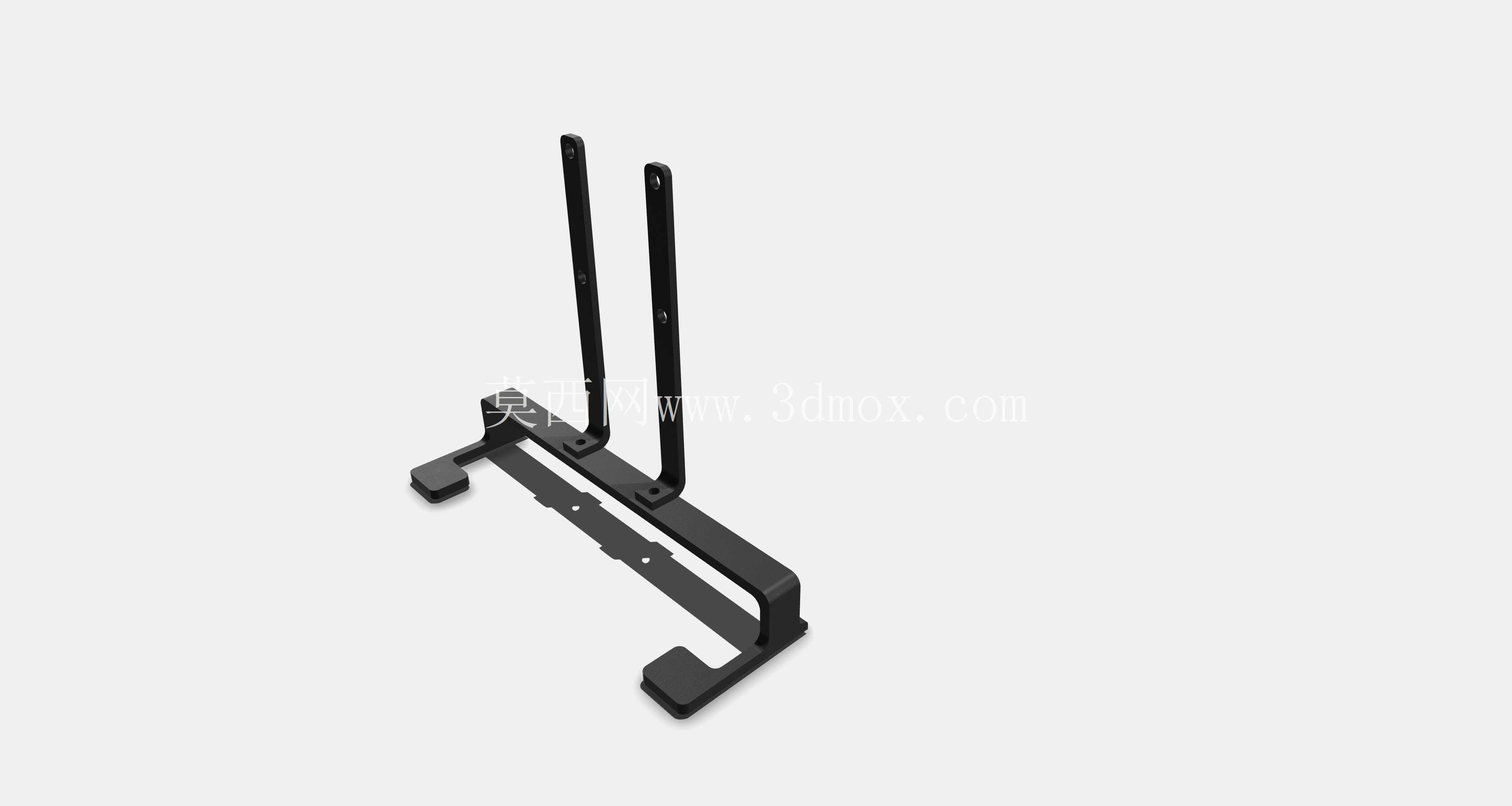

　　考虑到部分场景下需要在机箱外部包裹尼龙编织防护层，这款机箱的外表面做了细微的磨砂纹理处理，编织物粘贴后不会出现打滑脱落的问题，同时边角位置都做了R2的圆角处理，没有尖锐的毛刺棱角，在组装和后期维护时不会划伤操作人员的手部，也不会划破外层包裹的尼龙编织材料。安装边界方面，机箱整体的外形尺寸完全贴合Jetson nano开发板的外围轮廓，没有额外向外突出的结构，在嵌入小型工控柜安装时，只需要预留比开发板长宽各大2毫米的安装间隙即可完成装配，底部的支撑脚架高度为8毫米，既保证了底部空气流通的空间，也不会让整机高度过高影响上层设备的部署。

　　在实际的教学实验场景中，这款机箱能有效避免学生实验过程中误碰电路板上的元件导致的短路损坏，也能减少实验台面上的焊锡渣、导线头掉落到电路板上引发的故障；在小型边缘计算网关部署场景中，立式的结构可以直接固定在设备机架的侧方立柱上，不需要占用机架的正面U位空间，配合外层的尼龙编织防护层，还能起到一定的防尘、防轻微泼溅的作用，适合在车间环境的边缘数据采集点位部署。结构设计过程中，针对开发板的天线安装位置也做了对应的避让，机箱顶部预留了天线穿出的开孔，不需要拆开机箱就能完成外接天线的安装更换，后期维护时只需要松开侧面板的固定螺栓就能打开机箱，对开发板的外设进行调整，不需要完全拆下整个机箱的固定结构。相比市面上常见的3D打印外壳，这款钣金结构的机箱在抗冲击强度、散热效率、长期使用的抗老化性能上都有明显优势，不会因为长期处于较高温度环境下出现壳体变形的问题，也能承受日常搬运、部署过程中的轻微碰撞，对内部的开发板形成可靠的物理防护。
