带固定耳IEC品字电源输入插座结构

这款IEC电源输入插座是各类电子电气设备上最常见的市电接入部件，日常在台式电脑主机、显示器、服务器机箱、工业控制设备、医疗仪器、大功率家电的电源输入位都能见到它的身影，作为设备端的市电输入接口，它承担着交流市电从线缆端导入设备内部电源模块的连接作用，相比直插式的裸线连接，这种标准化接口插拔便捷、接触可靠，还能避免误触带电部件，大幅提升设备用电的安全性。

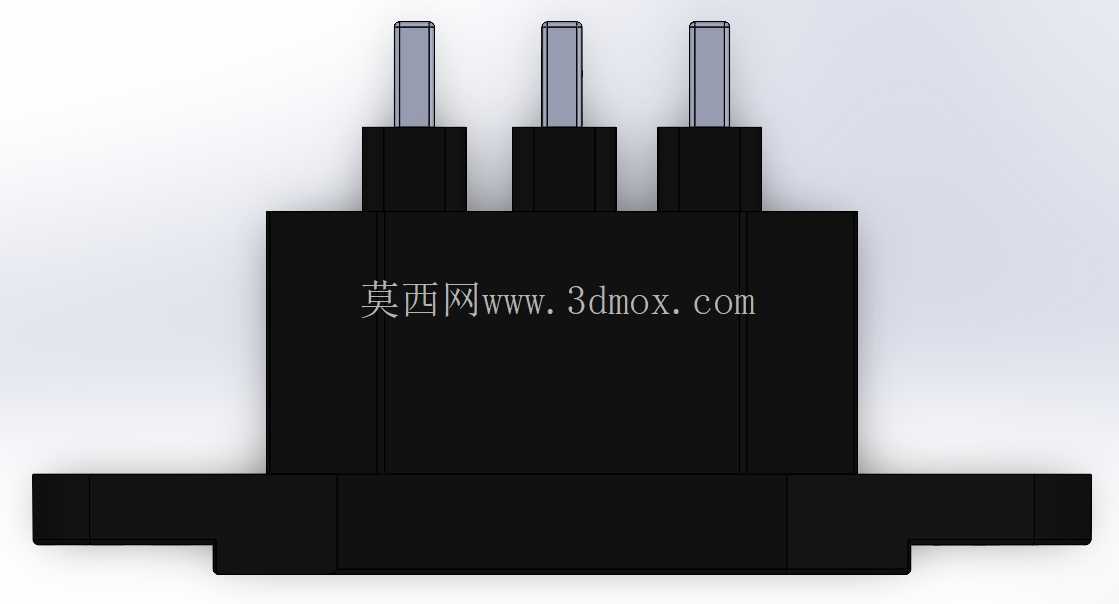

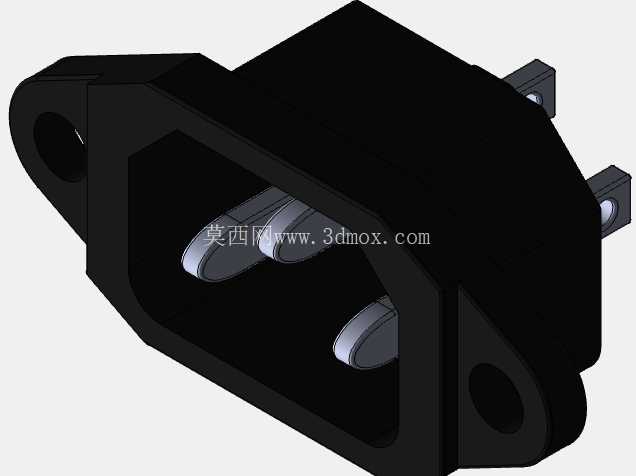

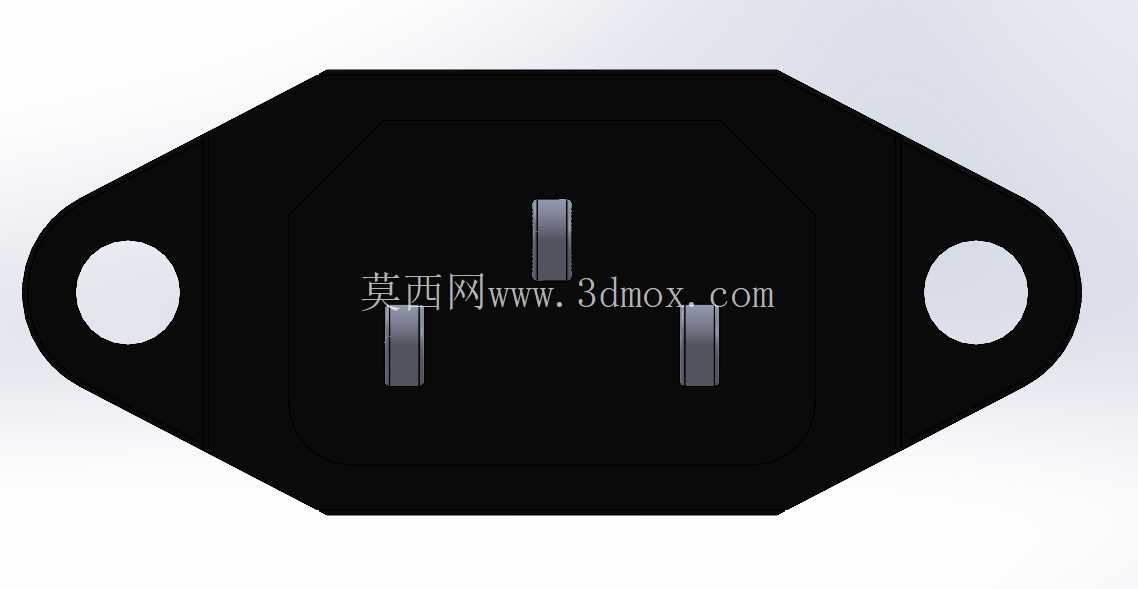

从结构设计来看，整个插座采用阻燃耐高温的工程塑料作为主体外壳材质，外壳一体注塑成型，将三个导电插芯完全包裹在绝缘腔体内部，仅留出插合对接的开口端，插芯按照品字形排布，上方为接地插芯，下方两个分别对应火线与零线，这种排布方式从物理结构上避免了反插、错插的可能，接地插芯长度略长于零火插芯，能保证插拔过程中接地端先接通、后断开，符合电气安全设计的强制要求。插座两侧延伸出带安装孔的固定耳，安装孔为通孔设计，适配M3规格的固定螺丝，安装时可以直接通过螺丝将插座锁紧在设备壳体的预留开孔位，固定耳与插座主体为一体成型结构，抗拉扯强度足够，不会因为插头插拔时的外力导致插座移位。

设计这类插座的三维模型时，首先要匹配标准IEC连接器的插合尺寸，保证公母端插合时的间隙在合理范围，既不会因为间隙过大导致接触不良、打火，也不会因为间隙过小导致插拔阻力过大、磨损插芯。外壳的绝缘腔体深度要完全覆盖插芯的带电部分，插合后插头的导电部分完全隐藏在腔体内部，避免用户插拔时意外触碰带电部位。两侧固定耳的安装孔中心距要符合行业通用的安装规范，适配市面上绝大多数设备壳体的预留开孔尺寸，插座嵌入设备壳体的部分外形要做倒角处理，方便装配时顺利卡入开孔，不会因为边角毛刺卡住壳体。

实际选型应用时，需要注意这款插座的安装边界：插座整体的嵌入深度要匹配设备壳体内部的预留空间，避免插座尾部的接线端子与内部其他元器件发生干涉；固定耳的厚度要与设备壳体的壁厚适配，保证锁紧后插座表面与设备外壳齐平，不会出现凸起或者凹陷的情况。尾部的接线端子通常采用焊片或者快速插簧结构，适配不同的接线工艺，焊片结构适合手工焊接导线，插簧结构适合批量生产时的快速压接装配，设计时要保证端子与塑料外壳之间的防转结构，避免接线时端子跟着转动导致内部导线拉扯断裂。

在日常设备维护中，这类插座也是常见的易损部件，当出现接触不良、插芯松动、外壳烧蚀的情况时就需要更换，精准的三维模型可以帮助维修人员提前确认安装尺寸，快速匹配替换件，不用反复拆卸设备比对尺寸。对于结构设计人员来说，在做设备整机的电源接口布局时，直接调用这类标准化的连接器模型，可以大幅缩短设计周期，不用从零开始绘制每个细节，只需要确认安装位、预留插拔空间即可，同时也能避免因为自行绘制的尺寸误差导致后期开模或者装配时出现干涉问题。

另外在设计时还要考虑插座的爬电距离与电气间隙，零火插芯之间、插芯与外壳固定金属件之间的距离要满足安规要求，避免高压下出现击穿打火的情况，塑料外壳的材质要选用符合UL94-V0级阻燃标准的材料，即使内部出现接触打火也不会引燃外壳，降低火灾风险。插芯的导电部分通常采用铜合金材质，表面镀镍处理，既保证良好的导电性能，也能避免长期使用氧化导致接触电阻变大、发热严重的问题。
