贴片式功率电感三维结构设计

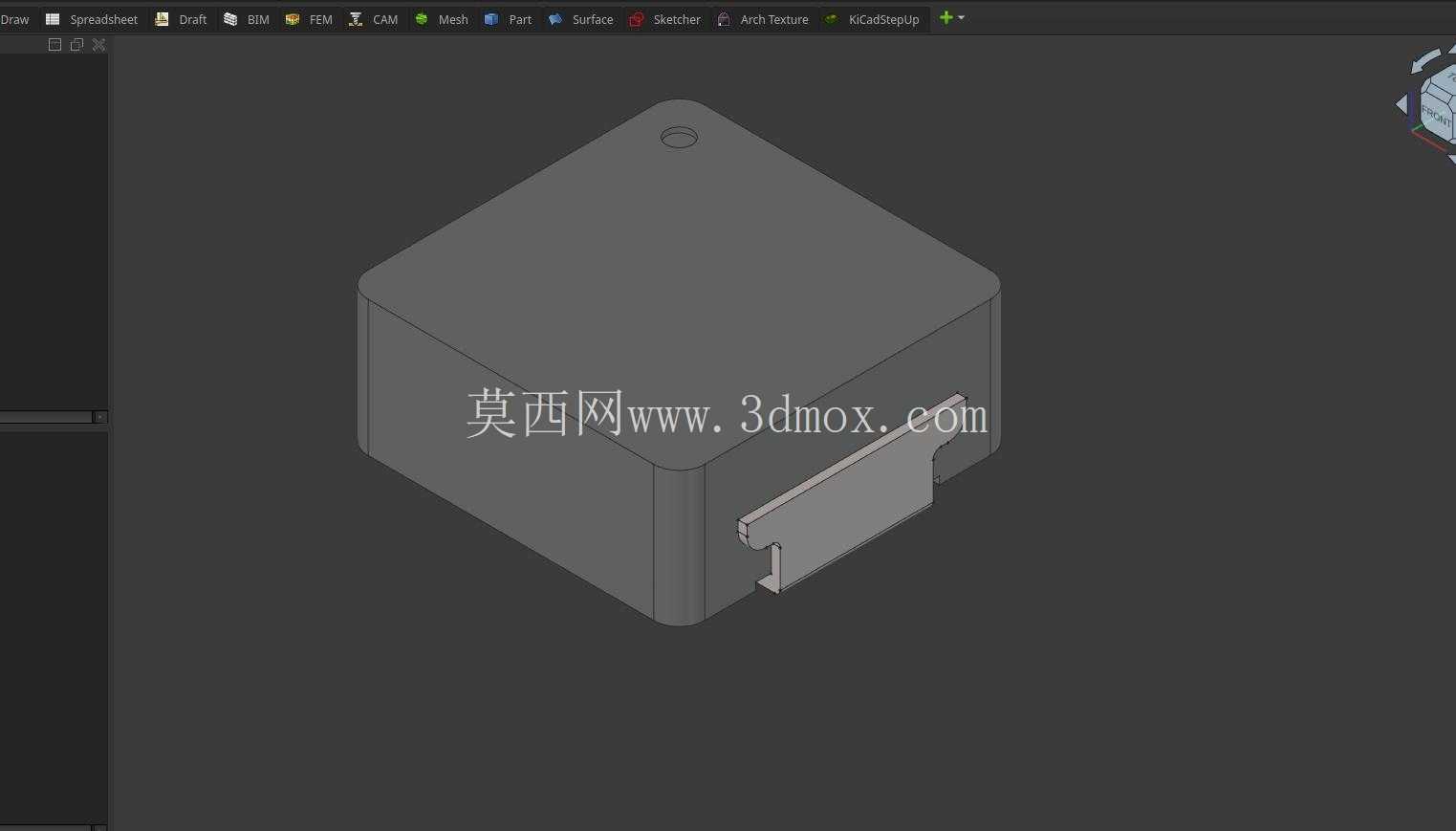

　　做消费类电子、工业控制板卡的结构设计时，板载功率电感的占位与干涉校验是绕不开的环节，很多新手工程师容易忽略这类被动元件的实际外形公差，等到打样回来才发现电感高度顶到外壳、或者焊盘边缘和周边接插件的安全距离不足，轻则返工改板，重则影响整机的EMC性能。这款贴片功率电感的三维模型，完全还原了量产元件的真实外形特征，主体采用方型塑封结构，边角做了小圆弧过渡处理，避免生产过程中边角崩裂影响元件可靠性，顶部预留的小型圆形标记点是元件极性标识位，对应PCB焊盘设计时的极性丝印，能有效减少SMT贴片时的反向错料风险。

　　从实际应用场景来看，这类电感主要用在DC-DC电源回路的储能滤波环节，不管是便携消费电子的电源管理模块，还是工业控制板卡的信号隔离供电回路，抑或是车载电子的低压供电支路，都能见到同结构电感的身影，它的核心作用是在开关电源导通阶段储存能量，关断阶段释放能量维持输出电压稳定，同时滤除回路中的高频纹波电流，降低电源回路的电磁干扰水平。设计这款模型的时候，首先要考虑的是SMT量产的工艺适配性，底部的金属焊端不是简单的平面结构，而是做了贴合回流焊工艺的台阶式设计，焊端伸出主体的长度严格按照行业通用的焊盘设计规范取值，既保证焊接时的锡膏爬锡高度足够，形成可靠的焊点圆角，又不会因为焊端伸出过长导致相邻元件的焊盘间距不足。

　　主体的塑封外壳厚度也做了符合安规要求的取值，既可以保护内部的磁芯与绕组不受外力损伤，也能满足板级的绝缘耐压要求，避免绕组和周边金属结构件发生打火短路。从安装边界来看，这款电感的主体长宽尺寸适配常规的高密度PCB布局需求，安装时不需要在PCB上开额外的避让槽，仅需要在焊盘周边预留符合工艺要求的禁布区即可，高度方向的尺寸控制也适配多数薄型化电子产品的内部堆叠要求，不会占用过多的垂直空间。很多工程师在选型时只看 datasheet 上的标称尺寸，忽略了元件实际生产过程中的外形公差，比如塑封本体的拔模斜度、焊端的共面度偏差，这些细节如果在结构设计阶段没有通过准确的三维模型做干涉校验，很容易在量产时出现问题。

　　这款模型还原了本体的微小拔模斜度，焊端的共面度偏差也按照行业通用的公差标准做了体现，在做整机堆叠校验时，可以直接导入模型检查电感顶部和外壳内壁的安全距离，检查焊端和周边走线、过孔、接插件的间距是否满足安规与工艺要求，甚至可以模拟SMT贴片时的吸嘴取料位置，验证元件顶部的平面度是否满足吸嘴吸附的要求，避免出现贴片时吸料不稳的问题。另外，电感侧边的定位凸台结构也在模型中做了准确还原，这个结构一方面是在塑封成型时作为模具定位的基准，另一方面在部分需要点胶固定的高可靠性应用场景中，这个凸台可以增加点胶的接触面积，提升元件在PCB上的固定强度，避免设备在受到振动冲击时电感出现焊点开裂的问题。在做板级热设计的时候，也可以借助这个模型模拟电感工作时的散热路径，塑封本体的表面散热面积、焊端通过PCB铜箔的导热路径都可以通过模型做初步的仿真评估，提前判断电感在满负载工作时的温升是否在允许范围内，不需要等到样机制作阶段再做测试整改。
