DC36V5A可调直流升降压电源结构设计

这款DC36V/5A直流电源的三维结构设计，核心围绕中小功率工业现场的直流供电需求展开，在做结构排布之前，首先梳理了这类电源的实际应用场景：它既可以作为实验室台架的临时可调供电源，给传感器、小型执行器、开发板类负载做供电测试，也可以集成进小型工控柜内部，给柜内的直流继电器、信号模块提供稳定的直流输出，甚至在户外便携检测设备的配套供电场景里，也能适配宽范围的输入电压完成升降压转换，保证输出稳定。

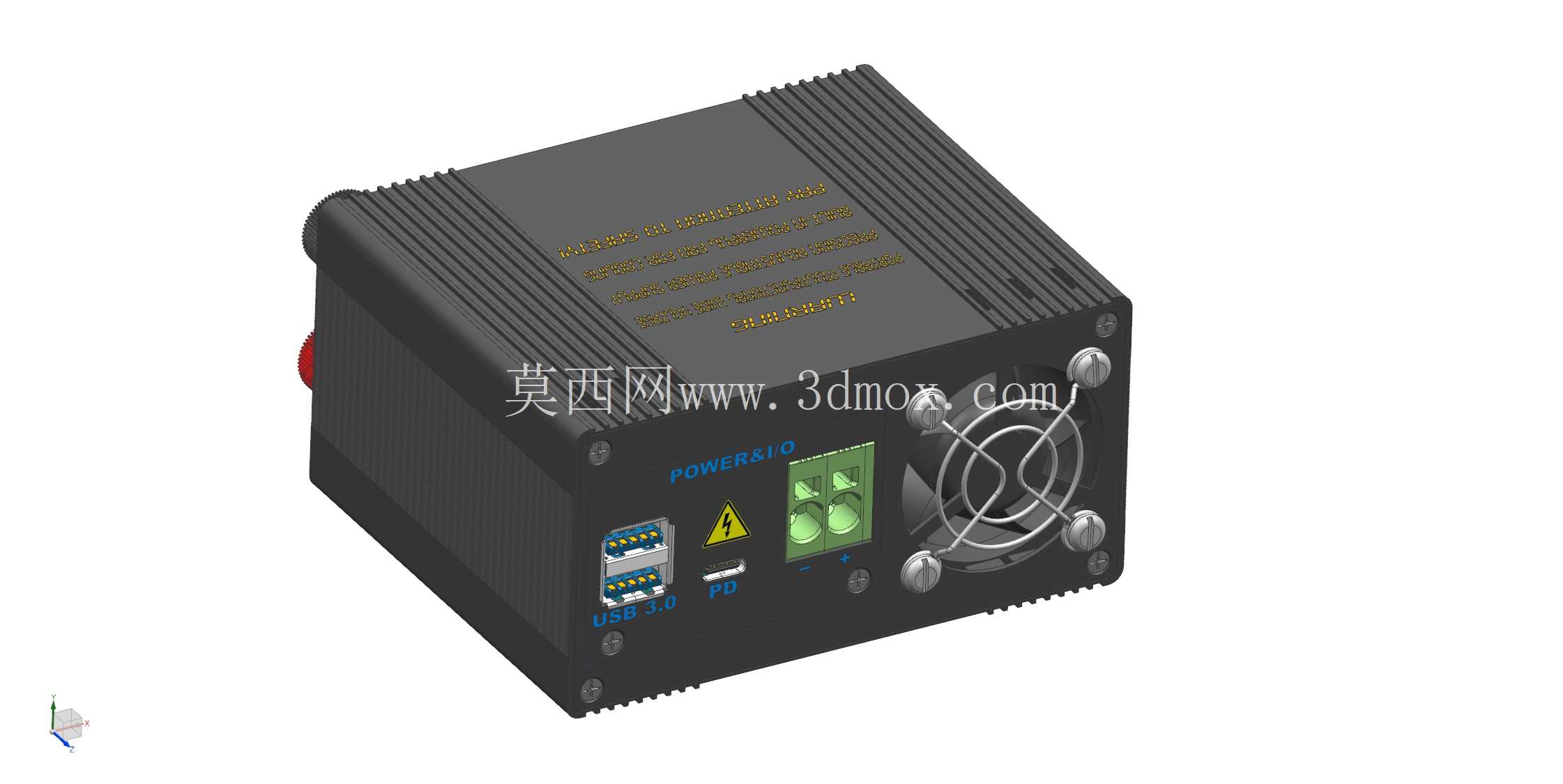

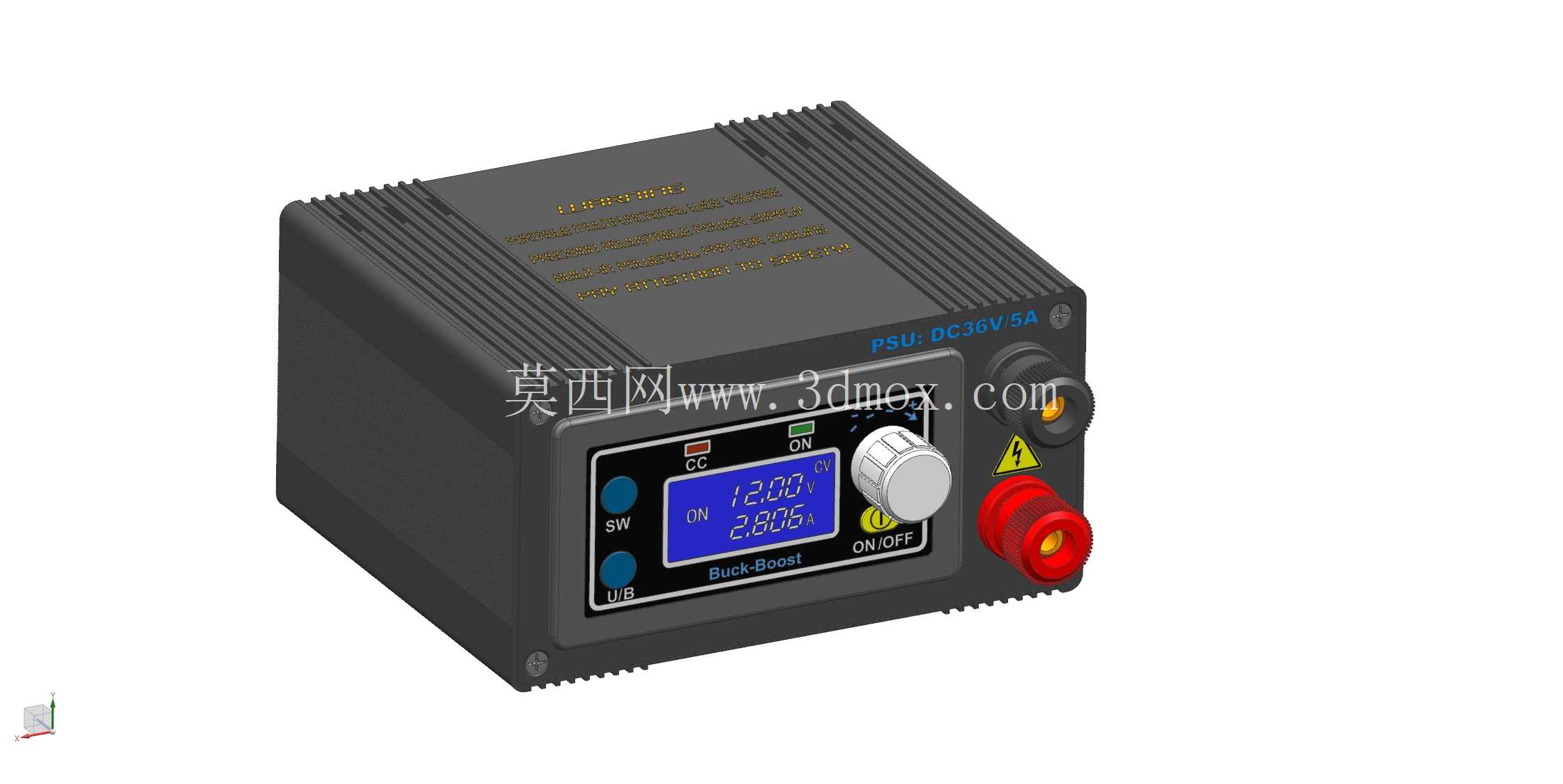

从功能特性的结构落地来看，前面板的布局完全遵循现场操作的人机逻辑：数显屏放在面板视觉中心位置，倾斜角度刚好适配站立操作时的视线高度，不需要俯身就能清晰读取输出电压、电流的实时数值；电压调节旋钮放在显示屏右侧，旋钮做了防滑齿纹设计，戴薄劳保手套操作时也能精准微调输出参数，不会出现打滑的情况；输出接线端子采用红黑分色的大电流接线柱，红色对应正极、黑色对应负极，端子的锁紧结构能适配6平方以内的多股铜芯线，大电流输出时不会出现接线端发热松动的问题；电源开关带指示灯提示，合闸状态下有明确的视觉反馈，避免误判设备通断状态。侧面的散热筋结构不是装饰性设计，每一条筋条的高度、间距都经过热流仿真校核，内部功率器件的热量通过导热硅胶垫传导到外壳壳体，再通过这些竖向的散热筋和空气形成对流，在5A满负载持续输出的工况下，外壳最高温度能控制在安全阈值以内，不需要额外加装散热风扇，避免了风扇积尘、寿命短的问题，适合多粉尘的工业现场长期使用。

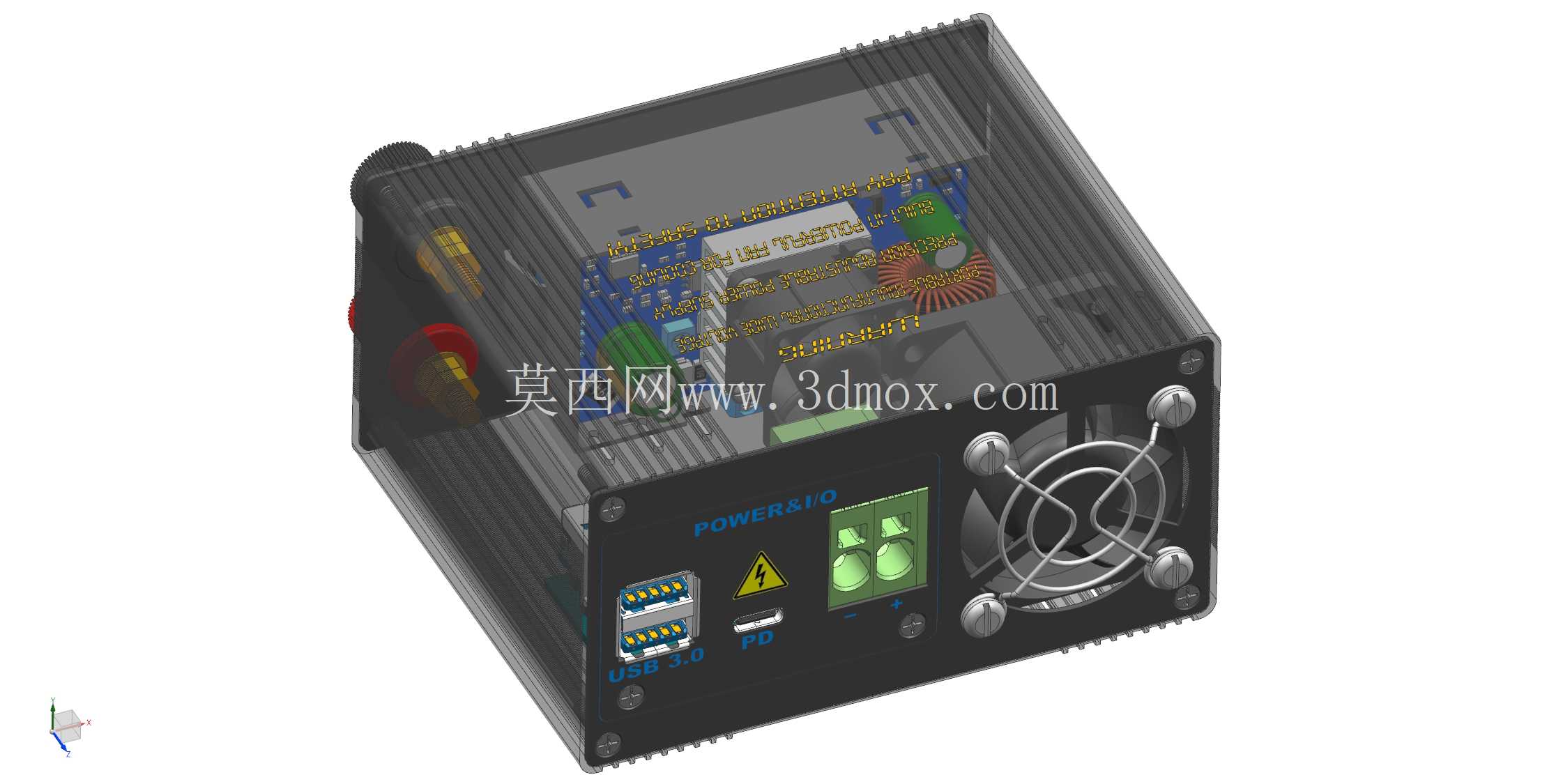

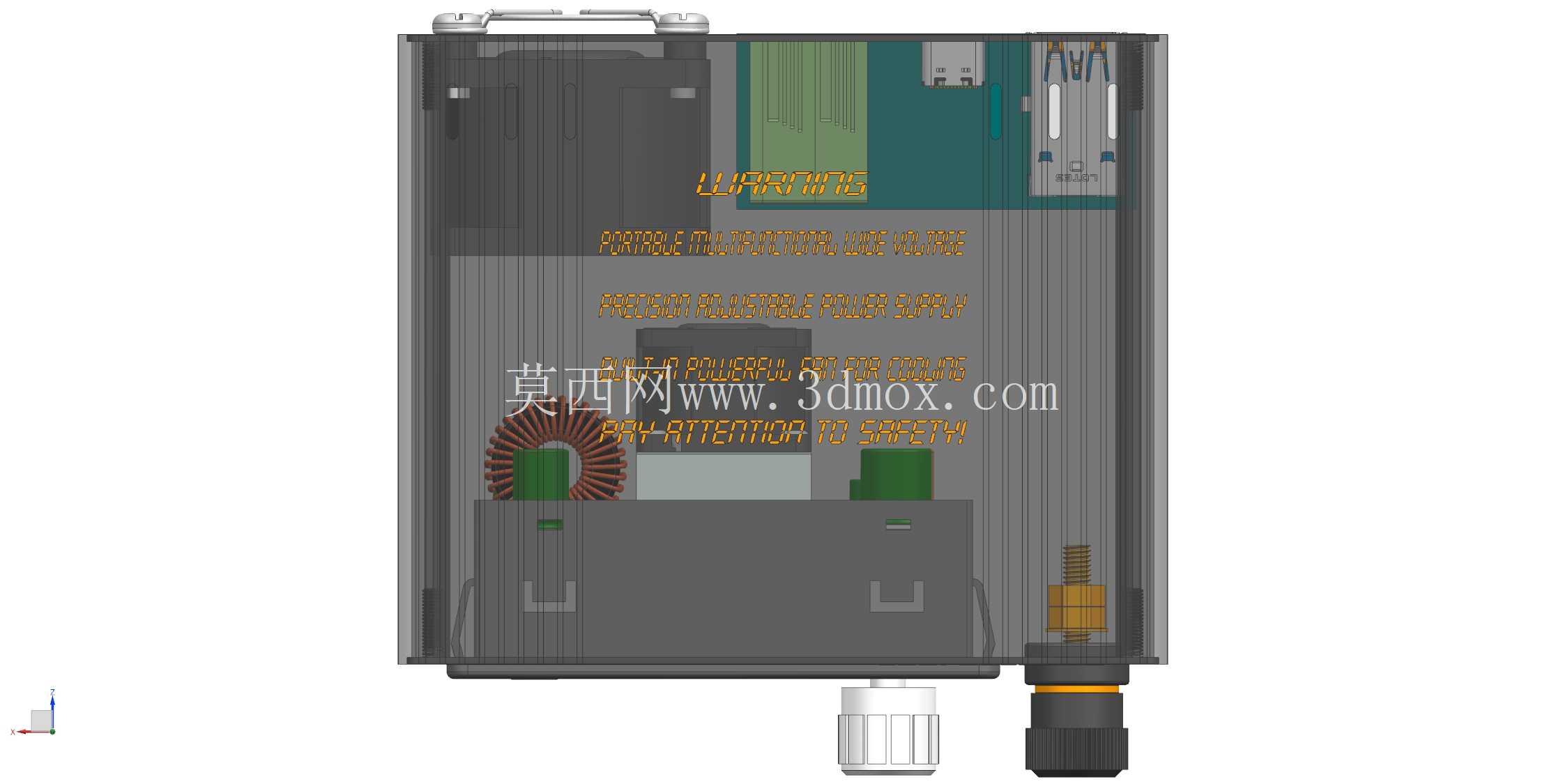

设计思路上优先考虑了装配和维护的便捷性，整个外壳采用上下扣合的结构，连接螺丝全部隐藏在底部的安装脚位里，外观没有外露的螺丝孔，既保证了整体的防护性能，也让外观更整洁；内部的PCB安装位预留了足够的爬电距离，高压输入区域和低压输出区域之间做了隔离筋设计，避免出现电弧击穿的风险；外壳的四个角做了R角过渡，没有尖锐的棱角，搬运、安装过程中不会划伤操作人员。

关于安装边界和外形尺寸，这款电源的整体外形控制在160mm*120mm*90mm的范围内，既可以作为台式设备直接放置在工作台面，底部的防滑胶垫能保证放置时不会滑动；也可以通过底部的四个安装孔，用M4螺丝固定在设备机柜的安装板上，安装孔的孔位间距兼容标准的DIN导轨安装附件，不需要额外打孔就能适配常见的柜内安装场景；接线端子的外露高度控制在15mm以内，柜内布线时不会和相邻的设备产生干涉，前面板的操作元件全部突出面板表面不超过20mm，即使柜内门关闭后预留的间隙较小，也不会出现磕碰损坏操作件的问题。在细节结构上，外壳上的警示标识位置做了下沉式的凹槽设计，标识贴粘贴后不会因为日常摩擦出现脱落，标识内容清晰标注了高压警示、输出参数范围，符合电气设备的安全标识规范；数显屏的外侧加装了透明的PC防护片，能防止现场操作时的硬物磕碰损坏显示屏，防护片和面板之间做了密封胶条的安装槽，能阻挡少量的飞溅液体、粉尘进入设备内部，提升了设备在复杂工况下的适应能力。
