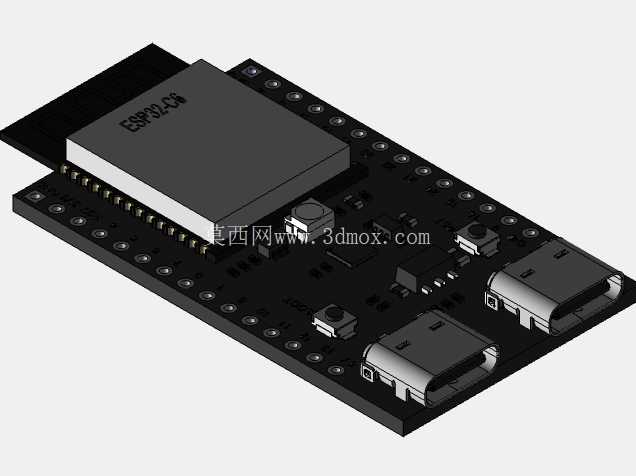

ESP32-C6开发板电路结构三维模型

　　这款开发板的三维建模完整还原了实物的结构布局，核心主控模块采用板载贴装设计，模组通过四周排布的焊盘与底层PCB实现电气连接，建模时精准还原了模组的高度差与边缘引脚的排布间距，可直接用于结构干涉校验场景。在物联网终端设备开发过程中，结构工程师常需要将开发板模型导入整机装配文件，核对板载元件与外壳内壁的安全间隙，避免后期打样出现元件顶壳、接口对位偏差的问题。板载的两个Type-C接口分别对应不同的功能链路，建模时还原了接口的金属外壳轮廓与内部插针的位置，接口周边预留的ESD保护元件、上拉电阻的贴装位置也完全匹配实物布局，可用于验证外接数据线的插拔空间是否充足，避免外壳开口与接口出现错位。

　　板上的轻触按键采用贴片式封装，建模时还原了按键的按压行程对应的高度差，按键周边预留的操作间隙符合人体工程学要求，在设计手持类物联网终端外壳时，可直接参考该模型的按键位置设置外壳按键凸点的对位尺寸，无需反复测量实物参数。两侧排针的焊盘位置、引脚伸出高度都按照实际封装参数建模，排针间距严格遵循标准2.54mm排距，在设计扩展板叠层结构时，可直接通过该模型核对排针对位精度，避免扩展板插装时出现引脚偏斜、无法完全插入的问题。PCB板的厚度按照常规1.6mm板厚设置，板边的安装孔位置、孔径大小完全匹配实物，在做整机固定结构设计时，可直接提取安装孔的坐标参数设计铜柱固定位，无需重新测绘实物。板载的两个USB接口旁的电源管理芯片、滤波电容的布局也完整还原，建模时考虑了元件的实际高度，在做紧凑式外壳设计时，可逐一核对每个元件的顶部与外壳内壁的间隙，尤其是高度较高的电解电容、USB接口金属外壳部分，需要预留至少0.3mm的安全间隙，避免组装时压损元件。核心主控模组的屏蔽罩轮廓也做了精准还原，屏蔽罩的边角弧度、表面丝印的位置都与实物一致，在做电磁兼容相关的结构设计时，可参考屏蔽罩的位置预留导电泡棉的安装空间，提升整机的抗干扰性能。

　　板上的LED指示灯位置做了凸起结构还原，在设计外壳透光件时，可直接对应指示灯位置设置导光柱的安装位，导光柱的直径、伸入PCB的深度都可以参考该模型的元件高度做匹配设计，避免导光柱过长顶到LED灯珠，或是过短导致漏光、指示灯亮度不足。整个模型的所有元件坐标都按照实物PCB的坐标比例还原，没有做简化处理，哪怕是0402封装的小电阻电容的位置都有对应体现，在做热仿真分析时，可直接导入模型划分网格，核对发热元件（如电源管理芯片、主控模组）的位置与散热结构的对应关系，优化整机的散热风道设计。

　　对于做嵌入式开发配套结构的工程师来说，这类精准的开发板模型可以大幅减少前期测绘的工作量，不用反复拿实物测量尺寸，直接在三维软件里就能完成所有结构匹配工作，尤其是在做小批量原型验证阶段，精准的模型可以减少打样次数，缩短研发周期。在设计桌面式物联网网关、便携式数据采集终端这类产品时，这款开发板常作为核心主控单元使用，模型还原的所有结构细节都能直接对接整机结构设计流程，比如板边的圆角处理、接口的沉板深度、元件的最高高度这些关键参数，都可以直接从模型中测量提取，不用反复核对 datasheet 里的封装尺寸，避免因为不同厂家封装尺寸偏差导致的结构设计失误。另外模型中还原的PCB走线区域的禁布区标识也可作为结构设计的参考，在设计内部固定筋位时，避开PCB表层的走线区域，防止筋位压损表层走线造成电路短路。
