欧规插墙式电源适配器结构设计

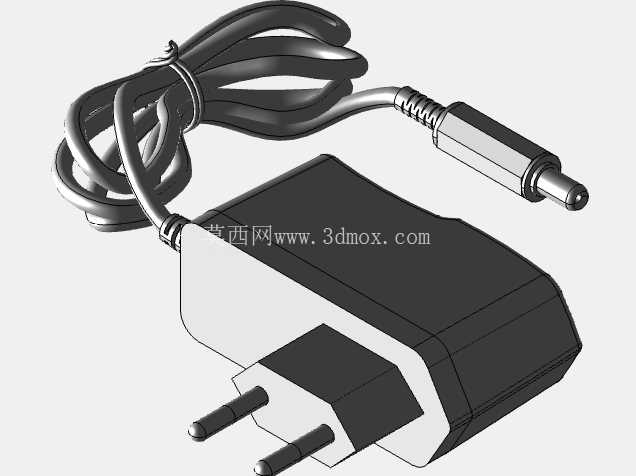

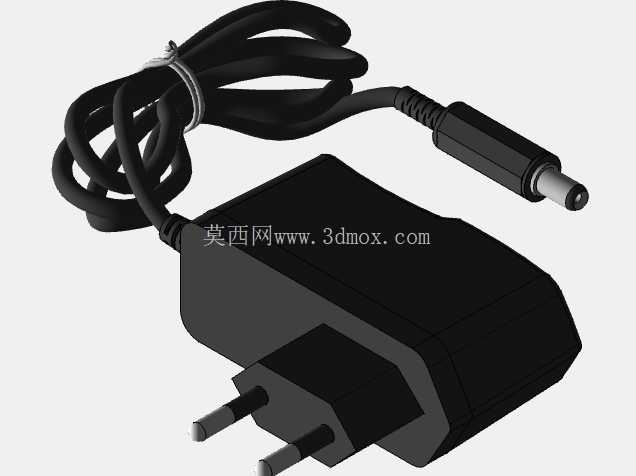

　　这款插墙式供电装置的结构设计，核心围绕小功率直流供电场景的落地使用需求展开，日常在消费电子、小型工控外设、家用智能硬件的供电链路中，这类装置是连接市电与低压用电设备的核心转换节点，承担着交流市电降压、整流、稳压输出的核心作用，为后端设备提供稳定的低压直流电能，避免市电电压波动、杂波干扰对精密用电元件造成损伤。从结构设计逻辑来看，整体采用一体化插墙布局，欧规双圆柱插脚直接集成在壳体端面，无需额外输入线缆，插装在墙面插座后不会额外占用过多横向空间，适配常规86型、120型墙面插座的安装间距，不会遮挡相邻插座位，这一点在密集插座排布的办公桌面、家用插排场景下实用性极强。

　　壳体采用上下扣合的注塑结构，分型线沿壳体侧棱布置，既可以隐藏合模痕迹提升外观整洁度，也能在装配时通过卡扣结构实现快速扣合，减少螺丝使用量，兼顾装配效率与壳体密封性能，壳体表面做细微磨砂纹理处理，既可以避免日常使用中残留指纹划痕，也能提升插拔时的手部摩擦力，插拔操作时不易打滑。输出线缆从壳体侧端的防弯折结构处引出，出线位置设计了多级阶梯状的应力释放结构，也就是常说的线档，这个结构可以分散线缆弯折时的应力集中点，避免日常使用中线缆反复弯折导致内部铜芯断裂，常规使用状态下可以承受数千次的弯折循环而不出现线芯断裂、外皮破损的问题。

　　输出端采用标准直流圆头接口，接口金属部分做镀镍处理，提升抗氧化性能与插拔寿命，接口内部的正负极接触弹片采用弹性铜材，保证插合后接触电阻稳定，不会出现接触不良导致的供电中断、接口发热问题。内部腔体的布局上，预留了足够的安规爬电距离，高压输入区域与低压输出区域之间设置隔离挡墙，符合低压供电设备的安规设计要求，同时腔体内部预留了整流桥、稳压芯片、滤波电容等核心元件的安装位，不同功率版本的元件可以通过调整内部筋位实现兼容，无需重新开制整套壳体模具，有效降低系列化产品的开模成本。外形尺寸方面，壳体整体做了斜切过渡处理，没有尖锐棱角，插装在墙面插座后突出墙面的厚度控制在合理范围，不会因为突出过多导致日常走动时磕碰，也不会影响插座周边的家具摆放。

　　线缆长度的设计兼顾了桌面设备的摆放灵活性，常规使用时不需要额外加延长线即可连接桌面端的用电设备，线缆外皮采用柔性PVC材质，低温环境下也不会出现发硬脆裂的问题，适配不同使用环境的温度要求。在实际选型适配时，这类结构的供电装置可以覆盖3W到24W的小功率供电需求，通过更换内部的电源板元件即可匹配不同的输出电压电流参数，无需调整外部壳体结构，对于需要快速推出不同供电规格产品的硬件厂商来说，这种通用化壳体结构可以大幅缩短产品开发周期，减少结构验证环节的工作量。从结构建模的细节来看，插脚的位置度公差、接口的同轴度公差、壳体扣合的间隙公差都做了明确的约束，建模时所有配合面都预留了合理的拔模斜度与装配间隙，保证注塑生产时的脱模顺畅，装配时不会出现卡扣错位、壳体缝隙不均的问题，出线位置的线档与线缆外皮的配合尺寸做了过盈设计，装配后可以实现线缆的轴向固定，受到外力拉扯时不会将线缆内部的焊点扯脱，提升产品的整体可靠性。
