2.54mm间距接线端子结构设计

项目分类:通用五金配件 发布时间:2024-11-12 ID:790605
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计
  • 2.54mm间距接线端子结构设计

  在低压电控柜内部布线、小型工控板外接线路、测试治具信号转接这类场景里,间距2.54mm的接线端子是出镜率极高的连接件,这次建模的这款插拔式接线端子,核心就是解决多回路小电流信号的快速接线与可靠导通问题,不用每次接线都反复焊线,后期维护拆改线路时,直接拔下端子块就能完成线路脱离,不用逐个松脱螺丝,能大幅缩减现场布线的工时。

  从实际使用的工况来看,这类端子大多用在交流250V以下、电流不超过10A的信号回路或者小功率供电回路里,比如PLC的输入输出端子排、传感器信号汇总接线、小型电源模块的输出分线,都能看到同规格产品的身影。设计的时候首先要卡准2.54mm的极间距,这个尺寸是行业通用的标准间距,和常规排针排母的间距完全匹配,能直接和板载的排针对插,不用额外做转接结构,适配性更强。

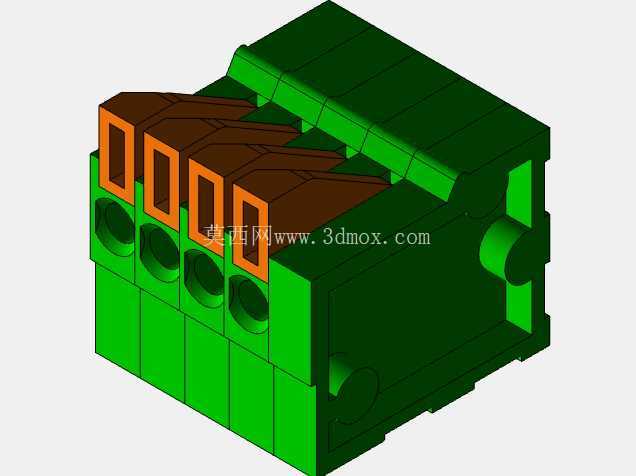

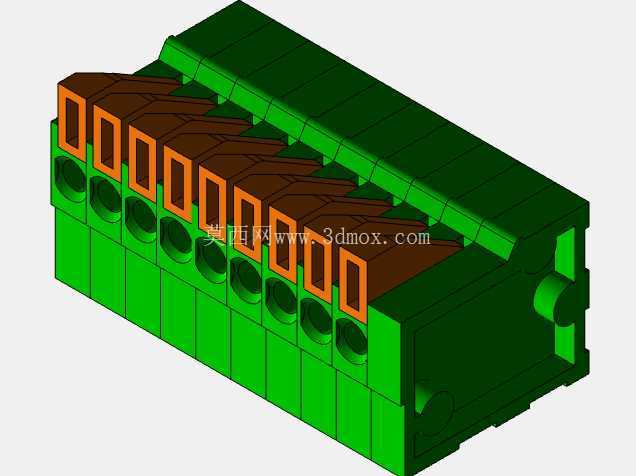

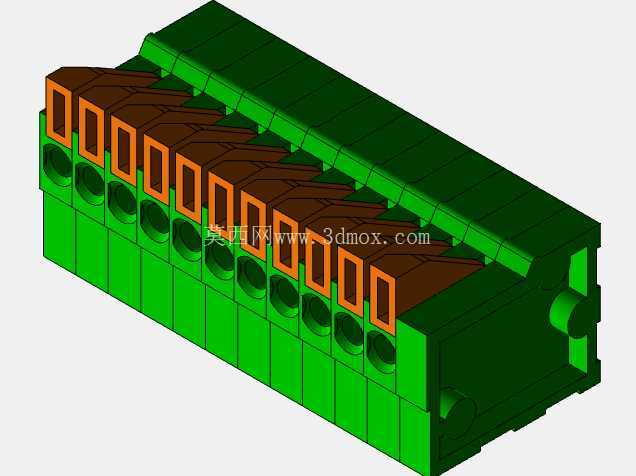

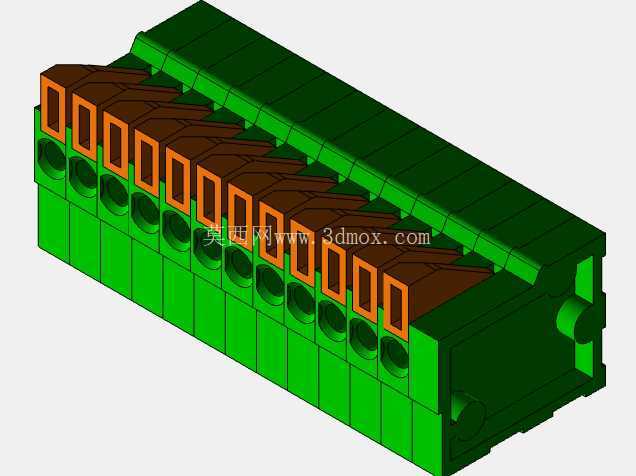

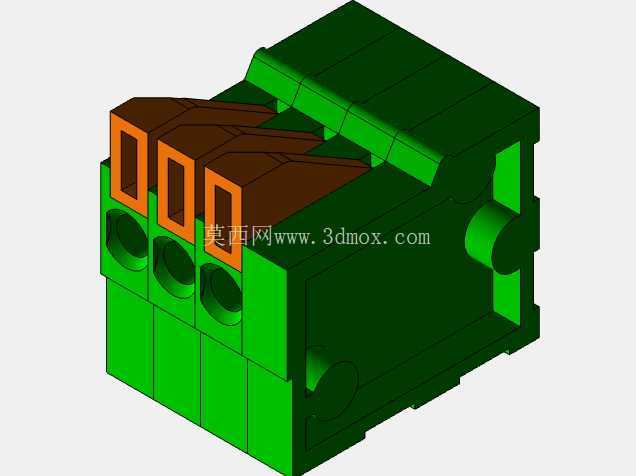

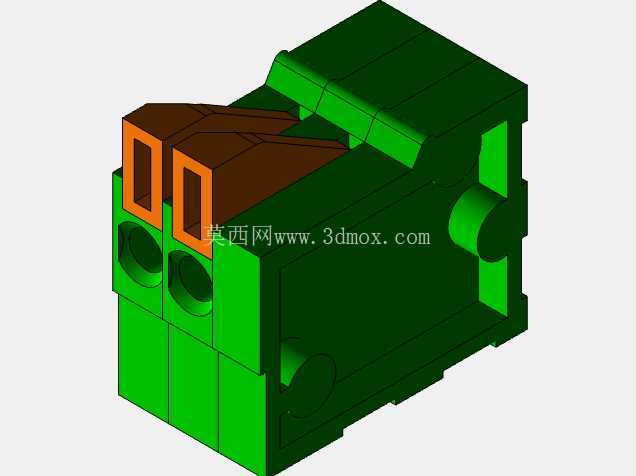

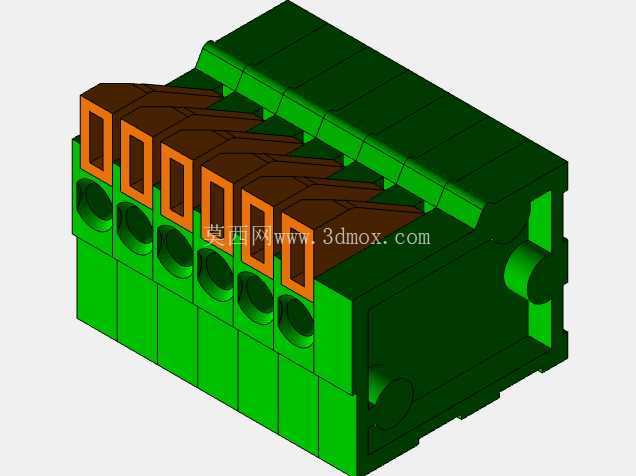

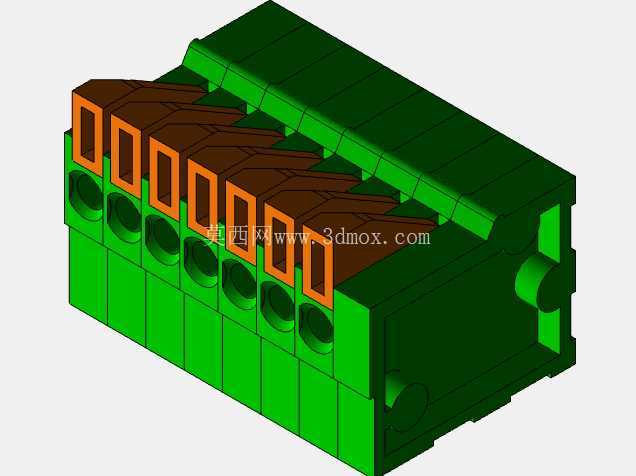

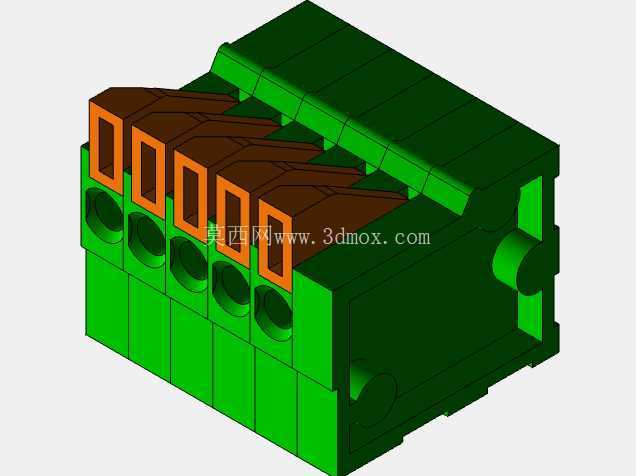

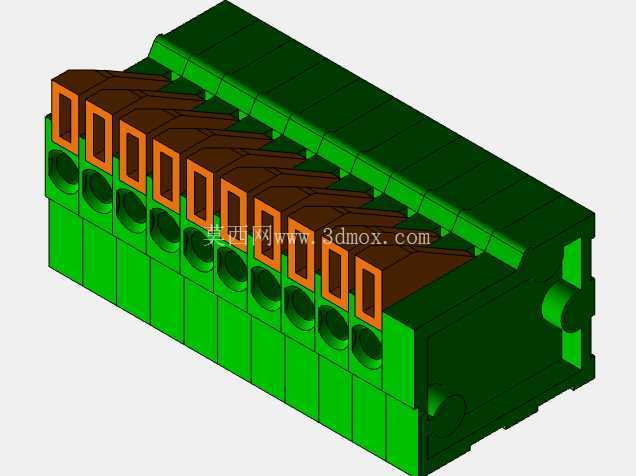

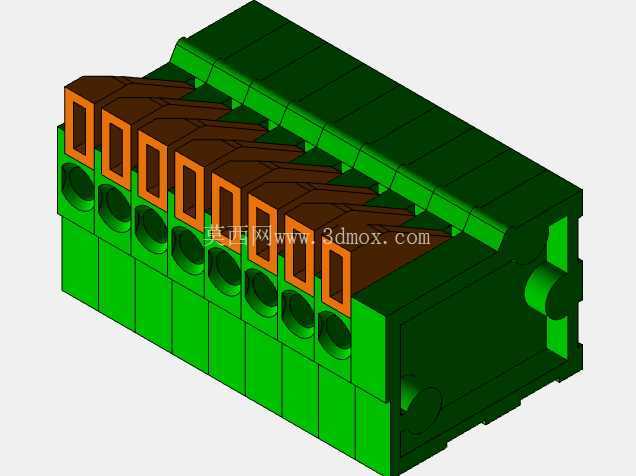

  整个端子的结构分成两个核心部分,绿色的绝缘基座和橙色的压线夹部分,绝缘基座用的是PA66加玻纤的材质建模时预留了壁厚均匀性,壁厚控制在1.2mm到1.5mm之间,既保证注塑时不会出现缩痕,也能满足相邻回路之间的绝缘耐压要求,相邻导电件之间的爬电距离留足了3mm以上,符合低压电器的绝缘安全规范。基座侧面做了导向卡扣结构,多组端子并排拼接的时候,能通过侧边的凹凸卡扣互相嵌合,不会出现拼接错位、极间距偏移的问题,不管是用3位、8位还是12位的组合,都能保持极距一致。

  压线夹的部分是倾斜式的弹簧压线结构,建模时特意还原了压线片的倾斜角度,导线插入之后,螺丝锁紧的过程中压线片会顺着斜面向下滑动,把导线牢牢压在基座的导电铜片上,这种结构相比直压式的端子,导线的接触面积更大,锁紧后不容易出现导线松脱、接触电阻变大的问题,哪怕设备运行中有轻微振动,也能保持连接可靠。每个压线位的进线口做了喇叭口导向,现场穿线的时候不用刻意对准,稍微倾斜导线就能顺利插进接线位,对现场施工的容错率更高。

  安装边界上,这款端子是板载焊接式结构,底部的焊针长度留了3.2mm,刚好能穿过1.6mm厚的PCB板,过波峰焊的时候焊锡能充分浸润焊针,不会出现虚焊。端子整体的高度从PCB板面算起到顶部压线螺丝的位置是13.5mm,在电控盒内部布局的时候,只要预留15mm的垂直空间就能顺利完成接线操作,不会和上方的盖板或者其他元件产生干涉。端子的两端做了固定耳,安装的时候可以用M2的螺丝把端子两端锁在PCB上,避免插拔的时候端子受力把焊盘扯掉,尤其是多位数的长端子,两端固定之后整体的抗扭强度能提升不少,反复插拔也不会出现基座松动的问题。

  建模的时候特意把各个零件的配合间隙做了还原,绝缘基座和压线夹之间的单边间隙留了0.15mm,保证压线夹在锁紧、松开的过程中能顺畅滑动,不会出现卡滞。导电铜件的部分按照常用的0.3mm厚磷铜片做了结构还原,接触部位做了圆弧过渡,避免插接过几次之后出现铜片变形、接触不良的问题。另外每个接线位的上方都预留了螺丝操作的空间,用PH1的十字螺丝刀就能顺利操作,相邻接线位之间的隔挡做了加高处理,操作螺丝刀的时候不会误碰到相邻的螺丝,减少接线时短路的风险。

  从选型适配的角度来说,这个结构的端子能适配0.2平方到1.5平方的多股铜芯导线,不管是细的信号控制线还是稍粗的小功率电源线,都能可靠压紧,不用针对不同线径更换端子型号,在做小型设备的电气设计时,用这一款端子就能覆盖大部分的外接线路需求,减少BOM表的物料种类,降低采购和仓储的管理成本。
