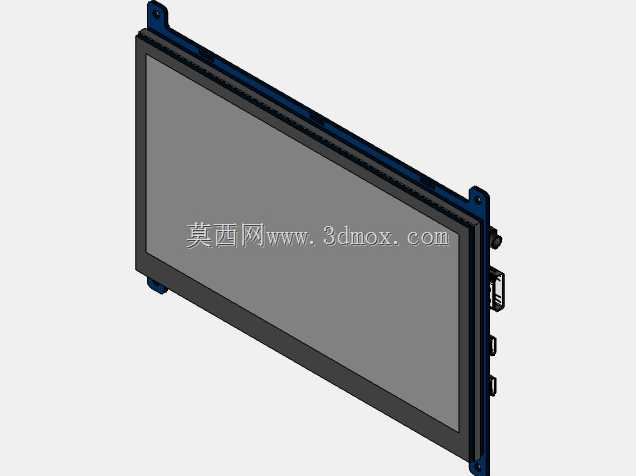

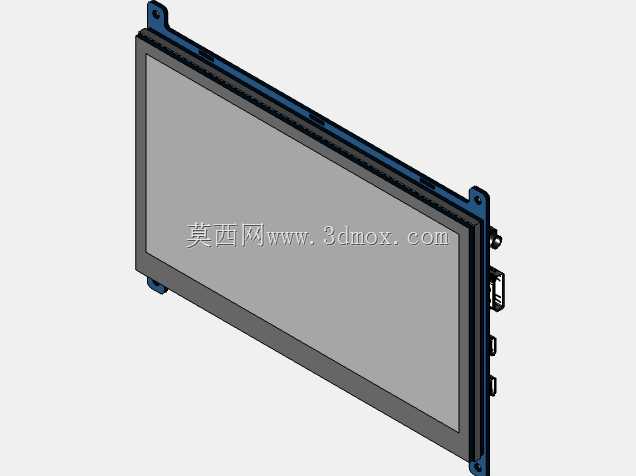

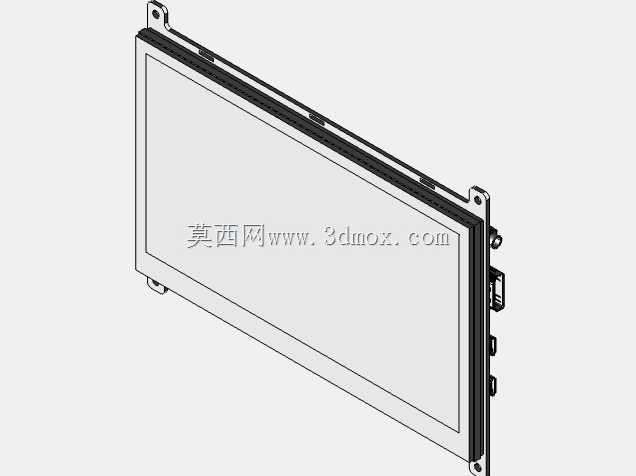

7英寸HDMI接口液晶显示模组结构设计

　　在工业嵌入式设备、小型检测终端、便携操控装置的开发过程中，显示单元的选型与结构适配往往是整机布局里最先需要敲定的环节，这款7英寸HDMI接口的液晶显示模组，就是针对紧凑安装空间下的可视化交互需求做的结构设计。从实际落地的场景来看，这类显示模组常被用在桌面式小型检测仪器的操作面板、工业设备侧挂的状态显示终端、自助服务终端的副屏、甚至是小型移动作业设备的人机交互界面上，相比大尺寸屏幕，它的占用空间更小，不会挤占设备内部核心功能模块的安装位置，同时7英寸的显示面积又刚好能放下参数列表、操作按键虚拟区、状态提示栏这些常用交互元素，不会因为屏幕过小导致信息显示拥挤、操作误触率升高。

　　从功能特性上看，这款模组采用标准HDMI信号输入，不需要额外搭配复杂的信号转换板，能直接对接市面上绝大多数带HDMI输出的主控板、工控主板甚至是微型计算单元，大幅降低了整机开发时的信号适配工作量。模组侧边预留的接口位置做了下沉式结构处理，当屏幕嵌入设备面板安装时，外接的HDMI线材、供电线材不会和面板背部的结构件产生干涉，线材插拔的操作空间也做了预留，不需要额外在设备壳体上开出过大的避让槽，能保证设备外观面的完整性。屏幕四周的固定耳采用了一体化的金属包边搭配安装孔设计，安装孔的位置避开了屏幕内部液晶面板的脆弱区域，锁付螺丝时不会因为压力不均导致液晶面板出现水波纹、碎裂等问题，固定耳的厚度经过测算，刚好适配常用的1.5-2mm厚度的设备面板，安装时屏幕正面能和面板表面保持齐平，不会出现凸起或者凹陷的情况，兼顾外观整洁度和防护性能。

　　设计过程中，首先考量的是安装边界的适配性，屏幕整体的外轮廓尺寸控制在合理范围内，背部的驱动板做了贴合式布局，没有额外突出的结构块，整个模组的最大厚度能满足嵌入式安装时的深度要求，就算是在壁厚较薄的塑料壳体设备上，也不需要为屏幕单独做背部凸起的容纳仓。屏幕的显示有效区域和外边框的宽度做了平衡，左右边框宽度一致，上下边框预留了必要的走线空间，不会因为追求窄边框导致结构强度下降，在日常使用中就算受到轻微的侧边碰撞，边框结构也能先吸收冲击力，保护内部的液晶层不受损。另外，模组的散热结构也做了隐性处理，金属包边同时充当散热结构，工作时驱动板产生的热量能通过金属包边传导到设备面板上散出，不需要额外加装散热片，既节省了内部空间，也避免了散热风扇带来的积灰、噪音问题。

　　在实际选型适配的时候，结构工程师可以直接根据这个模组的安装孔位来设计设备面板的开孔，不需要反复调整孔位避让屏幕内部元件，模组的公差控制在常规工业件的允许范围内，安装时的累计误差不会影响屏幕的固定效果。屏幕的可视角度参数也适配工业场景的使用需求，操作人员站在设备正面不同角度都能清晰看到屏幕上显示的内容，不会因为视角偏移出现色彩失真、内容看不清的情况。对于需要做前置触摸功能的设备，这个模组的前面板平面度足够，直接叠加电容触摸板就能完成装配，不需要额外做屏幕表面的平整度调整，触摸层和液晶层的贴合间隙能控制在标准范围内，不会出现触摸漂移、响应不灵敏的问题。

　　很多小型设备开发时，工程师往往会忽略显示模组的结构细节，比如接口位置突出导致后盖无法合严、安装孔位正对液晶边缘导致锁付时裂屏、模组厚度过大导致设备整体厚度超标等问题，这款显示模组的结构设计就提前规避了这些常见问题，所有结构细节都是围绕实际装配、日常使用的场景做的优化，不管是做新设备的开发，还是对现有设备做显示升级改造，都能直接适配，减少结构调整的工作量。
