开源迷你单板计算机外壳结构三维建模

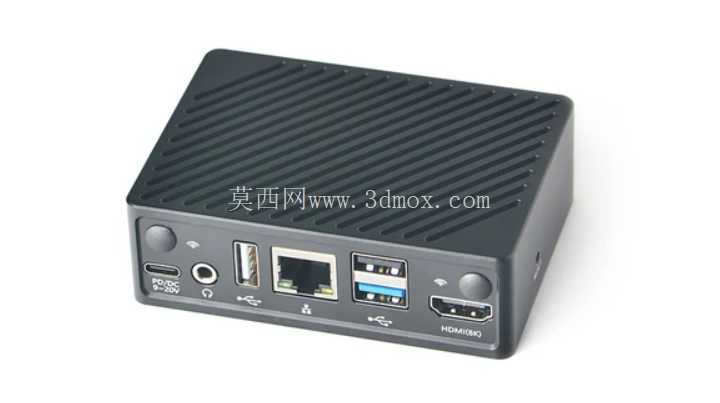

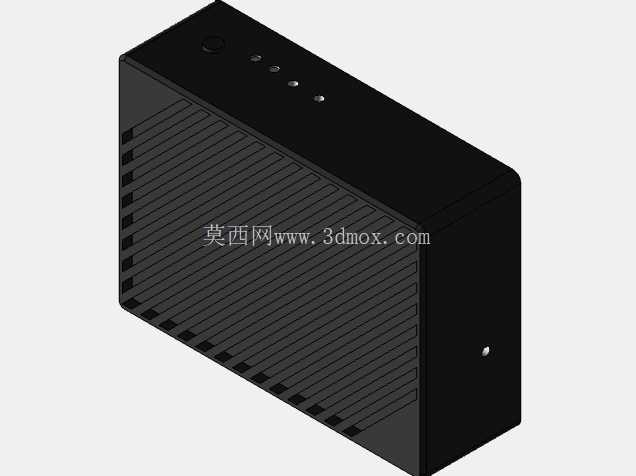

　　本次建模的对象是一款面向嵌入式开发场景的迷你单板计算机配套整机结构，这类设备常被用于边缘计算节点搭建、小型智能设备主控、物联网网关部署、轻量级机器人运算核心等场景，相比常规工控机体积缩减70%以上，可直接嵌入到空间受限的设备舱内，无需额外预留大尺寸安装位。从结构设计逻辑来看，整机采用无风扇被动散热方案，上盖一体成型斜向散热鳍片，鳍片高度3mm，间距2mm，既保证了芯片热量通过导热垫直接传导到金属外壳快速散出，又避免了主动风扇带来的积灰、噪音、寿命损耗问题，适合长期无人值守的工业现场、户外智能柜、自助终端内部使用。

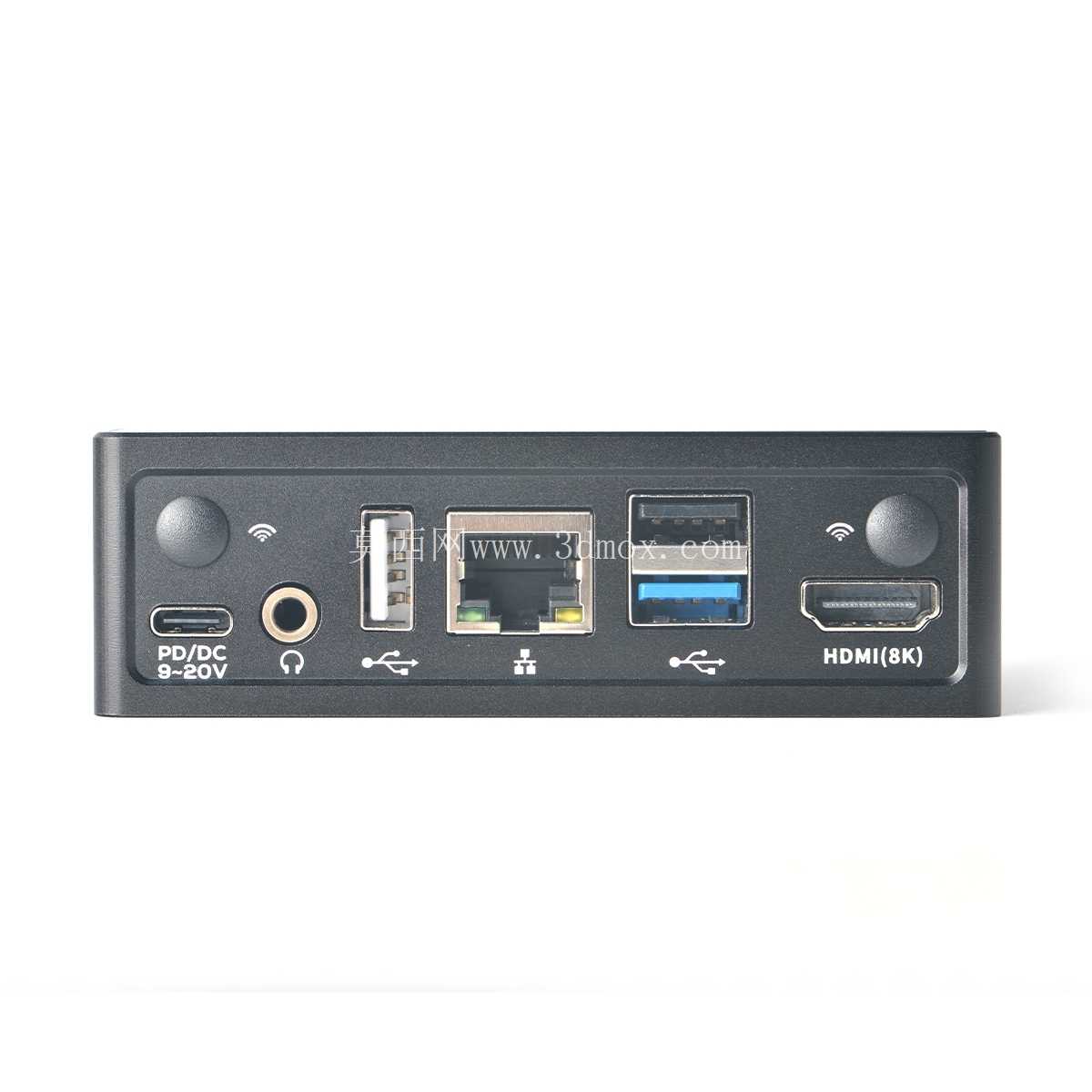

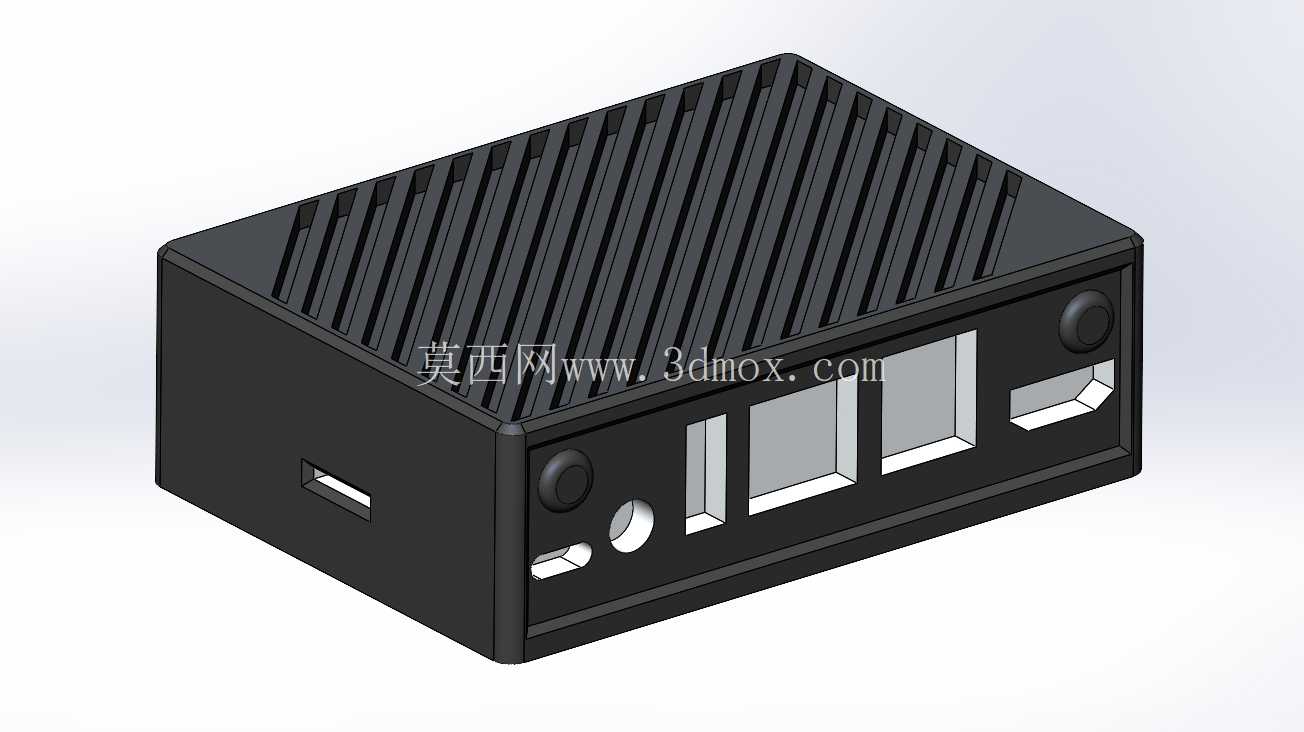

　　前面板接口布局严格遵循单板本身的接口排布做精准对位开孔，从左至右依次预留Type-C供电接口、3.5mm音频接口、USB2.0 Host接口、千兆RJ45网口、双叠层USB3.0接口、HDMI输出接口，每个开孔边缘做0.2mm倒角处理，避免插拔外设时刮伤接口镀层，同时接口与外壳开孔的单边间隙控制在0.15mm，既保证装配公差容错，又不会出现缝隙过大影响外观、异物容易进入壳体内部的问题。壳体两侧预留的固定按键位对应板载的功能按键与复位按键，按键凸点高度0.8mm，按压行程与板载微动开关行程匹配，按压时无卡滞、偏斜问题。

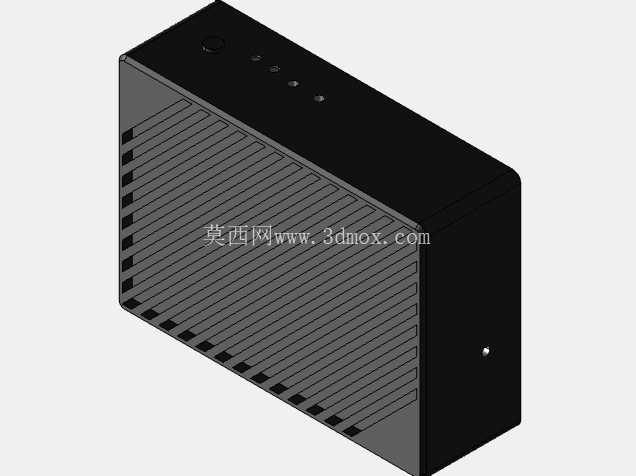

　　整机外形尺寸控制在90mm62mm30mm范围内，底部预留四个M2.5螺丝安装孔位，孔位间距符合通用迷你单板的安装孔标准，既可以通过螺丝直接固定在设备内部的安装支架上，也可以搭配防滑胶垫放置在桌面作为迷你办公主机使用。壳体上下盖采用卡扣加两颗后端螺丝的固定方式，卡扣配合深度1.2mm，拆卸时无需撬动外壳边缘即可轻松分离，方便开发者后期更换存储介质、调试板载跳线，同时装配后上下盖贴合缝隙小于0.1mm，具备基础的防尘能力，可适应多数非高粉尘的室内外部署场景。

　　在建模过程中，所有接口开孔的位置公差控制在±0.05mm以内，避免出现装配后接口错位、外设插头无法完全插入的问题；散热鳍片的厚度均匀控制在1.5mm，既保证足够的热传导截面积，又不会因为鳍片过厚导致整机重量超标，整机金属外壳重量控制在120g以内，搭配单板总重量不超过180g，对安装支架的承重要求极低，甚至可以通过双面胶直接固定在设备内壁，进一步降低安装复杂度。考虑到这类设备常被用于机器人开发场景，壳体边角全部做R2圆角处理，避免在设备调试、搬运过程中锐角划伤操作人员，同时圆角过渡也能提升外壳结构强度，减少跌落时边角开裂的风险。内部预留的导热垫安装位尺寸与核心SoC、内存颗粒、电源管理芯片的位置完全对应，导热垫压缩量预留0.3mm，装配后导热垫可以完全贴合芯片表面与外壳内壁，不存在空隙导致热阻升高的问题，满负载运行时核心温度可控制在70摄氏度以内，无需额外散热辅助即可长期稳定运行。
