笔记本内置长条式USB摄像头模组结构设计

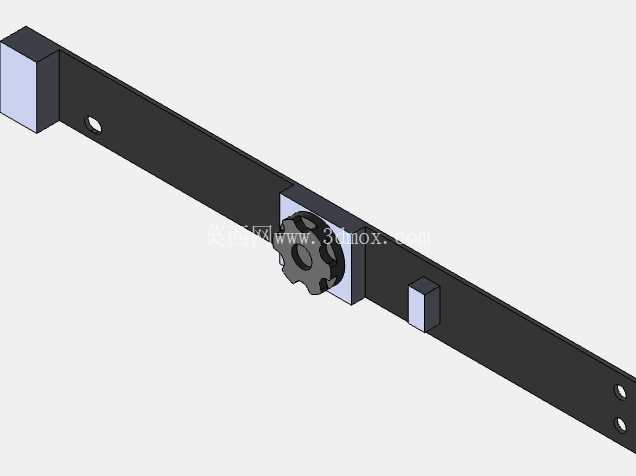

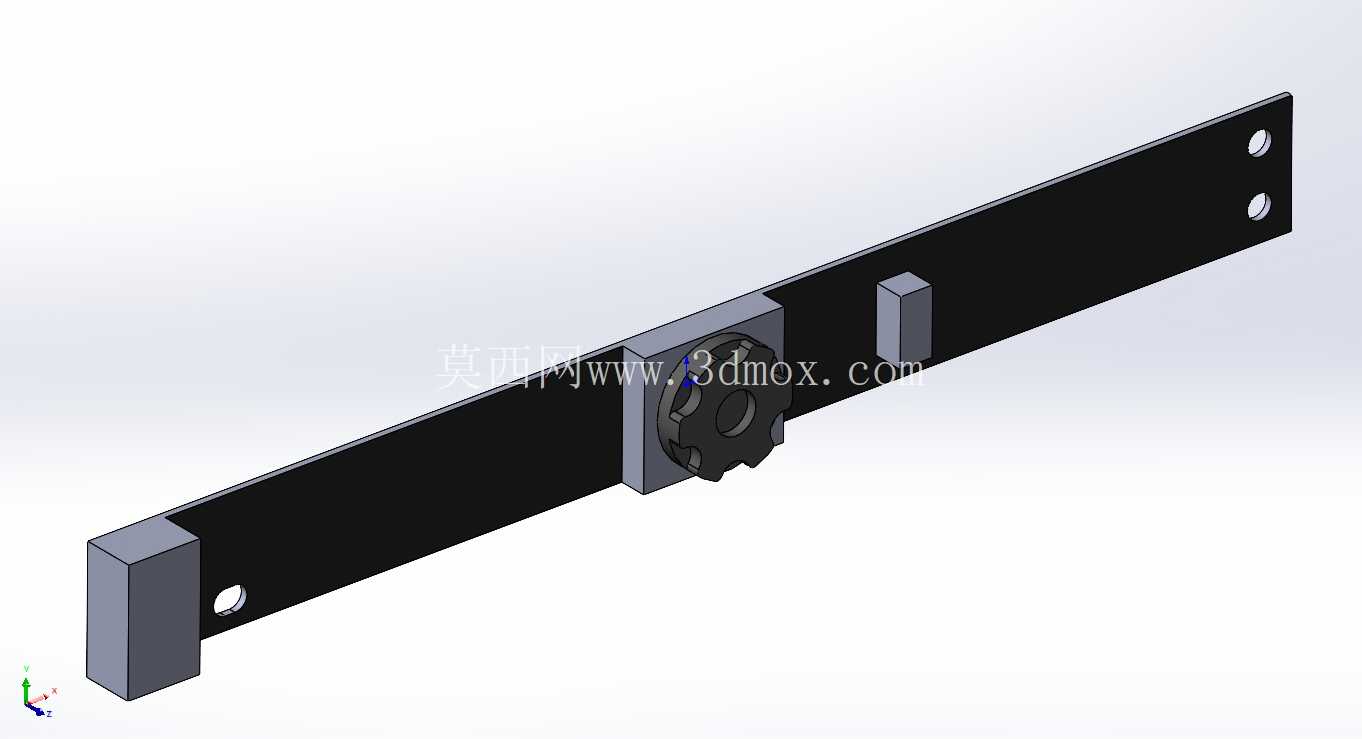

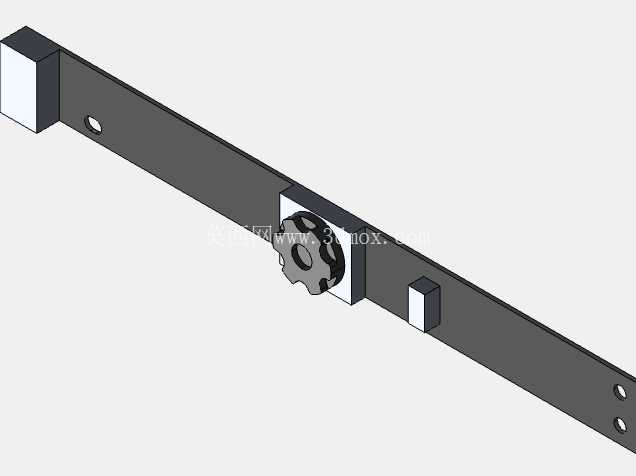

做笔记本内置外设结构设计快十二年，经手的摄像头模组方案少说有四十多版，这次拆解复现的OV9726长条模组，是轻薄本内置视觉采集方案里非常典型的成熟构型，很多14寸到16寸的常规轻薄本、商用办公本的屏幕上沿内置摄像头，都是沿用这类布局逻辑。先从安装边界说起，这类长条模组的核心设计约束，就是屏幕B面的上沿边框空间——现在常规轻薄本的屏幕上沿边框宽度普遍压到3.5mm到5mm之间，留给摄像头模组的安装厚度不能超过3.2mm，宽度方向要避开屏线走线槽、WiFi天线馈线的避让位，所以PCB才会做成长窄条形态，长度控制在65mm到72mm区间，宽度卡在6mm到8mm，刚好能卡在屏幕转轴上方的B壳注塑卡槽里，不需要额外打螺丝固定，靠B壳内侧的定位筋和双面泡棉胶就能完成固定，装配效率比带固定耳的模组高近四成，也不会因为螺丝柱占用额外的边框空间。

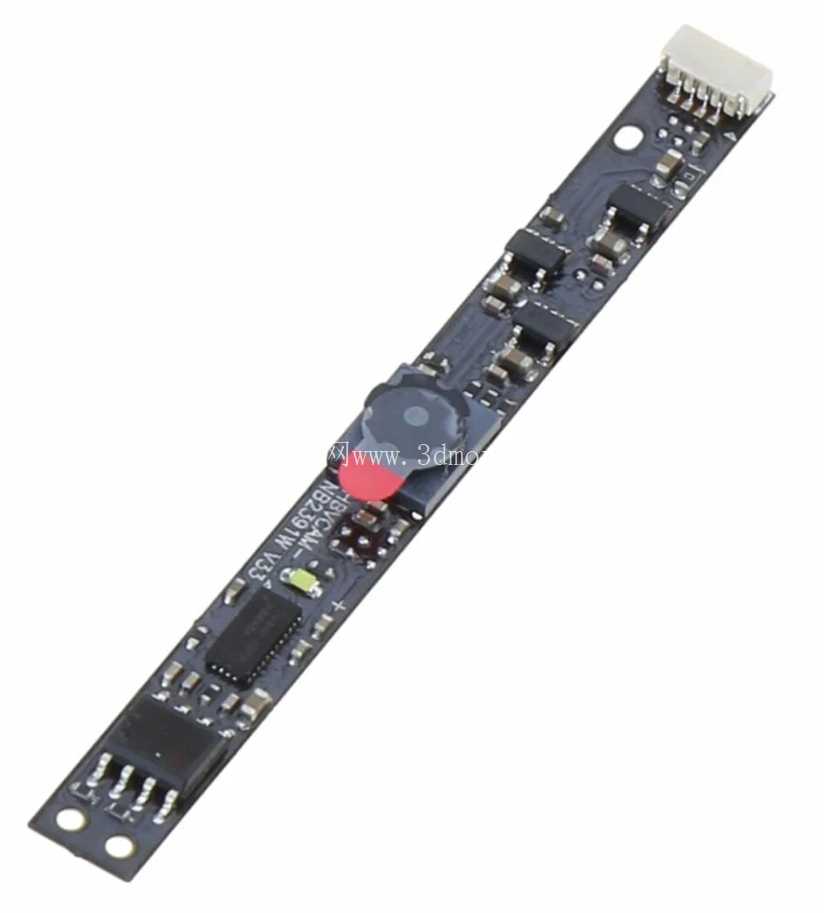

再讲功能特性，这个模组采用的感光方案是全局曝光的图像采集逻辑，和早期滚曝的笔记本摄像头不同，它在视频会议、快速人脸解锁识别的时候不会出现画面拖影，尤其是办公场景下快速移动头部、或者会议室光线频闪的环境里，输出的画面不会出现横纹、拖尾问题。模组上的镜头做了定焦设计，焦距调校到刚好适配笔记本正常使用的35cm到70cm人脸距离，不需要用户手动调焦，出厂前就把焦平面锁死在镜头座的点胶位，后期使用不会因为笔记本开合的震动、运输过程中的冲击出现跑焦问题。PCB板上的元件布局完全顺着长条形态排布：最右端是FPC排线接插件，直接和屏幕端的主板副板连接，走USB2.0的信号传输协议，不需要额外的解码芯片，供电直接从主板USB总线取5V电压，板载的LDO稳压元件把电压降到感光芯片和镜头驱动需要的3.3V，避免主板供电波动带来的画面水波纹问题；中间段是感光芯片和镜头座，镜头座周围贴了黑色的遮光泡棉，装配的时候泡棉刚好顶在B壳的摄像头视窗内侧，避免屏幕背光的光线从缝隙漏到感光面，造成画面发灰、对比度不足的问题；板上还预留了两个对称的定位孔，孔径1.2mm，刚好对应B壳内侧的定位柱，装配的时候不会装反、装歪，镜头中心能精准对准B壳上的视窗开孔，不会出现画面偏心、暗角的问题。

从设计思路上看，这类长条模组完全是为笔记本内置场景做的定向优化，没有做多余的冗余设计：板上的阻容元件全部采用0402封装的贴片件，尽可能压缩PCB的宽度尺寸，元件排布的时候特意把高度超过1mm的元件（比如接插件、主芯片）都放在PCB的同一侧，另一侧完全做平，贴装的时候可以直接贴在屏幕金属背板的绝缘胶层上，不会因为元件凸起顶到屏幕背光层，造成屏幕局部亮斑。镜头的视场角做了78度的调校，既不会因为角度太广出现画面边缘的人脸畸变，也不会因为角度太窄导致视频会议的时候只能拍到正脸，稍微侧身就出画的问题；板载的两个贴片LED是预留的工作指示灯位，不同品牌的机型可以根据需求选择是否贴装，指示灯的光线通过导光柱传到B壳的视窗旁边，用户能直观看到摄像头是否处于工作状态，避免隐私泄露的问题。

实际应用场景里，这类模组除了常规的笔记本内置使用，也常被改装到一体机、工业触控屏、自助终端设备的屏幕边框里，因为它的安装尺寸足够紧凑，不需要额外的结构固定件，只要预留对应的卡槽空间和排线接口就能直接使用，信号传输稳定，驱动兼容性强，Windows、Linux系统都能免驱识别，不需要额外安装专用驱动，对于设备集成商来说能省掉大量的驱动适配工作量。设计这类模组的时候还要特别考虑EMI防护，PCB板边缘预留了露铜的接地点，装配的时候通过导电泡棉和屏幕的金属背板连接，把板上的高频干扰导到设备地，避免摄像头工作的时候干扰WiFi天线、屏幕信号的正常传输，很多早期的摄像头模组就是没做好接地处理，导致摄像头开启的时候WiFi网速下降、屏幕出现细微横纹，这类问题在长条模组的设计里通过接地点位的优化已经完全规避。另外，模组的FPC排线接口做了防呆设计，接插件上有凸起的定位卡扣，插反了是插不进去的，生产线装配的时候不会出现插反烧板的问题，良率能控制在99.5%以上，非常适合大规模量产装配。
