无人机足球防护笼框架结构设计

这套球形笼式框架是专门适配无人机足球竞技场景开发的外围防护结构，核心作用是在高速对抗、频繁碰撞的赛事环境中，为内置的飞控核心、动力旋翼、电池模块提供全方位的物理防护，避免无人机在冲撞、剐蹭、落地冲击时出现核心部件损坏，同时满足赛事对无人机外围尺寸、碰撞缓冲性能的统一规范要求。

从实际赛事应用场景来看，无人机足球赛事通常在封闭的网状赛场内开展，多台无人机同场竞技过程中，会频繁出现机体间的高速对撞、擦碰赛场围网、撞击地面或赛场障碍物的情况，没有外围防护的裸机在这类场景下单次碰撞就可能出现旋翼断裂、飞控板移位、电池脱落等问题，直接导致设备报废甚至赛事中断。这套框架的设计完全围绕这类高频碰撞场景展开，整体采用球形镂空结构，将所有核心动力与控制部件完全包裹在框架内部，任何角度的外部冲击都会先接触框架结构，不会直接作用到内部的旋翼与电子元件上。

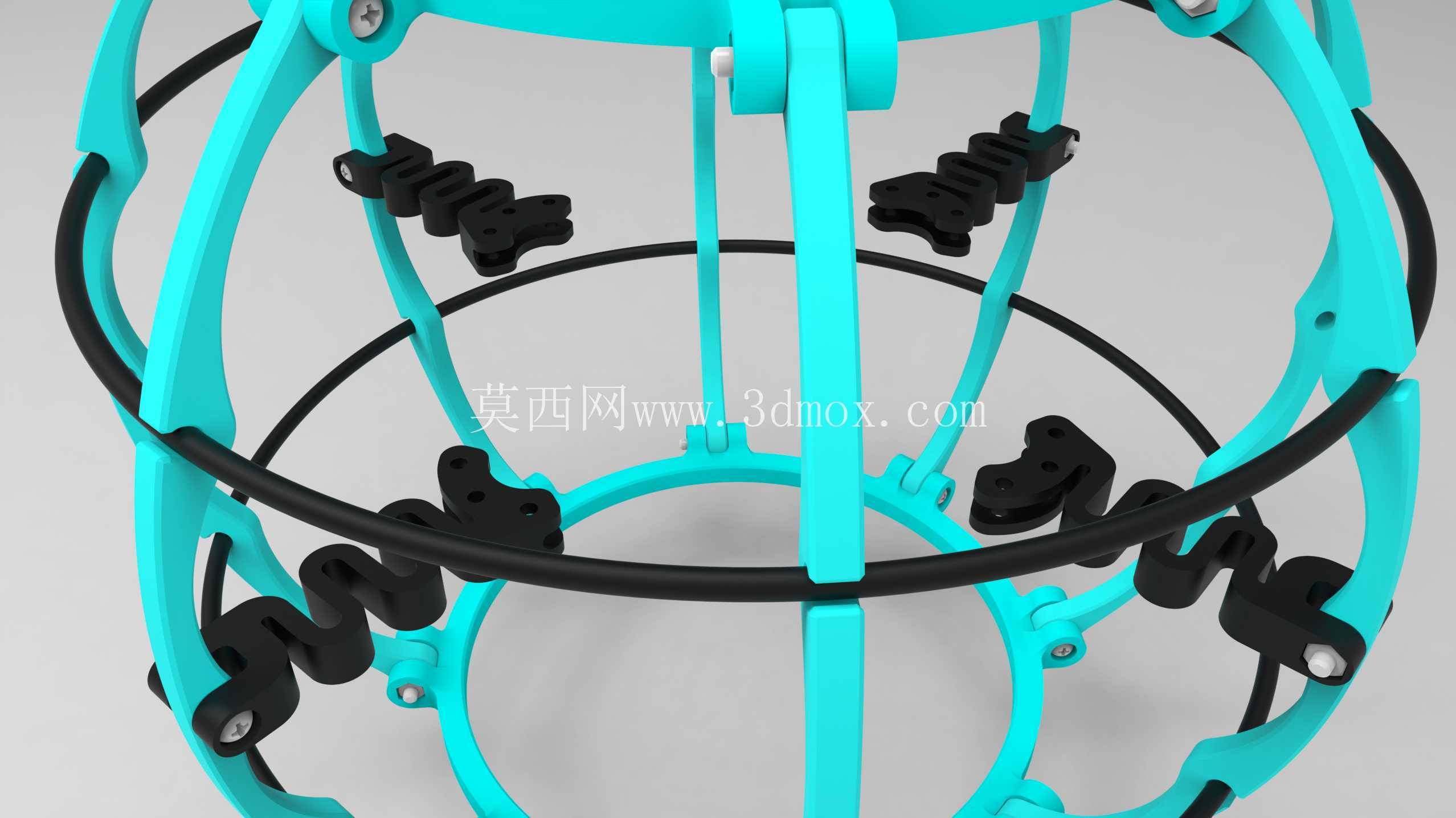

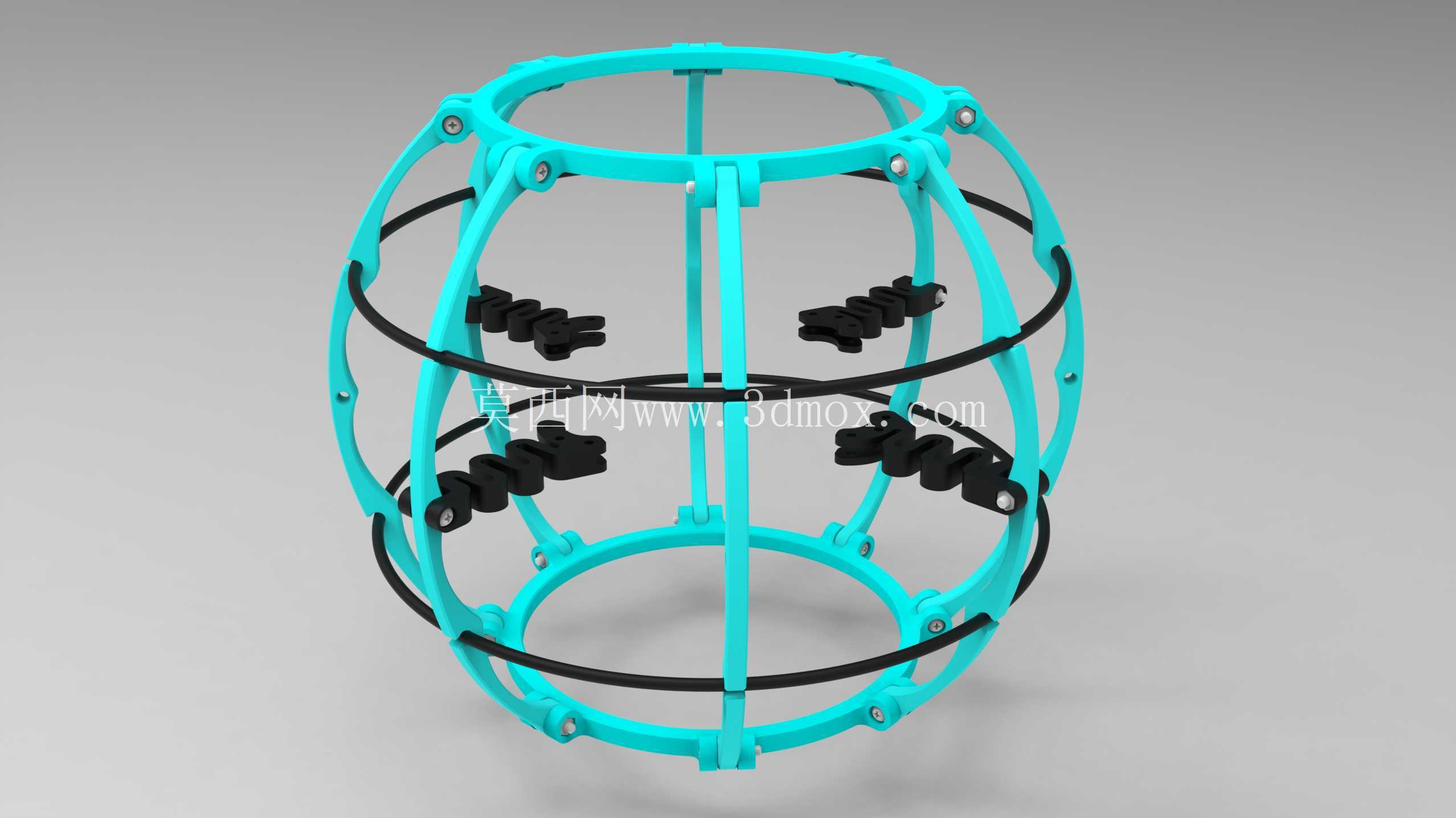

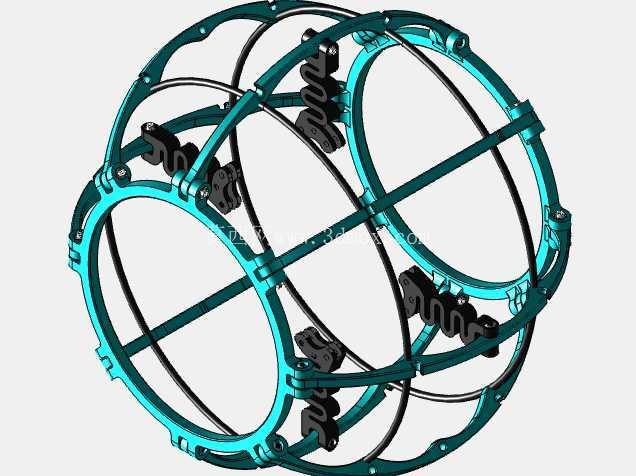

结构设计上，框架采用纵向主承力筋条搭配环形横向箍圈的组合形式，纵向筋条沿球体经线方向均匀分布，承担主要的径向冲击载荷，横向箍圈沿球体纬线方向分层布置，将纵向筋条连接为整体，避免单根筋条受冲击时出现过大形变位移。筋条与箍圈的连接位置全部采用铰接式紧固件固定，一方面保证装配时的形位公差可调，抵消3D打印或注塑加工带来的尺寸误差，另一方面在受到冲击时，铰接点可以产生微小的转动位移，吸收部分冲击能量，避免硬连接导致的筋条断裂问题。框架内侧预留了四组统一规格的安装卡座，位置对应四旋翼无人机的机臂安装点位，卡座采用弹性卡扣设计，不需要额外螺丝就可以快速完成内置无人机的固定与拆卸，同时卡座本身带有橡胶缓冲垫，能够将外部框架传递过来的振动进行二次衰减，降低冲击对内部飞控传感器的干扰，保证飞行姿态控制的稳定性。

框架上的黑色环形构件为高弹性改性橡塑材质，相比硬质的主框架筋条，这类弹性构件的邵氏硬度更低，在发生碰撞时可以通过自身的弹性形变吸收70%以上的瞬时冲击能量，既能够降低碰撞对自身框架的损伤，也能减少对碰撞对方无人机的冲击破坏，符合赛事对设备安全性能的要求。同时这类弹性环采用分段嵌入式安装，单段出现磨损或断裂时可以单独拆卸更换，不需要整体更换整个框架，大幅降低赛事过程中的设备维护成本。

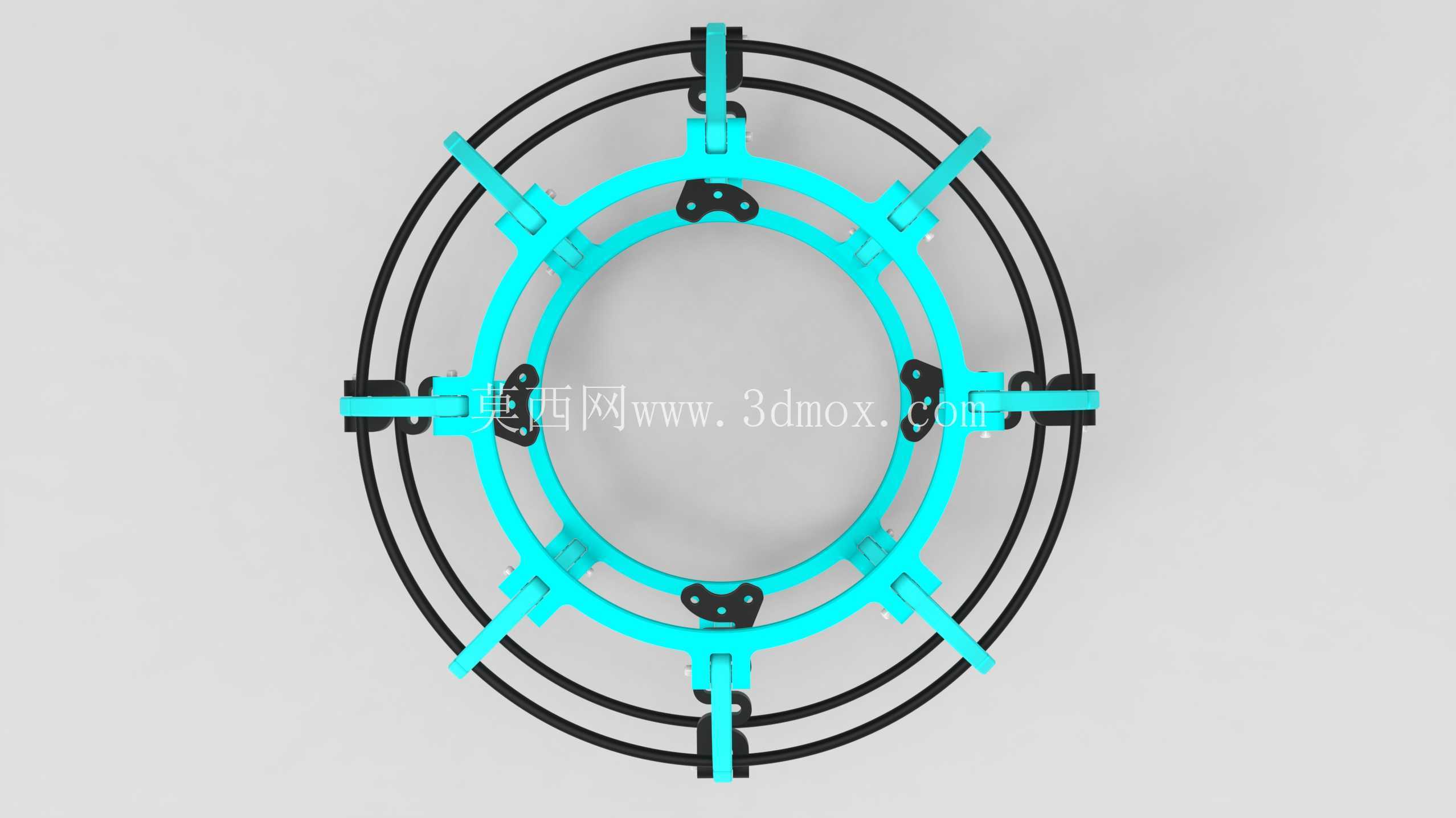

从安装边界与尺寸适配来看，框架整体为正球形结构，上下两端预留了圆形开口，上端开口用于安装GPS模块、状态指示灯等外置元件，不会遮挡卫星信号与灯光显示，下端开口用于安装电池舱、起落架组件，方便快速更换电池与调整重心。框架的内部净空尺寸完全适配常规200mm轴距的四旋翼无人机，安装完成后旋翼最外端与框架内壁的距离保持在15mm以上，飞行过程中旋翼不会与框架内壁产生剐蹭，同时框架的最大外径符合无人机足球赛事对参赛设备的尺寸限制要求，不需要额外裁剪或调整就可以直接上场使用。框架整体采用对称式结构设计，周向重量分布偏差控制在2g以内，不会因为框架本身的重量不均导致无人机飞行时出现偏航、姿态不稳的问题，整套框架的自重控制在85g以内，不会给无人机带来过多的额外负载，对续航时间的影响控制在5%以内，完全满足赛事的长时间对抗需求。

在实际使用过程中，这套框架除了应用于专业无人机足球赛事外，也可以作为新手无人机飞行训练的防护装置使用，初学者在练习悬停、转向、避障动作时，即使操作失误撞到墙壁、家具等障碍物，防护框架也能有效保护无人机旋翼与机身，降低练习过程中的设备损耗。框架的所有外露棱边都做了R3以上的圆角处理，没有尖锐凸起，碰撞时不会刮坏赛场围网或者对周边人员造成划伤，符合运动类设备的安全设计规范。
