带可调防护结构的4寸轴流散热风机

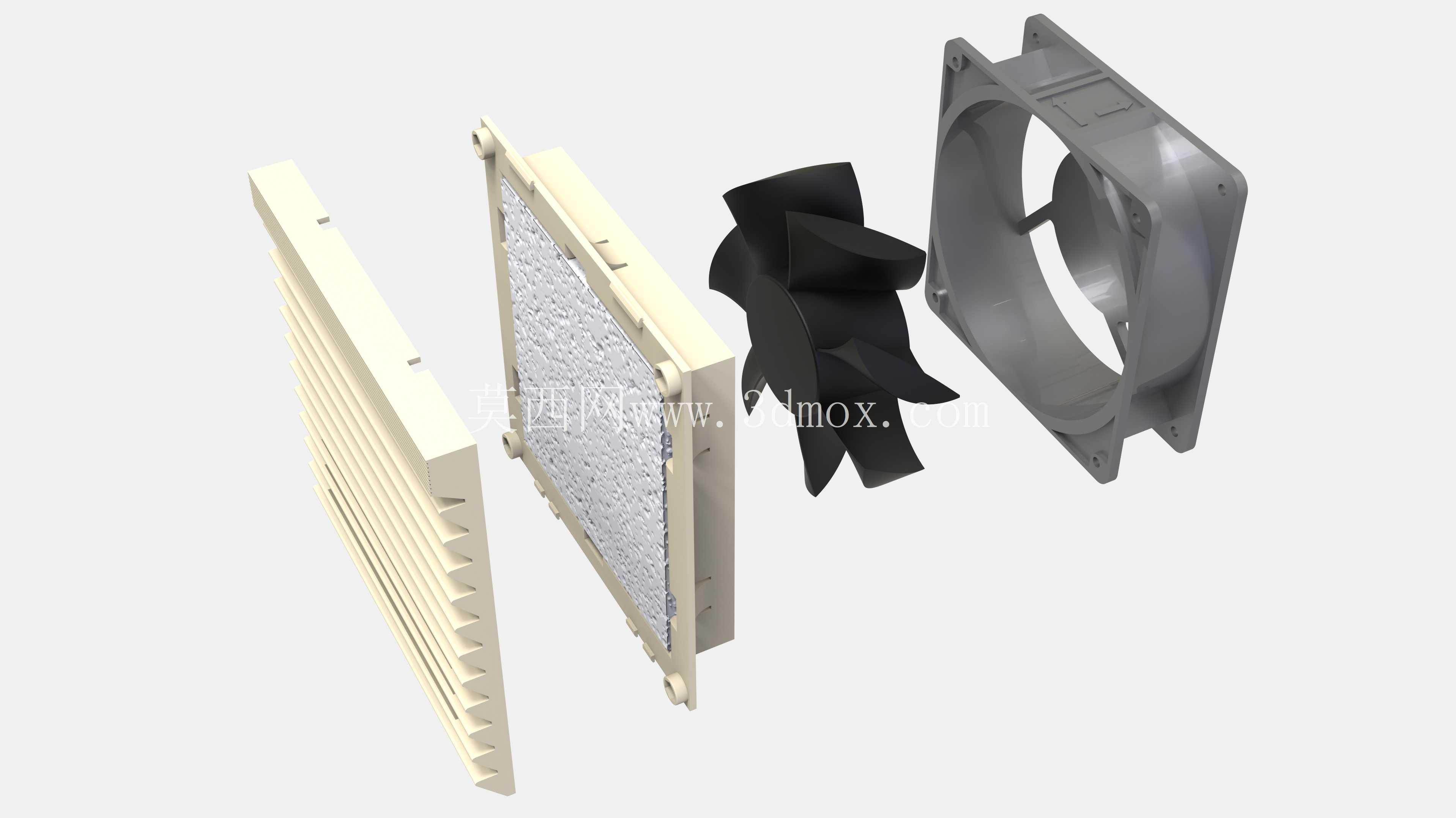

　　这款4寸规格的轴流散热组件，核心应用场景覆盖工业电控柜内部散热、小型通讯设备机箱通风、桌面级工控设备主动散热、小型实验装置温控通风等多个对安装空间有严格限制的场景，区别于常规无防护的裸风扇结构，这套组件额外集成了可调式外盖与过滤防护网，能在实现通风散热功能的同时，阻挡大尺寸杂物进入扇叶区域，避免异物卡滞扇叶引发的设备故障。从结构组成来看，整套组件分为四个核心部分：方形安装外框、轴流扇叶、过滤棉支撑网框、可调式百叶外盖，各部件之间采用卡扣式连接结构，不需要额外的紧固件就能完成组装，日常维护时可以快速拆卸外盖更换过滤棉，不需要将整个风扇从安装位拆下，能大幅降低后期运维的操作难度。

　　设计过程中首先锁定的是4寸风扇的标准安装边界，外框安装孔位完全匹配行业通用的120mm见方安装尺寸，安装孔中心距保持105mm的通用规格，能直接替换同尺寸的常规散热风扇，不需要对原有设备的安装面板做二次开孔改造，适配性更强。扇叶采用后掠式扭曲叶片设计，叶片曲面经过弧度优化，在相同转速下能获得更大的通风量，同时降低叶片切割空气产生的气动噪音，适合对噪音控制有要求的室内设备使用场景。外框的导风圈做了圆弧过渡处理，能减少进风端的气流紊流，提升扇叶的做功效率，避免气流在框体内部形成乱流导致的风压损失。过滤支撑网框采用密集格栅结构，格栅筋条宽度控制在1.5mm，在支撑过滤棉的同时尽可能减少对通风截面积的遮挡，保证气流通畅。

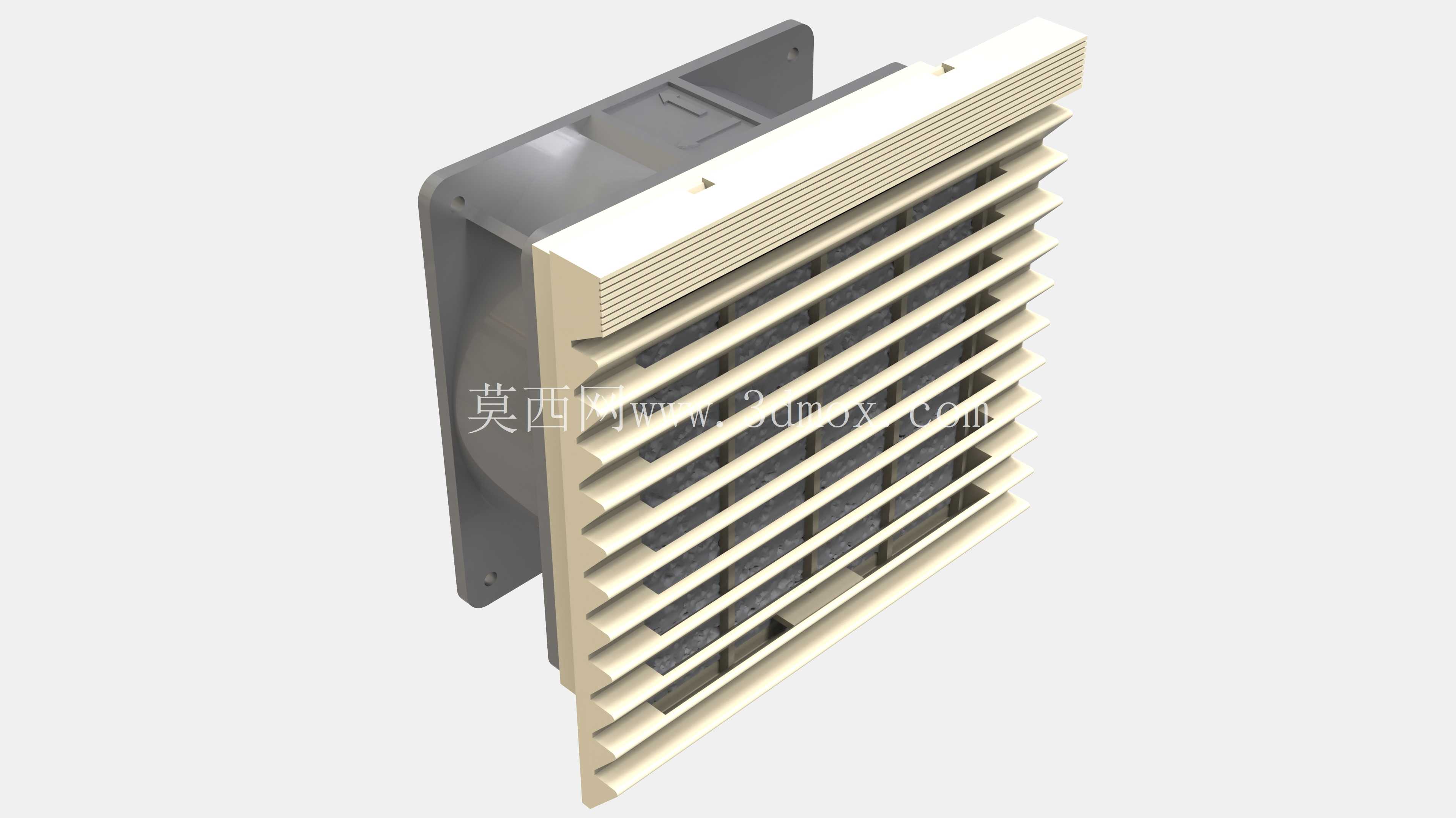

　　可调式外盖的百叶结构可以根据实际使用需求调整开合角度，当设备需要高风量散热时可以将百叶完全打开，获得最大通风效率；当设备处于停机状态或者需要阻挡外部溅水、灰尘时，可以将百叶调整到闭合状态，减少外部杂质进入设备内部的概率，这种可调设计让风扇不再局限于单一的常开通风场景，能适配更多变的使用环境。安装边界方面，整套组件组装完成后的总厚度控制在68mm以内，其中外框嵌入安装面板的深度为38mm，外盖突出面板表面的高度为30mm，不会占用过多设备内部的走线空间，外框侧边预留了2mm宽的密封胶条安装槽，安装时可以粘贴泡棉密封胶条，避免风扇安装位置出现漏风、进灰的问题。

　　扇叶与外框内壁的单边间隙控制在1.2mm，既保证扇叶转动时不会与框体发生刮蹭，又能减少间隙处的气流回流损失，提升风扇的工作效率。在实际选型应用中，这类带防护可调结构的散热风扇，相比普通裸风扇更适合用在多粉尘、有少量溅水的工业现场环境，过滤棉可以阻挡大部分粉尘进入设备内部，可调外盖可以在设备停机时形成封闭防护，延长设备内部电子元器件的使用寿命。建模过程中对每个卡扣的配合公差做了预留，卡扣的插拔力控制在适合徒手操作的范围，不需要借助工具就能完成各部件的拆装，同时保证组装完成后各部件之间没有明显的松旷晃动，避免风扇运行时因为部件振动产生额外的共振噪音。扇叶的轮毂部分做了动平衡适配结构，预留了标准的电机轴安装孔位，能适配常规的4寸风扇专用无刷电机，不需要额外定制电机配件，降低整套组件的生产制造成本。外盖的百叶转轴采用一体式铰接结构，和外盖本体为同材质成型，不需要额外装配金属转轴，减少零件数量的同时提升结构的可靠性，长期调整开合角度也不会出现转轴松脱或者断裂的问题。
