卤素灯座压铸成型结构三维设计

这款卤素灯座属于照明系统里的核心承载构件，日常在工业作业照明、商用展柜射灯、户外场地投光类卤素灯具中应用广泛，核心作用是固定卤素灯珠、完成导电触点定位、隔绝灯体带电部位与外部安装结构，同时承担灯具工作时的部分散热传导功能，是卤素照明产品里兼顾结构固定、电气绝缘、热传导的基础五金件。

从实际使用场景来看，这类灯座大多适配小功率到中功率的卤素光源，安装场景覆盖工厂车间的局部作业工位照明、商超展柜的重点展品补光、户外临时作业场地的投光灯具、设备内置的检修照明单元，不同场景下对灯座的耐温性能、安装稳固性、触点导电可靠性都有明确要求，设计时需要匹配对应场景的安装边界，避免出现灯珠松脱、触点接触不良、高温下结构形变等实际使用问题。

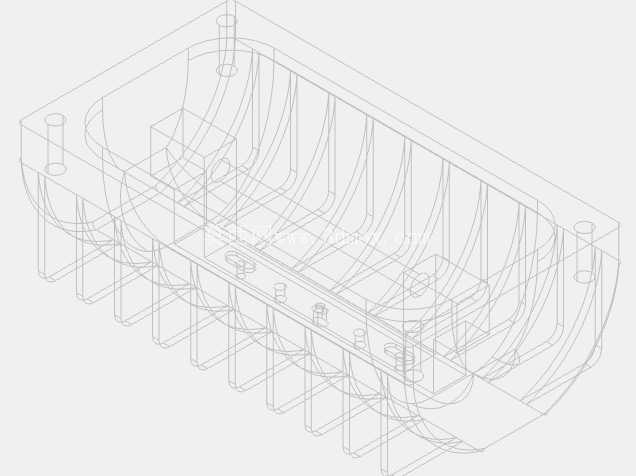

设计这款构件时，首先要考虑压铸工艺的成型可行性，整个壳体采用一体化压铸结构，减少后续拼接装配的工序，同时保证结构的整体强度。灯座的内腔需要预留卤素灯珠的插装空间，触点安装位的尺寸公差需要严格控制，保证灯珠插装后既不会出现过紧导致的插装困难，也不会因为间隙过大出现接触松动、打弧的问题。外壁的安装卡扣与固定孔位，需要匹配常规灯具壳体的安装尺寸，安装孔的位置度公差控制在合理范围内，保证装配时可以直接对位安装，不需要二次修配。

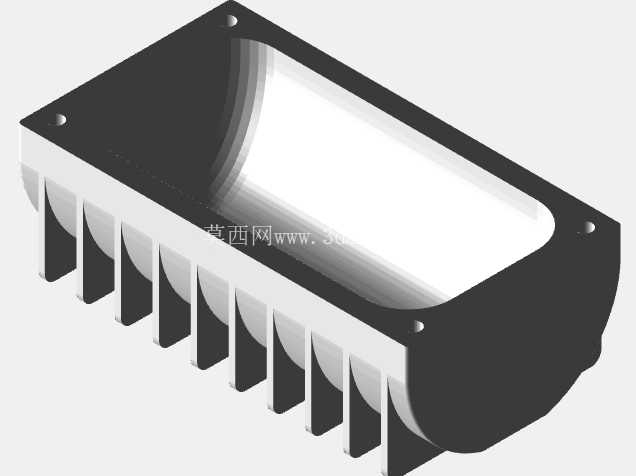

外形尺寸方面，这款灯座整体采用紧凑的类圆柱结构，最大外径控制在适配常规灯壳内腔的尺寸范围内，轴向高度预留出灯珠插装后的安全距离，避免灯珠尾部与安装面出现干涉。安装边界上，侧面的固定耳位带有沉孔设计，装配后螺丝头部不会突出灯座表面，不会和周边的灯具反光罩、接线结构产生空间干涉；外壁的散热筋结构沿着轴向分布，既可以增加压铸成型时的结构强度，减少冷却过程中的形变，也能增大散热面积，把灯珠工作时传递到灯座的热量更快传导到灯具壳体上，降低触点部位的工作温度，延长灯座的使用寿命。

结构设计上，灯座内部设置了定位挡边，灯珠插装到位后会被挡边限位，保证灯珠的发光面位置符合灯具的光学设计要求，不会出现前后窜动影响配光效果。穿线孔的位置设置在灯座尾部，孔边做了圆角过渡处理，避免穿线时划伤导线绝缘层，同时穿线孔的尺寸匹配常规的照明导线线径，既方便穿线操作，也能在装配后对导线起到一定的固定作用，减少拉扯导线时对触点的拉力，避免出现接线松脱的问题。

从压铸工艺的角度考虑，整个构件的壁厚设计保持均匀，避免出现壁厚突变导致的压铸冷隔、缩孔缺陷，转角位置全部采用圆角过渡，减少应力集中的同时，也能优化压铸时的金属液流动路径，降低成型不良率。安装卡扣的位置做了加强筋连接，保证卡扣在反复拆装时不会出现断裂，满足灯具后期维护更换灯珠时的拆装强度要求。触点安装槽的位置预留了绝缘件的装配空间，保证带电部件与灯座金属壳体之间有足够的绝缘距离，满足电气安全的相关要求。

实际选型使用时，这款灯座可以直接适配对应规格的卤素插脚灯珠，不需要额外修改安装结构，装配时只需要将导电触点预先固定在灯座的安装槽内，穿好导线后将灯座通过侧面的固定耳锁在灯具壳体内，再插装灯珠即可完成装配，整体装配工序简单，适合批量生产的照明产品使用。针对不同的使用场景，还可以在灯座表面做对应的表面处理，提升耐氧化、耐腐蚀性能，适配户外或者潮湿环境下的使用需求。
