废玻璃多级尺寸筛分与色选分选设备

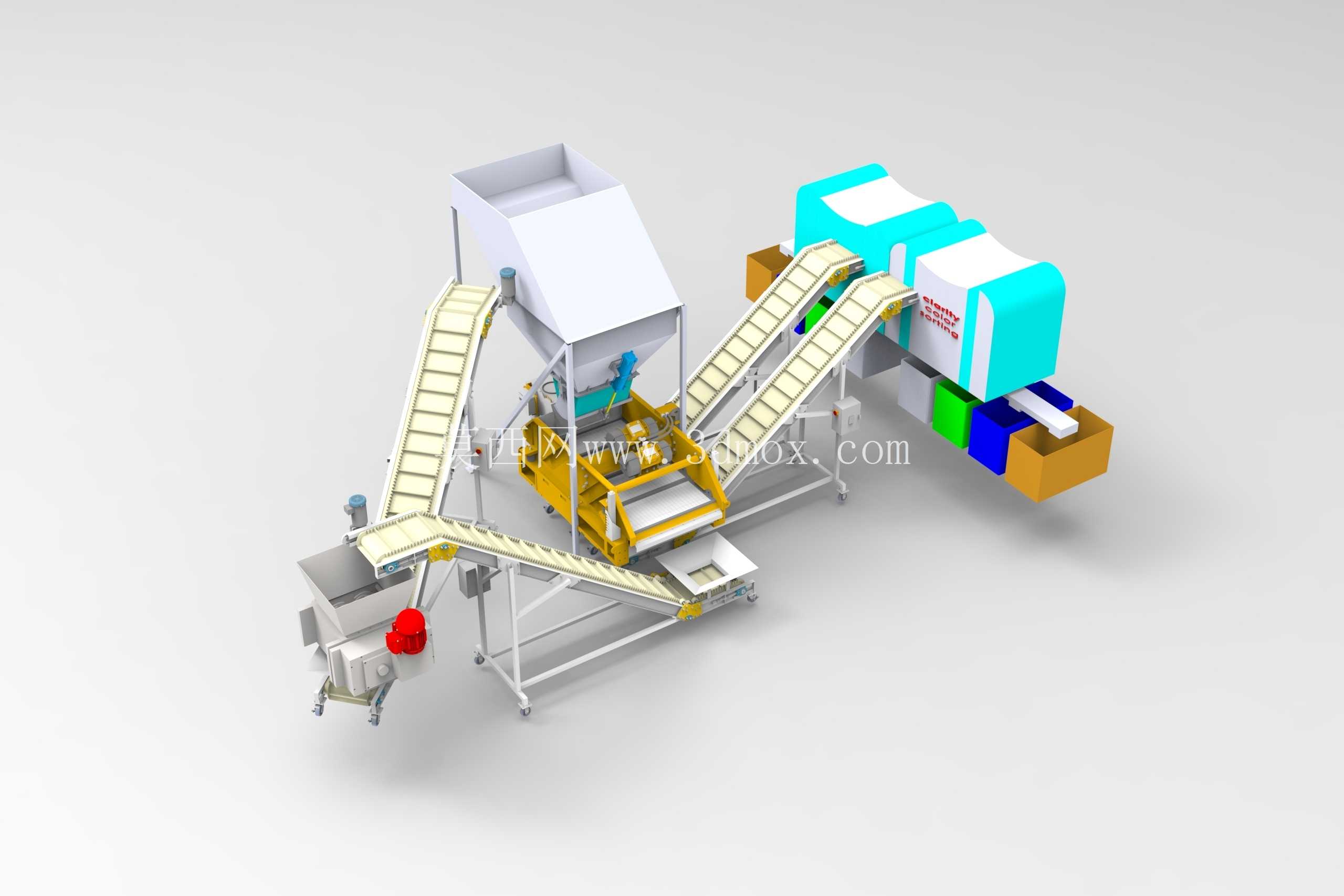

在废玻璃回收再生的加工产线环节，这类多级分选设备承担着消费后碎玻璃的精细化分拣任务，直接决定后续玻璃熔制环节的原料纯度，是再生玻璃加工线前端的核心处理单元。整套设备的布局从进料端开始规划，最上方的敞口料斗用于承接上游破碎工序输送来的碎玻璃原料，料斗下方衔接振动给料机构，通过可控的振动频率将碎玻璃均匀铺展到下方的筛分工位，避免物料堆积造成筛分通道堵塞。筛分工位采用多层不同孔径的筛板结构，按照碎玻璃的粒径尺寸完成初步分级，不同粒径区间的碎玻璃会分别落入对应的输送通道，避免大小颗粒混杂影响后续色选精度。

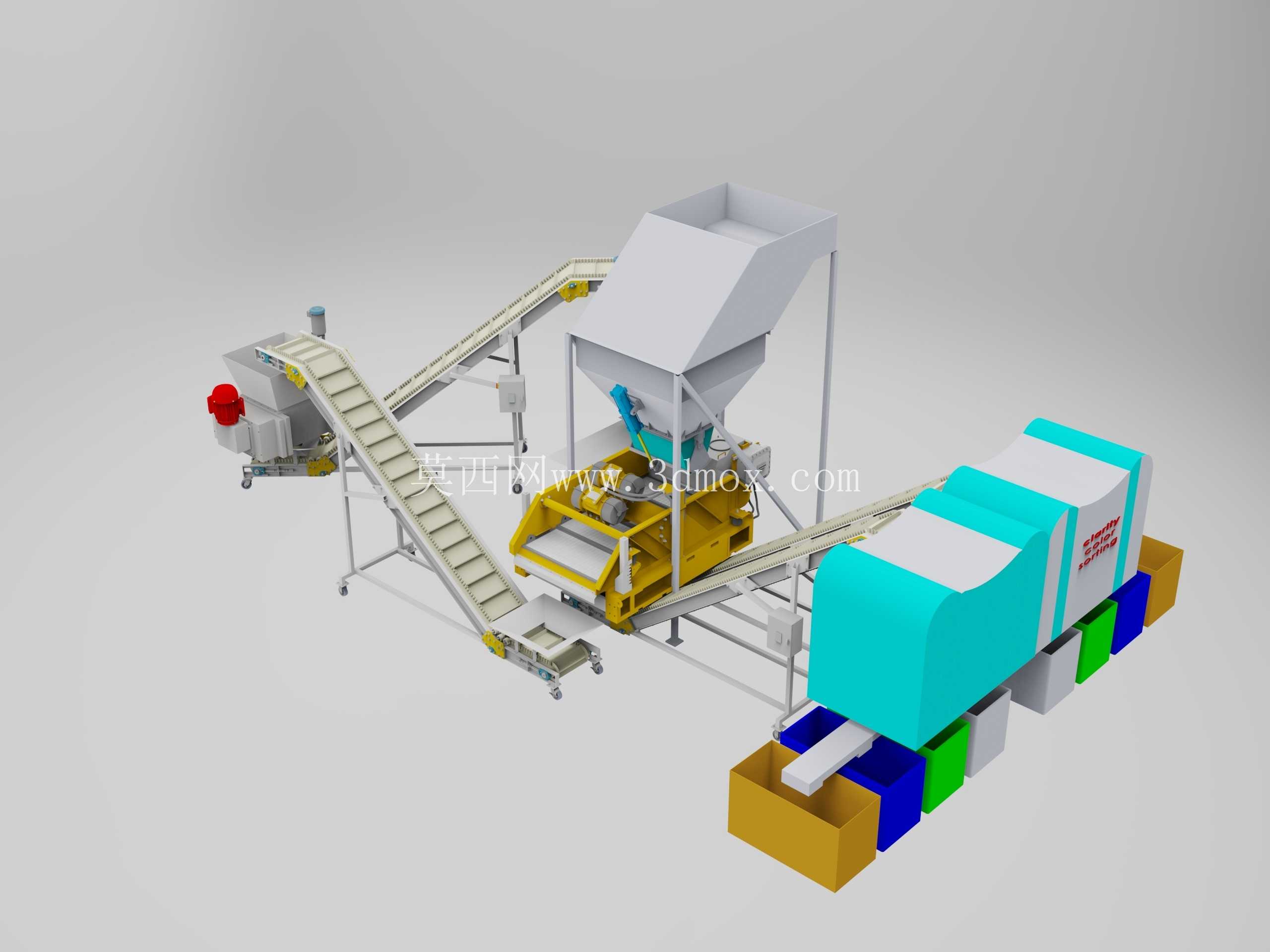

从结构排布来看，设备采用多段爬坡皮带输送机衔接各个功能工位，爬坡段的皮带表面设置有横向挡条，防止碎玻璃在输送过程中下滑洒落，输送机的机架采用方管焊接成型，支脚配置可调脚杯，可根据现场安装地面的平整度调整设备水平度，适配不同厂房的地面安装条件。每一段输送线的出料端都对应独立的色选分选主机，色选主机内部集成光学识别组件与喷吹执行机构，当碎玻璃经过识别区域时，会根据玻璃的透光色差区分不同颜色的玻璃品类，通过高压气流将异色颗粒吹入对应的出料仓，实现同粒径下的颜色分选，最终输出高纯度的单色玻璃原料。

设计过程中需要重点考虑物料的流转顺畅性，所有溜槽与输送衔接位置都做了大圆角过渡处理，避免尖锐棱角卡滞碎玻璃，同时在振动给料端设置了均料挡板，控制物料在筛面的铺展厚度不超过单颗粒粒径的两倍，保证筛板的筛分效率。设备的整体安装边界需要预留足够的维护空间，色选主机的侧面需要预留不少于800mm的检修通道，方便后期更换光学组件与调整喷吹阀参数，进料端的料斗上方需要对接上游破碎设备的出料口，安装时需要保证料斗的进料口中心与上游出料中心偏差不超过50mm，避免物料落偏造成给料不均。

针对碎玻璃棱角锋利易磨损设备接触面的问题，所有与物料直接接触的筛板、溜槽、皮带托板位置都采用了耐磨材质衬板，衬板通过螺栓固定在机架上，磨损后可快速更换，无需整体更换结构件，降低产线的后期维护成本。输送线的驱动端采用减速电机直连驱动辊的结构，传动路径短，传动效率高，同时每个驱动单元都配置了过载保护装置，当输送通道卡入异物造成负载过大时会自动停机，避免电机烧毁与传动部件损坏。色选主机的出料端设置了多个独立料箱，分别承接不同颜色的分选后玻璃，每个料箱的容量按照单小时处理量配置，可匹配下游料车的接料节拍，减少人工换箱的频次。

整套设备的结构采用模块化设计思路，筛分模块、输送模块、色选模块都可单独拆分运输，现场安装时仅需要通过螺栓拼接各个模块的对接位置，无需大量现场焊接作业，缩短产线的安装调试周期。在实际应用场景中，这类设备可适配平板玻璃、瓶罐玻璃等多种消费后废玻璃的分选处理，通过更换不同孔径的筛板可调整粒径分级的区间，调整色选主机的识别参数可适配不同颜色玻璃的分选需求，灵活匹配不同再生玻璃加工厂的原料处理要求。设备运行时的振动源主要集中在振动给料工位，设计时在振动机构与机架的连接位置配置了橡胶减震垫，减少振动向其他工位传递，降低整机运行的噪音水平，改善车间的作业环境。
