服务器CPU散热模组压铸结构设计

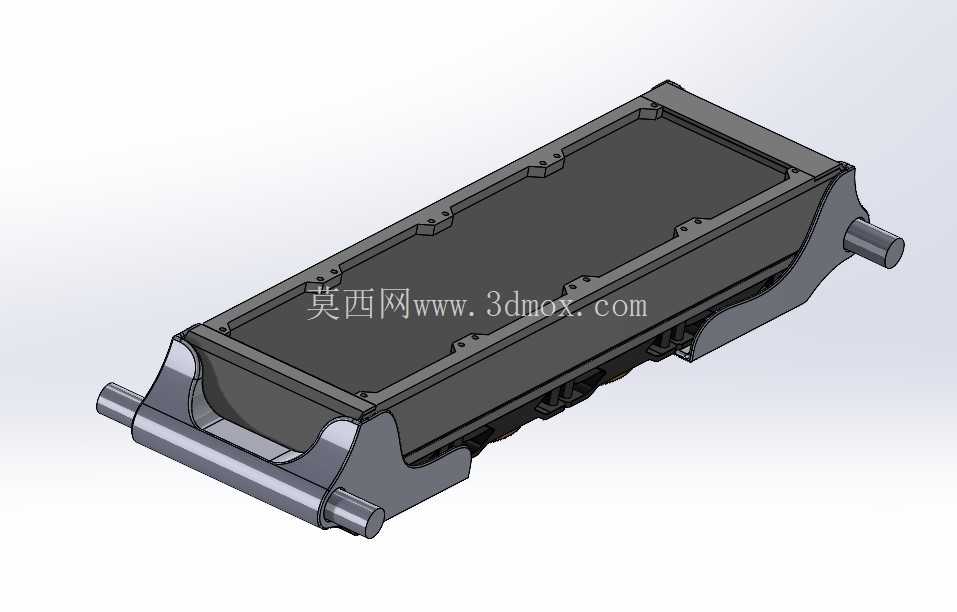

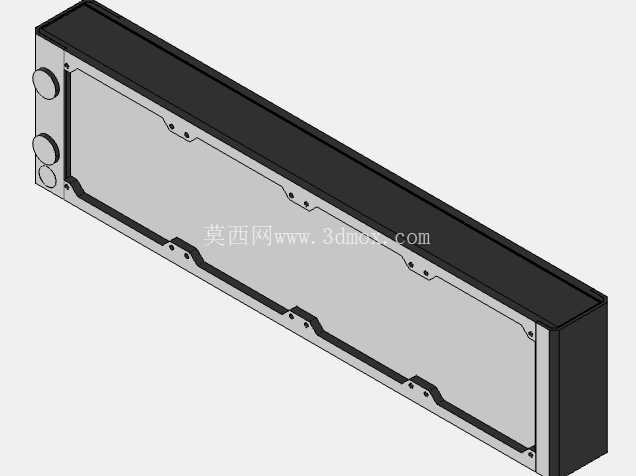

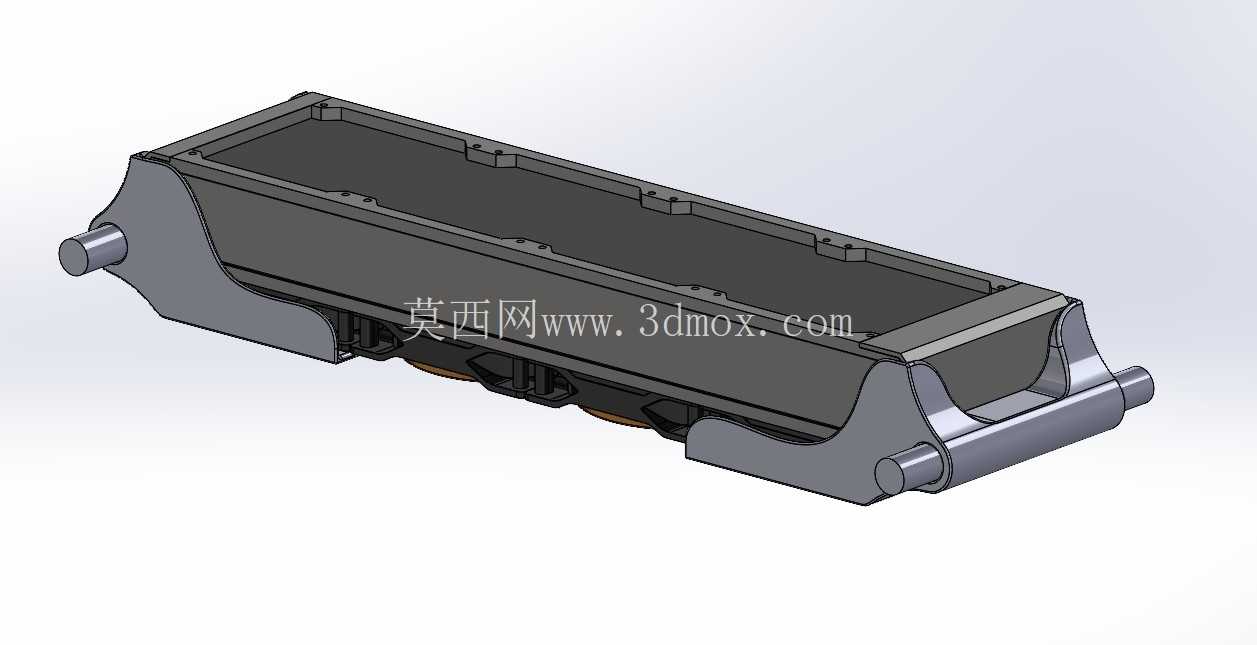

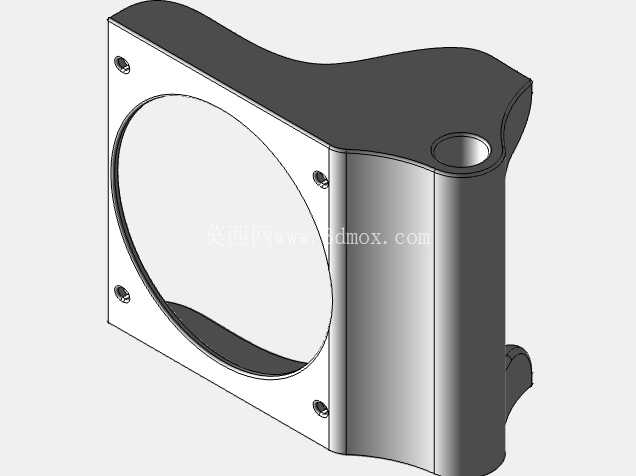

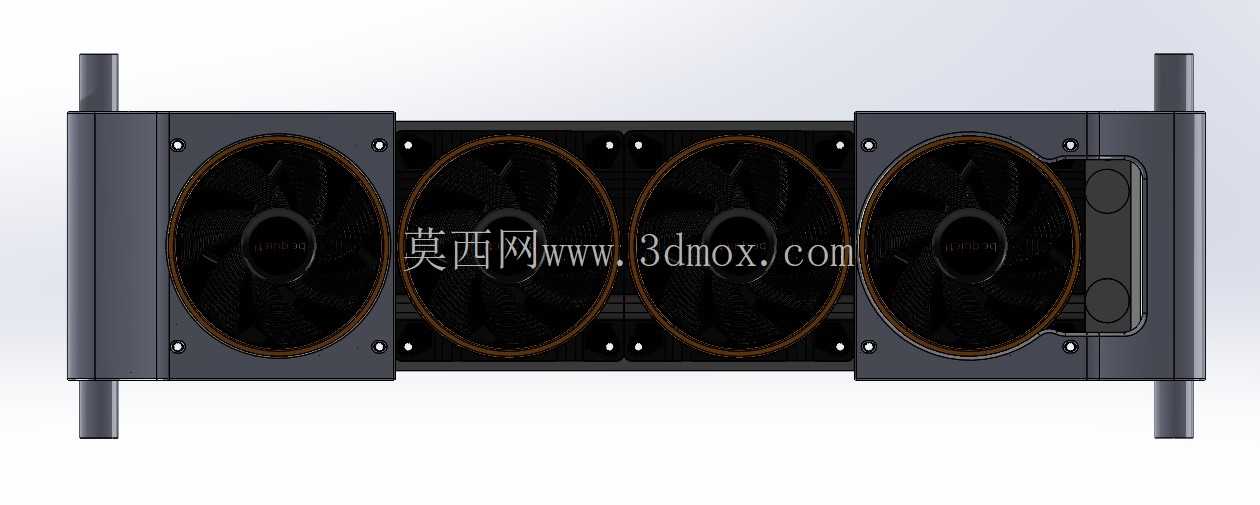

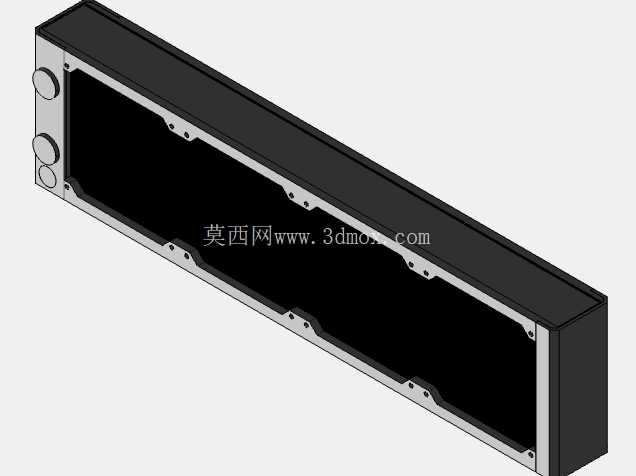

　　在机架式服务器、工业控制计算机这类长期高负载运行的计算设备内部，CPU散热结构的可靠性直接决定了整机的连续运行寿命，这套压铸成型的CPU散热结构，正是针对1U/2U机架设备的狭窄安装空间开发的风冷散热载体，区别于民用台式机的零散散热组件，该结构采用一体化压铸基底搭配两侧转轴式安装支架的设计，完全适配服务器主板的免工具快装需求。从实际装配场景来看，该散热结构的基底平面度控制在0.02mm以内，能够与CPU顶盖表面实现充分贴合，避免因接触间隙导致的热阻飙升，基底内部预埋的导热鳍片阵列采用等间距排布设计，鳍片厚度0.8mm，相邻鳍片间隙1.2mm，既保证了足够的换热接触面积，又不会因为间隙过窄导致风阻过大，匹配服务器机箱内的轴向风扇形成的定向风道时，气流能够顺着鳍片间隙快速穿过，将CPU工作产生的热量持续带出机箱。

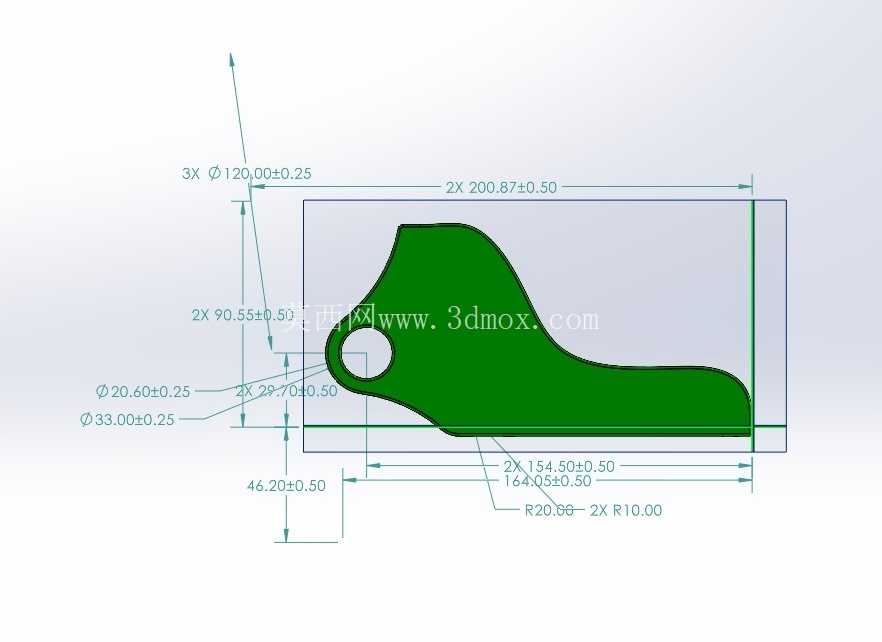

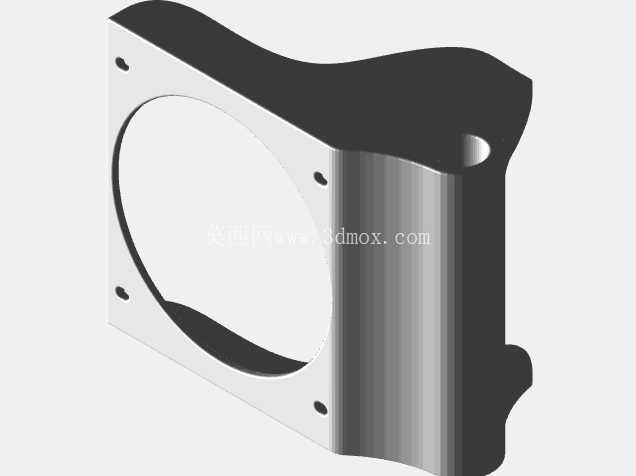

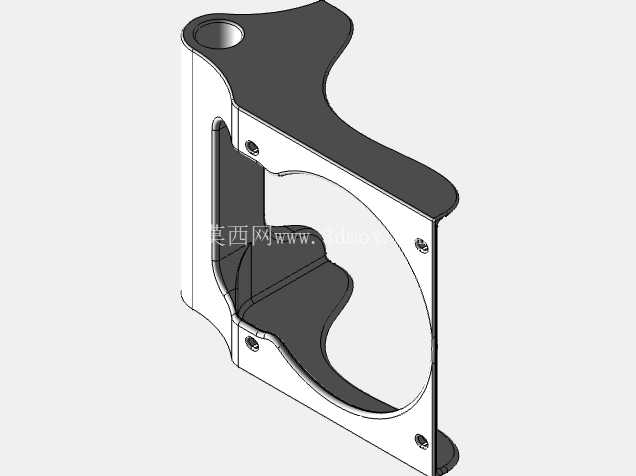

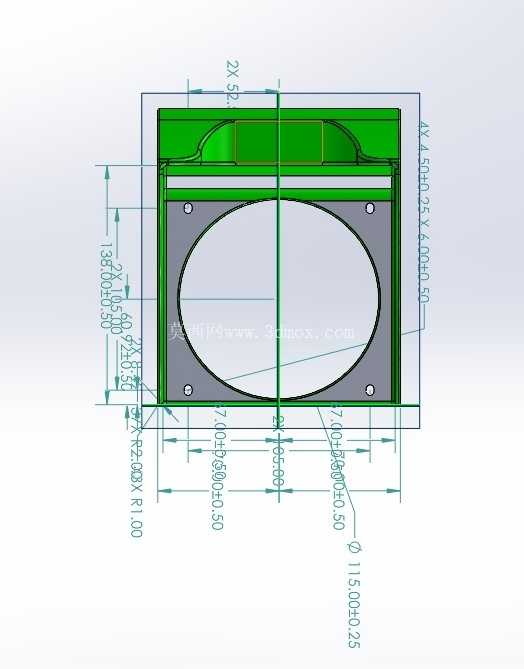

　　两侧伸出的转轴式安装支架是该结构的设计亮点之一，支架采用与基底同材质的压铸铝合金成型，转轴直径6mm，伸出长度完全匹配服务器主板上的CPU安装固定座卡位，安装时无需额外螺丝固定，只需将支架卡入固定座的转轴槽内，向下按压散热模组至卡扣锁死即可完成装配，相比传统的螺丝固定结构，能够将单颗CPU的散热组件装配时间压缩70%以上，同时避免了螺丝锁紧力度不均导致的CPU基板受压变形风险。从安装边界来看，该散热结构的整体宽度适配标准LGA2011、LGA3647服务器CPU的安装孔位间距，整体高度控制在26mm以内，完全满足1U机架式服务器的内部高度限制，不会与机箱盖、内存插槽产生安装干涉，结构两端的转轴支架在锁止状态下能够提供均匀的下压力，保证散热基底与CPU顶盖之间的导热介质被均匀压开，形成厚度0.1mm左右的均匀导热层，最大化导热效率。

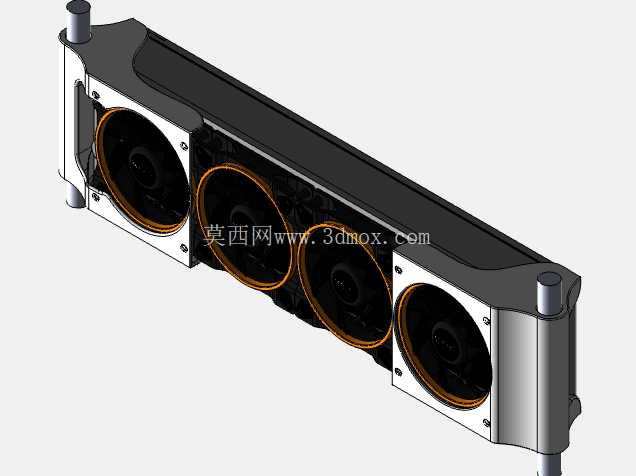

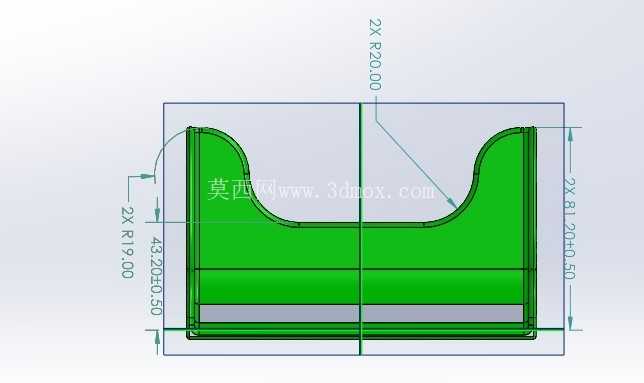

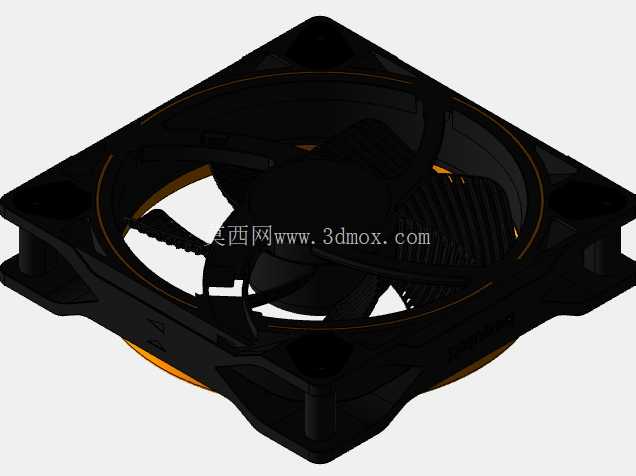

　　在结构强度设计上，一体化压铸的基底与鳍片连接位置做了R1.5的圆角过渡，避免长期热胀冷缩导致鳍片与基底连接处出现应力开裂，两侧支架与基底的连接位置设置了加强筋结构，能够承受安装过程中150N的按压力而不产生塑性变形，同时支架的转轴表面做了阳极氧化硬化处理，耐磨性能满足多次拆装的运维需求。从散热性能匹配角度来看，该结构的整体热阻低于0.2℃/W，能够适配TDP在150W以内的服务器CPU持续满负载运行需求，当搭配转速6000转的4028轴流风扇时，CPU满负载运行时的核心温度能够控制在75℃以内，满足服务器7*24小时连续运行的温度要求。

　　结构表面采用黑色喷塑处理，一方面提升了表面的辐射散热能力，另一方面能够避免长期在高湿度机房环境下出现表面氧化锈蚀，鳍片边缘做了0.3mm的倒角处理，避免装配过程中划伤运维人员的手部，也不会割伤机箱内的线材。在压铸工艺实现上，该结构的基底厚度设计为3mm，既保证了压铸过程中铝液的充型流动性，避免出现冷隔、缺料等压铸缺陷，又不会因为基底过厚导致整体重量超标，整套散热结构的总重量控制在320g以内，不会因为长期震动导致主板出现弯曲变形，完全适配服务器运输、运行过程中的震动工况。
