带高度调节减震结构的气瓶搬运推车

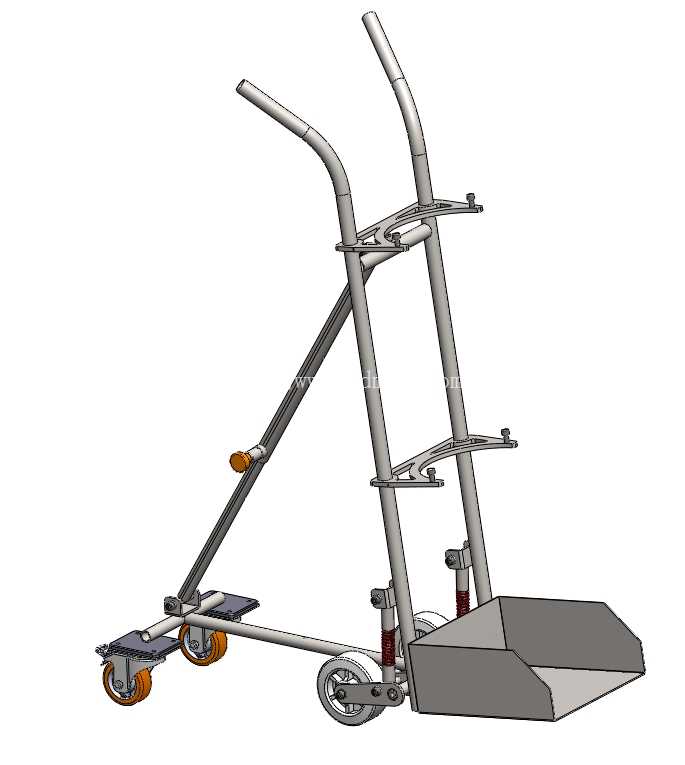

　　在工业厂区、气站、焊接加工车间、实验室供气区域等场景中，高压气瓶的转运一直是现场物料搬运的高频刚需环节，常规气瓶自重可达数十公斤，满装状态下重心偏高，传统无固定结构的普通手推车搬运时易出现气瓶滑脱、侧翻风险，不仅容易损伤瓶体阀门，还可能带来气体泄漏的安全隐患，这款气瓶搬运推车的三维结构，正是针对这类现场痛点完成的落地化设计。从结构功能来看，这款推车首先设置了倾角适配的气瓶承托弧面，托板位置做了外翻的挡边结构，气瓶放置时底部可完全卡入挡边内侧，避免转运过程中瓶体从托板处滑出；推把部分采用弯管成型结构，握持高度符合成年人站立推行的人机工程尺寸，推行时手臂无需过度抬高或下压，长距离转运时可降低操作人员的腰部负荷。

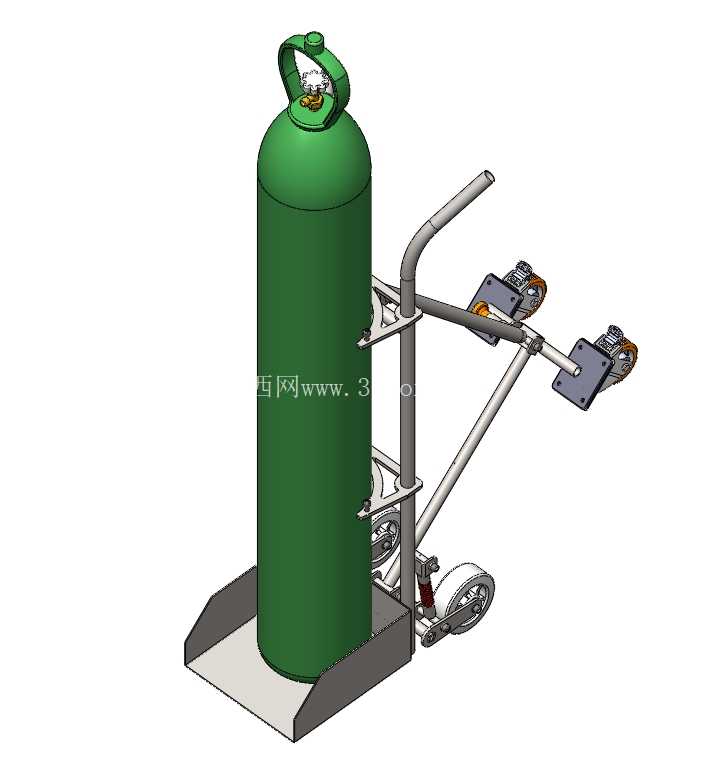

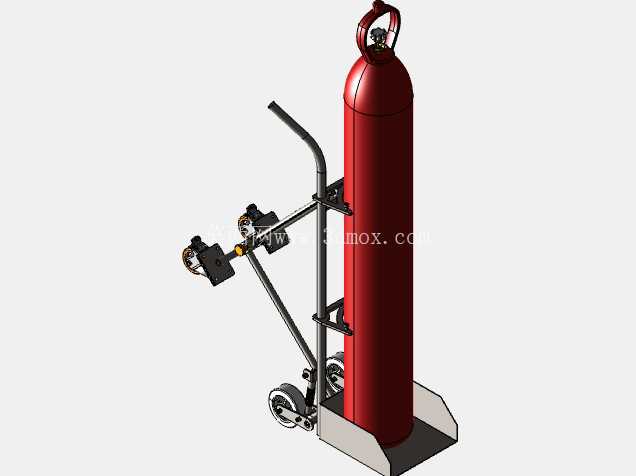

　　设计阶段针对不同规格气瓶的适配需求，专门加入了高度调节机构，调节位沿推架竖杆方向排布，可根据40L、15L等不同高度的工业气瓶调整上部抱箍的固定位置，让不同规格的气瓶放置后重心都能落在推车的轮组支撑范围内，避免头重脚轻的问题。考虑到厂区路面常存在焊缝、地砖接缝、小坡度坎面，这款推车在轮组连接位置加入了减震结构，经过不平整路面时可缓冲轮组传递上来的振动，避免瓶体因刚性振动出现阀门松动、瓶身磕碰掉漆的问题；轮组配置为前万向轮、后定向轮的组合，前部万向轮带刹车结构，停靠装卸气瓶时可踩下刹车锁定轮组，避免推车滑动导致气瓶对位困难，后部定向轮承担主要承重，推行时可保持直线行进的稳定性，在狭窄通道内转向时也可借助万向轮完成小半径转弯，适配车间内狭窄通道的通行需求。

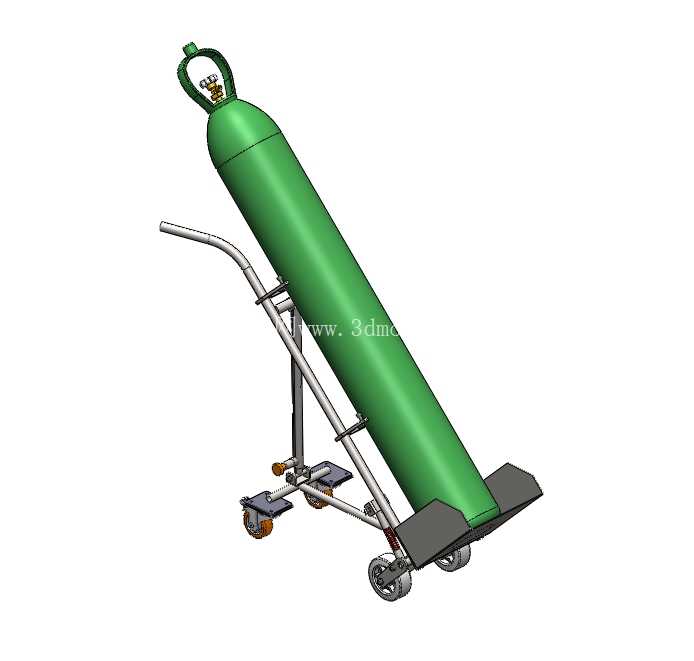

　　从安装边界尺寸来看，这款推车的整体宽度控制在常规车间通道的最小通行宽度以内，长度方向在气瓶斜置放置后不会超出常规货运电梯的进深尺寸，可直接推入电梯完成楼层间的气瓶转运；推架主体采用薄壁圆管焊接成型，在保证结构强度的前提下控制整体自重，单人即可完成空车的挪移调整。承托挡边采用钢板折弯成型，与瓶体接触的位置可后续加装橡胶垫层，进一步增大摩擦力同时避免剐蹭瓶身表面的漆层；高度调节机构采用快拆销定位结构，调整时无需额外工具，拔出定位销即可滑动抱箍支架到对应高度，插入定位销即可完成锁定，现场操作人员可快速完成不同气瓶的适配调整，无需复杂的操作流程。

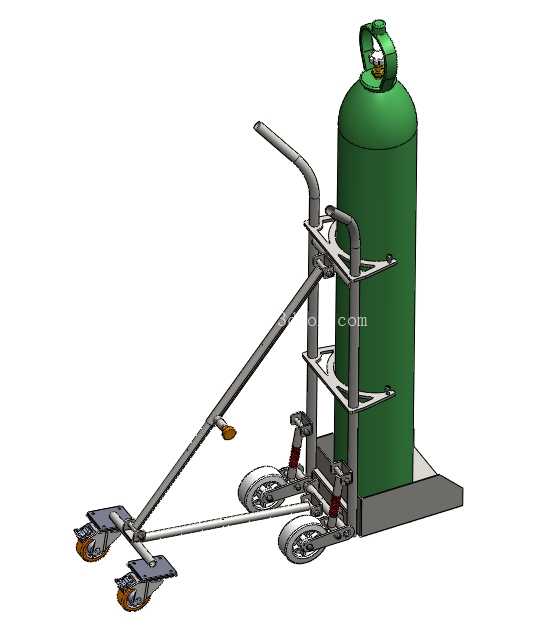

　　减震结构采用弹簧阻尼组合形式，阻尼系数匹配满载气瓶时的重量区间，既不会因为阻尼过小导致颠簸时弹跳明显，也不会因为阻尼过大失去缓冲效果，经过减速带、车间地面沟槽时，振动传递到瓶体的幅度可被削减七成以上，有效保护气瓶顶部的阀门、压力表等精密部件。在实际应用中，这款推车不仅可用于氧气、乙炔、氩气等工业焊接气瓶的转运，也可适配医用氧气瓶、实验室特种气体气瓶的搬运需求，针对不同使用场景，还可在抱箍位置加装防火、防静电的垫层，满足易燃易爆气体转运的安全规范要求；整体结构无复杂的传动部件，日常维护仅需定期检查轮组转动顺滑度、定位销的磨损情况即可，维护成本极低，适合各类有气瓶转运需求的场所长期使用。建模过程中对各个焊接位置的焊缝、轮组的安装间隙、调节机构的活动行程都做了1:1的还原，结构件之间不存在干涉问题，加工时可直接参照三维模型下料焊接，无需二次调整结构尺寸，轮组、快拆销等标准件均可直接采购市售通用规格，进一步降低整机制造成本。
