迈乐Queter4C迷你电脑压铸壳体结构设计

　　这款迷你电脑的压铸壳体设计，首先要匹配小体积计算终端的多场景部署需求，这类设备常被用在桌面办公副机、客厅影音播放终端、工业现场嵌入式控制节点、便携移动工作站等场景，不同场景对壳体的结构强度、接口排布、散热效率都有差异化要求，设计阶段需要在极小的体积边界内平衡各项性能指标。从外形尺寸来看，整机采用方正薄型化设计，所有尺寸均为手动实测，预留0.2毫米公差带，适配常规的背挂安装、桌面平放、机柜内嵌等安装方式，安装孔位的位置避开了内部主板的器件布局区域，不会出现安装螺丝触碰板卡元件的问题，壳体边缘做了小尺寸倒角处理，既避免组装和使用过程中的锐边割手问题，也能在压铸生产时减少料流尖角处的填充缺陷，降低成型不良率。

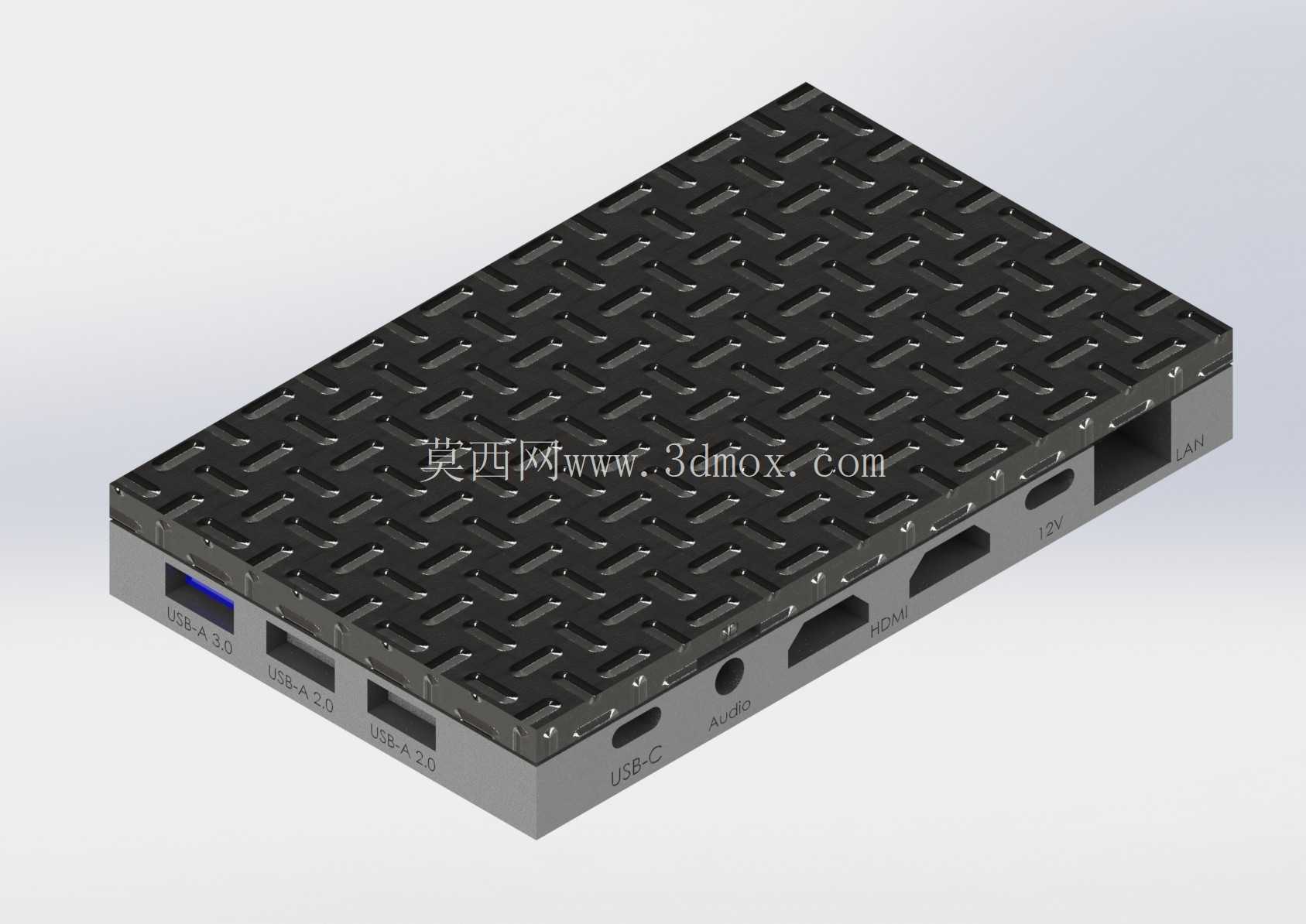

　　接口布局上，壳体侧面依次排布了USB3.0接口、USB2.0接口、Type-C接口、HDMI接口以及音频接口，每个接口的开孔位置都对应主板接插件的公差范围做了0.15毫米的偏移余量，避免壳体加工误差导致接插件插装卡顿、无法完全插入的问题，接口边缘做了局部加厚处理，频繁插拔线材时不会出现接口处壳体开裂的情况，同时接口之间的间距满足常规插头的插拔空间要求，不会出现相邻接口插上线材后互相干涉的问题。顶部的防滑纹理设计并非单纯的装饰作用，交错的凹凸纹理一方面增大了顶部表面的散热面积，提升被动散热的效率，另一方面在设备叠放或者顶部放置小型物件时能增加摩擦力，避免滑落，纹理的深度控制在0.8毫米，既不会因为纹理过深积灰难以清理，也不会因为纹理过浅失去防滑和散热增益的效果，纹理的排布方向顺着壳体压铸成型的料流方向设计，减少压铸过程中纹理处的气泡、缺料缺陷，降低后续抛光打磨的工作量。

　　壳体的上下盖配合采用止口结构，配合间隙控制在0.1毫米以内，既可以保证组装时的定位精度，也能起到一定的防尘效果，减少日常使用中灰尘进入壳体内部附着在主板和散热片上影响散热效率，止口处预留了导电泡棉的安装槽位，组装后可以实现上下盖的电气连通，提升整机的电磁屏蔽性能，避免设备工作时的电磁辐射对外界产生干扰，同时也能降低外界电磁信号对设备运行稳定性的影响。内部的支撑柱位置完全匹配主板的固定孔位，支撑柱高度经过精确计算，保证主板安装后与上下壳体内壁的间隙满足散热空间要求，支撑柱根部做了加强筋处理，避免螺丝锁附时支撑柱断裂，同时加强筋的走向顺着内部空气对流的方向设置，不会阻挡内部热量的自然扩散。

　　壳体材质选用压铸铝合金，兼顾轻量化和结构强度要求，整机重量控制在合理范围内，不管是桌面摆放还是背挂在显示器背面都不会产生额外的负重负担，表面处理采用细磨砂喷塑工艺，触感细腻不易残留指纹，同时也能提升壳体的耐刮擦性能，日常使用中轻微的磕碰和摩擦不会留下明显的划痕。在设计阶段还充分考虑了生产工艺的可行性，所有拔模角度控制在1.5度以上，避免压铸开模时出现粘模、拉伤的问题，壳体壁厚均匀控制在1.8毫米，不会出现壁厚差异过大导致的成型后缩痕、变形问题，局部需要加厚的位置都做了渐变过渡处理，减少应力集中的情况，提升壳体的整体结构强度，即使从1米高度的桌面意外跌落，也不会出现壳体开裂、接口变形的情况，能够满足日常使用的可靠性要求。
