天文观测用双子座迷你集线供电盒结构

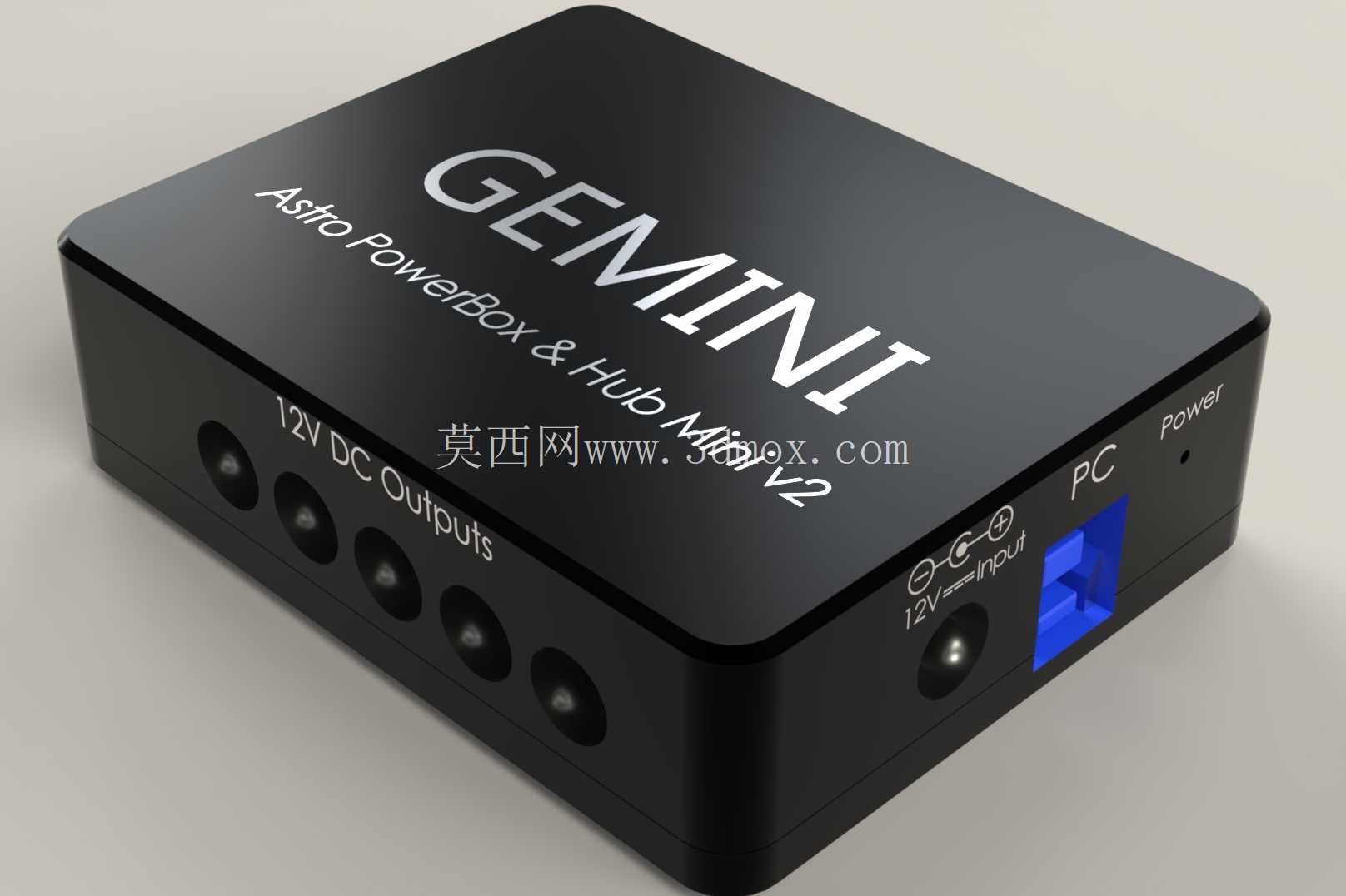

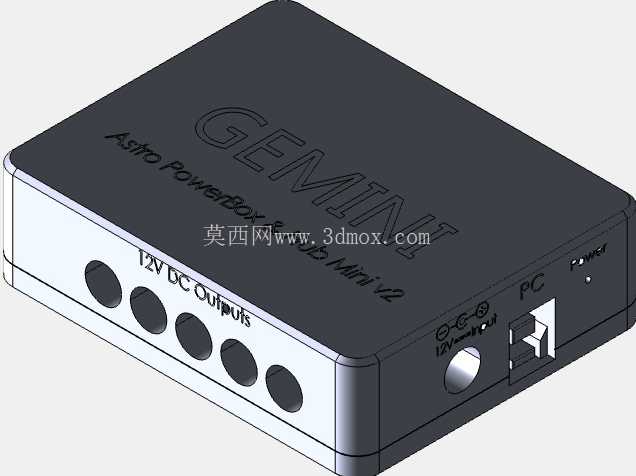

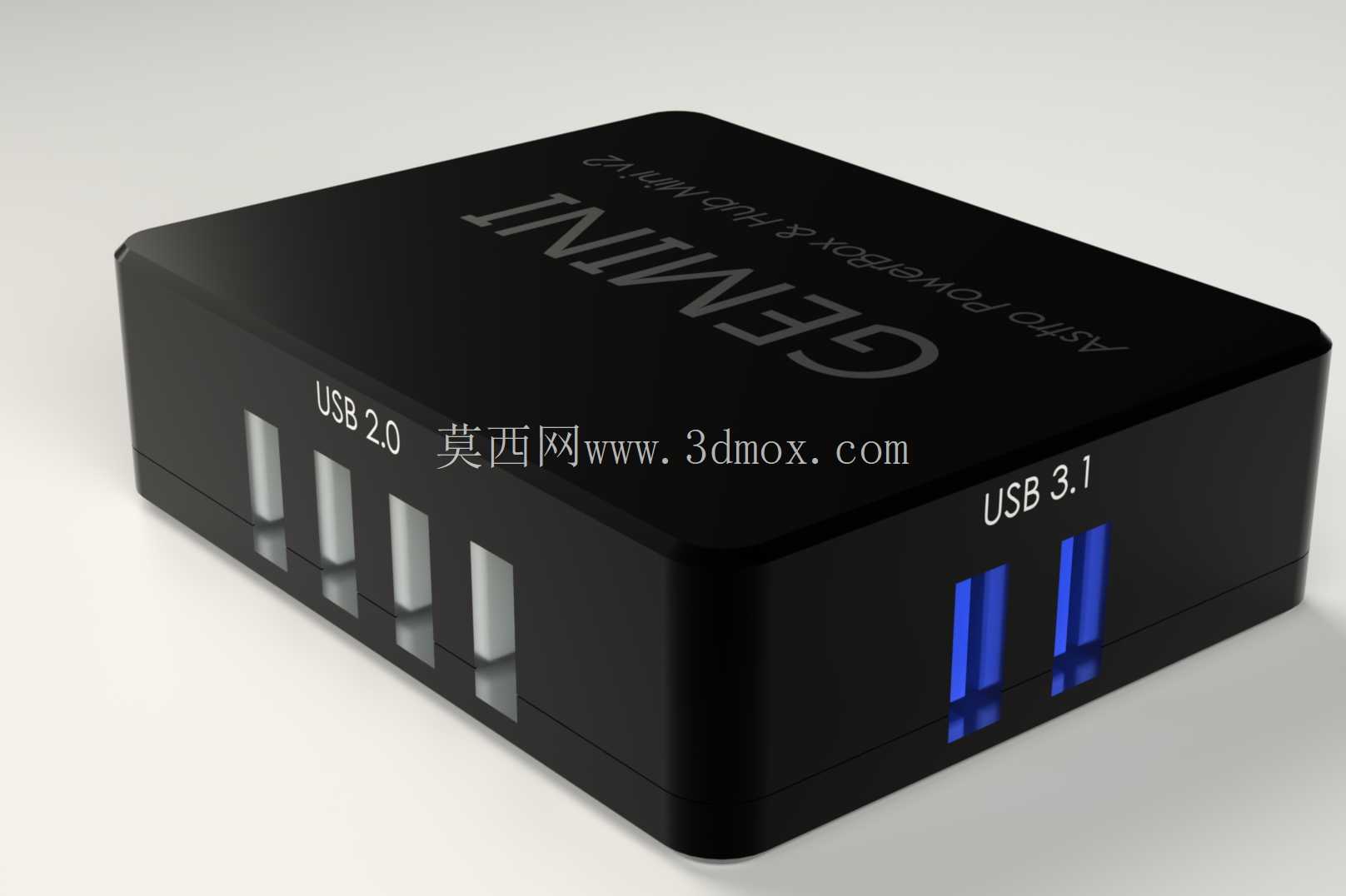

这款集线供电装置主要面向天文观测场景设计，解决野外或固定观测点多台天文附属设备的供电与信号传输杂乱问题，日常天文摄影作业中，赤道仪、导星相机、冷冻相机、电调焦、加热带等设备往往需要独立供电，零散的电源适配器与线材不仅容易拉扯牵绊，还会在观测过程中因为线材晃动影响成像精度，这款集成式Hub就是为整合这类供电与信号通路设计的。从结构设计来看，整体采用方正的铝合金壳体，边角做了小圆弧过渡处理，既避免锐边划伤操作人员，也能在紧凑的安装空间内减少磕碰对设备本身的损伤，壳体表面做了哑光黑色阳极氧化处理，一方面可以减少夜间观测时的反光干扰，避免杂光进入望远镜光路影响成像，另一方面铝合金材质本身的散热特性可以满足内部电路长时间工作的散热需求，不需要额外加装散热鳍片就能保证长时间低温环境下工作的稳定性。接口布局上，设备一侧设置了五路12V直流输出接口，全部采用通用的DC电源插座，匹配市面上绝大多数天文附属设备的供电插头，每路输出都做了独立的限流保护，避免单路设备短路导致整个供电系统瘫痪，影响正在进行的长曝光拍摄作业；另一侧设置了12V直流输入接口与PC通讯接口，输入接口支持宽电压输入，适配野外常用的铅酸电池、锂电池组的输出电压范围，PC接口采用标准USB-B型接口，既可以实现与控制电脑的通讯，也能通过电脑端软件监控每路输出的电流电压状态，部分版本还支持远程单路开关控制，方便观测者在电脑端直接控制不同设备的通断电，不需要在黑暗中摸索插拔线材。设备顶部做了激光蚀刻的标识，清晰标注了设备型号与各接口的功能定义，即使在夜间红光照明的观测环境下也能快速识别接口位置，避免插错接口导致设备损坏。尺寸设计上，整体长宽高控制在极小的范围内，可以直接固定在望远镜镜身或者赤道仪的鸠尾板上，不需要额外占用过多的安装空间，安装孔位兼容标准的天文设备安装螺孔规格，可以直接通过手拧螺丝固定，不需要额外加工转接件。壳体的拼接采用卡扣加内部螺丝的固定方式，接缝处做了错位防水设计，可以应对野外观测时的露水、零星小雨等恶劣环境，避免水汽进入内部导致电路短路。内部电路板的固定采用了绝缘柱支撑，避免电路板与金属壳体直接接触造成短路，所有接口的焊接位置都做了应力释放处理，避免频繁插拔线材导致焊盘脱落。从实际使用的角度出发，这款设备的设计充分考虑了天文观测的特殊使用环境，所有操作部件都做了加大处理，即使带着冬季观测用的厚手套也能顺利插拔线材、操作开关，电源指示灯采用低亮度的蓝色LED，既可以直观显示设备通电状态，又不会因为亮度过高产生杂光干扰。设备的输入输出线材都做了防拉扯设计，接口位置预留了线材绑扎的空间，可以将线材固定在壳体上，避免观测过程中线材被意外拉扯导致接口松动或者设备从安装位置掉落。在结构建模过程中，需要重点关注各接口的安装位置公差，保证壳体开孔与接口本体的配合间隙控制在合理范围内，既不能间隙过大导致灰尘水汽进入，也不能间隙过小导致装配困难；同时要注意壳体壁厚的均匀性，避免阳极氧化处理过程中因为壁厚不均出现色差；内部的空间布局要充分考虑电路板的尺寸与走线空间，避免高压部分与信号部分出现干扰，影响PC端通讯的稳定性。安装边界方面，设备底部的安装孔位间距符合天文设备的通用安装标准，可以适配市面上绝大多数的鸠尾板、镜箍等安装配件，不需要额外定制转接结构，设备整体重量控制在较低水平，不会给赤道仪增加过多的负载，影响赤道仪的跟踪精度。
