天文摄影用SVBony SV241电源集线盒结构

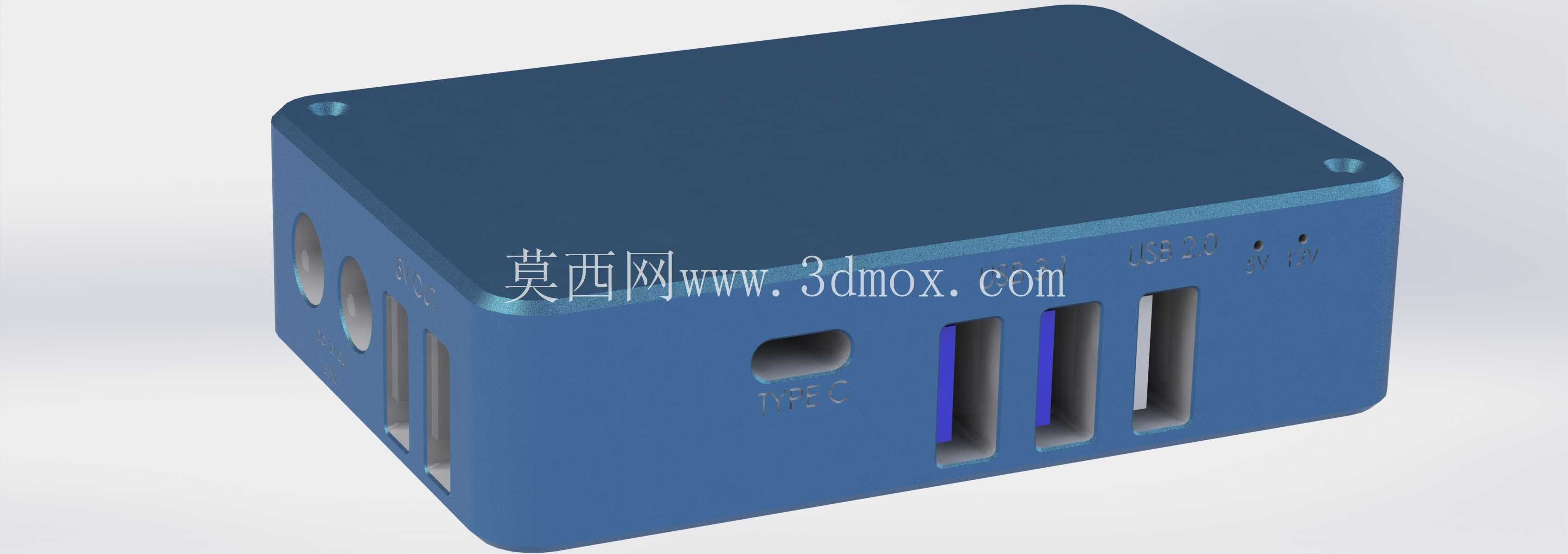

　　做天文观测配套设备结构设计快八年，这类户外便携供电集线装置的结构细节，往往直接决定野外观测的实际使用体验。这款集线盒的壳体采用一体化压铸成型工艺，整体为方正带圆角的块式结构，边角做了R2左右的圆弧过渡，既避免户外携带时剐蹭背包内衬，也能减少磕碰时的应力集中，毕竟野外观测转场经常要在碎石路、山路上颠簸，壳体的抗冲击性是结构设计首先要考量的点。从接口布局来看，壳体侧面预留了Type-C供电输入口、三个USB-A输出接口，还有两个圆形的直流电源输出位，接口排布的间距留足了12mm以上的操作空间，就算是带加粗屏蔽层的线材插头，插拨时也不会出现相邻接口互相干涉的情况，这点比很多市面上紧凑到插不上两个相邻插头的便携电源盒要实用很多——毕竟天文设备经常要同时接导星相机、冷冻CCD、电调焦、赤道仪加热带，多接口同时使用的场景非常普遍，接口间距不够的话实际用起来要额外带扩展坞，反而增加了户外布线的复杂度。

　　壳体顶面的四个角位预留了M3规格的沉头安装孔，沉头深度控制在1.8mm，安装后螺丝头不会突出壳体表面，既可以直接通过这四个孔把集线盒固定在赤道仪的鸠尾板侧边配套安装座上，也能配合魔术贴扎带固定在望远镜镜筒的抱箍上，安装适配性覆盖了天文观测设备的主流固定场景。壳体的侧壁厚度均匀控制在2.2mm，压铸成型时不容易出现缩孔、缺料的缺陷，内部的筋位布局沿着接口安装位做了放射状加强，既可以提升接口插拔时的结构强度，避免反复插拔导致接口座松脱，也能在壳体内部形成规整的走线空间，方便内部PCB板的固定和线材排布，不会出现内部线材挤压导致的装配干涉。

　　尺寸公差标注里提到手工测量存在0.2mm的偏差，这个公差范围对于压铸类的电子外壳来说是合理的，毕竟这类外壳不需要和精密光学部件做微米级配合，只要接口位置的公差控制在0.15mm以内，就能保证外接插头的顺利插拔，不会出现插头歪斜、插不到位的情况。从实际使用场景出发，这类集线盒主要是解决户外天文观测时多设备供电走线杂乱的问题，以往观测时经常要带多个独立电源、一堆延长线，布线乱了很容易在调整赤道仪指向时勾到线材，导致设备移位甚至扯落摔损，把多路供电输出集成在一个小巧的压铸盒里，既可以减少携带的配件数量，金属壳体还能起到一定的电磁屏蔽作用，减少供电线路的杂波对天文相机长曝光成像的干扰——很多入门玩家容易忽略供电杂波的问题，实际上长曝光拍摄时如果供电纹波过大，很容易在画面里出现固定条纹噪点，金属壳体的屏蔽作用刚好能缓解这个问题。

　　壳体表面做了哑光喷塑处理，深蓝色的涂层一方面是耐脏，户外使用沾了露水、灰尘很容易擦拭，另一方面哑光表面不会产生反光，避免夜间观测时壳体反射周围的杂光进入望远镜镜筒，影响暗空拍摄的效果，这点设计细节是真正用过天文设备的工程师才会考虑到的，如果是亮面外壳，哪怕是很微弱的红光照明，都可能在壳体上形成反光干扰成像。接口位置的边缘做了0.5mm的倒角，没有尖锐的批锋，插拔线材时不会划伤手，也不会割破线材的外皮，毕竟夜间观测时视线不好，操作全靠手感，边缘倒角的细节能大幅提升操作的安全性。壳体的合模线位置选在侧面靠下的位置，合模线的段差控制在0.1mm以内，后期打磨处理后几乎摸不出来，既不会影响外观质感，也不会在安装时卡到配套的固定座。内部的PCB安装柱高度统一为5mm，柱位底部做了R1的圆角过渡，避免压铸时应力集中导致柱位断裂，安装柱顶端预留了热熔铜螺母的嵌装位，相比直接用自攻螺丝固定PCB，嵌铜螺母的结构可以支持多次拆装维护，不会因为反复拆卸导致柱位滑牙，对于需要经常更换内置电池、检修电路的便携设备来说，这个结构的耐用性要高很多。
