台式计算机钣金CPU机箱结构设计

日常接触的台式计算机内部，CPU机箱作为核心硬件的承载防护结构，其设计合理性直接决定整机运行稳定性与硬件使用寿命，这款钣金材质的CPU机箱结构，完全围绕桌面级计算设备的实际装机需求展开设计，没有冗余的装饰性结构，所有弯折、开孔、预留位都对应实际装机的功能需求。从实际应用场景来看，这类机箱主要面向桌面台式办公主机、入门级工业控制主机的硬件承载需求，区别于全封闭的服务器机箱与追求外观灯效的电竞机箱，这款结构更偏向实用型装机场景，侧重硬件安装便利性与散热效率的平衡。

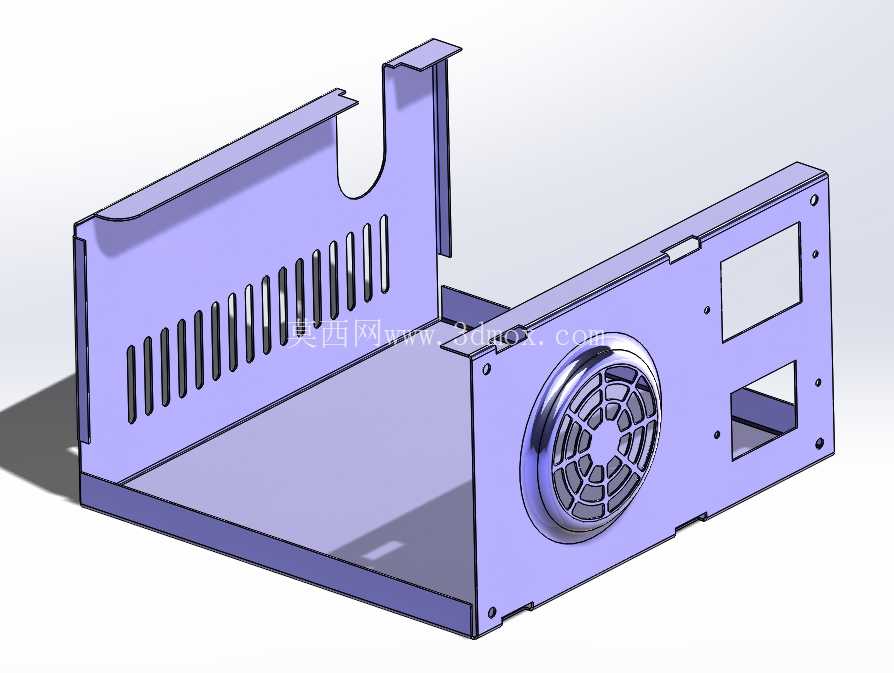

从结构功能特性来看，机箱主体采用单块钣金弯折成型的主体框架，减少了额外拼接件的数量，既降低了装配工序复杂度，也能提升整体结构的抗形变能力，日常搬运、挪动过程中不容易出现框架变形导致的硬件卡位问题。侧板位置预留的长条形通风栅格，是针对CPU区域被动散热+主动风冷的气流通道设计，栅格的开孔宽度控制在2.5mm，既可以保证气流顺畅通过，也能避免较大尺寸的杂物进入机箱内部触碰硬件电路，栅格的排布方向顺着机箱内部风扇的气流走向设置，能有效降低风阻，减少风冷运行时的风噪。机箱尾部的风扇安装位采用标准80mm轴流风扇的安装孔位，孔位公差控制在±0.1mm，适配市面上绝大多数同规格的散热风扇，风扇位周边预留的两个方形开孔，分别对应主板IO接口区与扩展卡位的安装位置，开孔边缘做了折边处理，既可以提升开孔处的结构强度，也能避免装机时锋利的钣金边缘划伤线材或者操作人员的手部。

设计思路上，这款机箱完全从装机的实际操作流程出发做结构优化：机箱顶部的U型避让缺口，是为了方便安装CPU散热塔时不用完全拆卸整个侧板，就能完成散热卡扣的固定操作，对于后期硬件维护、清灰更换硅脂的场景，能大幅减少拆装步骤。机箱底板的平整度控制在0.2mm以内，保证主板安装时不会因为底板凹凸导致主板PCB变形，底板上预留的主板固定铜柱安装位，按照M-ATX版型主板的固定孔位标准排布，每个安装位都做了压铆螺母的预留，不需要后期现场攻丝，直接用标准螺丝就能完成主板固定。机箱侧边的弯折卡扣结构，是用来配合侧盖板实现免螺丝固定的，卡扣的弯折角度经过反复调整，既能保证侧盖板安装后不会出现松动异响，也不会因为卡扣过紧导致拆卸时需要用蛮力撬动机箱造成漆面脱落或者结构变形。

从安装边界尺寸来看，这款机箱的内部净空高度预留了145mm，足够安装高度140mm以内的塔式CPU散热器，不会出现散热器顶到侧盖板的问题；显卡安装位的长度预留了240mm，适配绝大多数双风扇的独立显卡，满足日常办公、轻度图形处理的硬件扩展需求。机箱的外部整体宽度控制在180mm，属于紧凑型机箱的尺寸范畴，不会占用过多的桌面空间，适合办公工位空间有限的使用场景。机箱所有的钣金边缘都做了卷边或者钝化处理，没有裸露的锋利切口，符合电子设备硬件结构的安全设计要求，避免装机、维护过程中出现割伤风险。

在结构强度设计上，机箱的弯折处都做了加强筋的压型处理，虽然采用的是0.8mm厚度的冷轧钢板材质，但是通过弯折结构的加强，整体承重能力可以达到15kg以上，完全能够承载主板、硬盘、电源、散热风扇等所有内置硬件的重量，不会因为长期承重出现底板下沉变形的问题。机箱内部没有多余的凸起结构，所有的固定位都做了沉头处理，安装硬件后螺丝不会突出平面，避免刮伤线材绝缘层造成短路风险。电源安装位设置在机箱的后侧下方，重心靠下的布局能让机箱放置时更稳定，不容易被意外碰倒，电源位的通风孔与侧板的进风格栅、尾部的风扇出风位形成完整的散热风道，冷空气从侧板进入后，依次经过CPU区域、主板供电区、电源区域，最后从尾部风扇位排出，能快速带走硬件运行产生的热量，保证机箱内部温度维持在硬件正常工作的温度区间内。
