压铸生产用塑料流道分配构件结构设计

项目分类:铸造模 发布时间:2026-06-29 ID:1194527
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计
  • 压铸生产用塑料流道分配构件结构设计

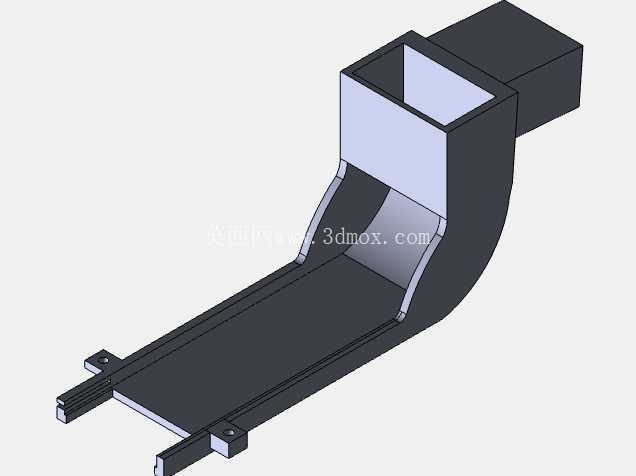

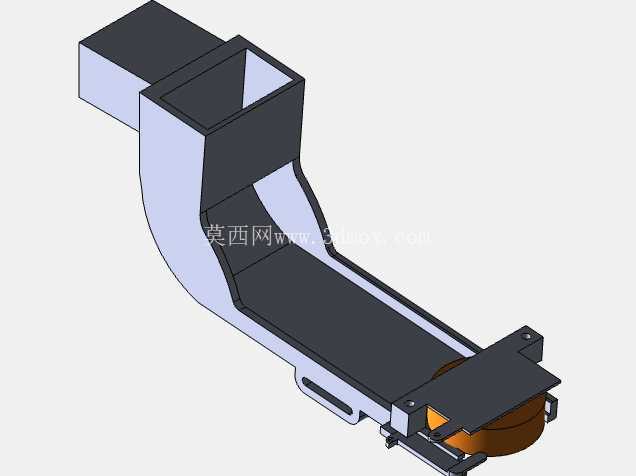

  从结构设计逻辑来看,整个构件采用弯转式流道布局,上部为方正的接料仓结构,采用大开口矩形截面设计,能够直接对接上游送料管路的出料端,足够的接料截面可以缓冲原料输送过程中的流量波动,避免来料压力突变导致的喷溅或断料问题;接料仓向下平滑过渡为倾斜收窄的导流槽,槽体两侧设置向上翻折的挡边结构,全程约束熔融塑料的流动路径,防止物料在导流过程中从侧边溢出,导流槽的弯曲弧度经过反复校核,既保证物料依靠自身重力即可顺畅下滑,不会在弯折处出现物料滞留堆积,又能通过截面的逐步收窄对物料流进行规整,让流出的料流保持稳定的厚度与宽度,匹配下游模腔的进料口尺寸要求。在压铸成型生产的物料输送环节,熔融态塑料原料的流道分配均匀性直接决定后续模腔进料的一致性,这款塑料分配构件正是针对该工况设计的导流送料部件,主要布置在压铸模进料端与原料输送管路的衔接位置,承担将上游输送来的熔融塑料按预设流量分流导向至各模腔进料口的作用,避免单路进料导致的模腔填充速率不均、局部缺料或飞边缺陷。

  构件底部伸出的两个带安装孔的固定支脚是整个部件的安装定位结构,支脚与导流槽主体采用一体化成型设计,安装孔的位置公差控制在±0.1mm范围内,安装时可通过螺栓直接将构件固定在压铸模的进料侧安装基面上,安装基面与导流槽出料端的垂直距离预留有15mm的调整间隙,方便现场根据不同模腔的进料高度做细微的位置调整,不需要额外加工转接垫块。导流槽末端的出料口采用平直切口设计,切口平面与安装基面保持平行,保证流出的料流能够垂直落入模腔进料口,不会出现料流偏斜导致的单侧填充过快问题。

  从实际应用场景来看,这类分配构件多用于中小型塑料件压铸生产的多腔模进料工位,相比传统的直落式进料结构,弯转型导流设计可以降低熔融物料的下落速度,减少高速料流对模腔表面的冲刷,延长模具型腔的使用寿命,同时两侧挡边的设计也能减少物料与空气的接触面积,降低熔融塑料在输送过程中的热量散失,避免料流表面提前冷却结皮影响成型质量。在建模设计过程中,整个构件的壁厚采用均匀化设计,主体壁厚保持4mm,固定支脚位置因为需要承受螺栓锁紧的应力,局部加厚至6mm,避免安装时出现应力开裂;弯折位置全部采用R5mm的圆角过渡,既减少应力集中点,也能防止物料在转角处挂料残留,日常生产结束后的清理工作也更加便捷,只需要用压缩空气从接料仓端吹扫即可将残留的冷却料块从出料端吹出,不需要拆解构件。

  构件的整体外形尺寸控制在长280mm、宽120mm、高180mm范围内,安装时占用的模具周边空间较小,不会与模具的抽芯机构、冷却管路产生位置干涉,适配市面上多数100-200吨锁模力的压铸设备进料工位安装使用。在结构细节处理上,接料仓的上口边缘做了2mm的外翻边设计,一方面可以增加上口的结构强度,避免长期接料过程中被料流冲刷导致边缘变形,另一方面外翻边也能与上游送料管路的密封软圈紧密贴合,减少输送过程中的热量泄漏。导流槽的底面设计有0.3°的斜度,从接料仓端向出料端逐步降低,进一步提升物料的流动顺畅性,即使是流动性稍差的改性塑料原料,也能在重力作用下顺利流向出料口,不会在槽底出现积料问题。
