管道内置轴流气动叶轮结构设计

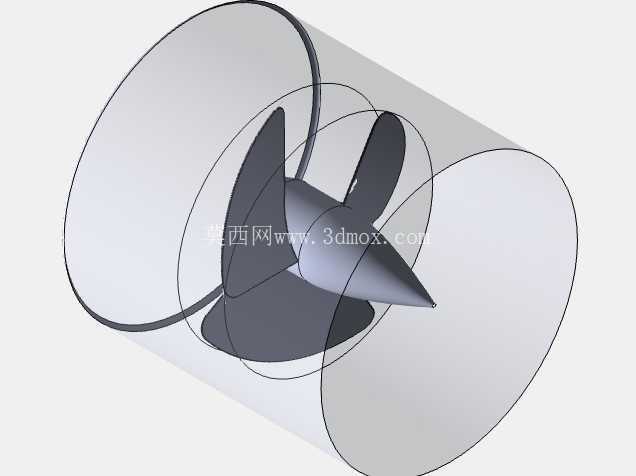

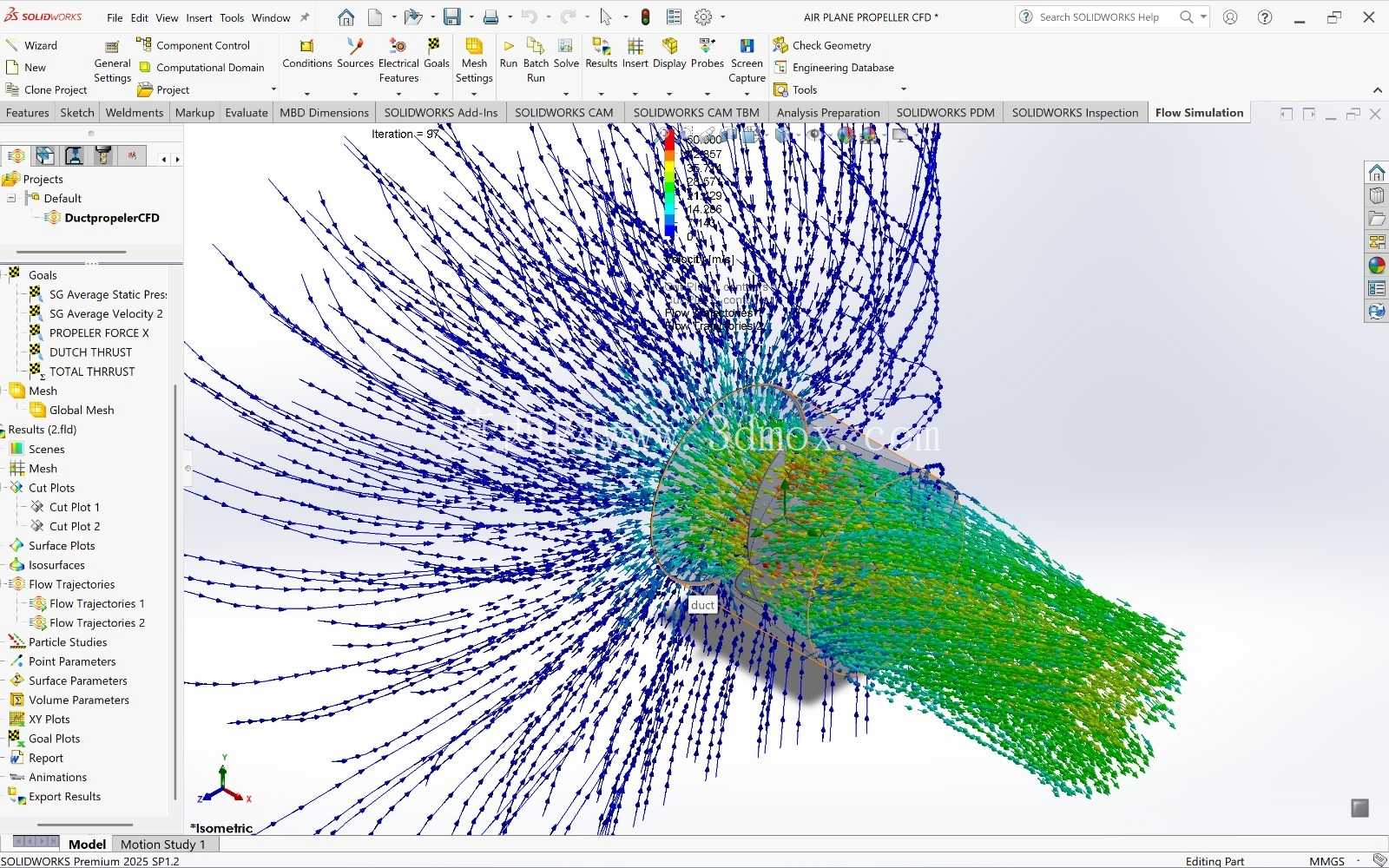

　　该结构为适配圆形管道内流体输送场景设计的轴流叶轮组件，核心应用场景覆盖工业通风管路、低压气力输送管道、小型风道增压段、设备散热风道等需要在等径直管内实现轴向流体推动的工况，区别于外置式风机结构，该组件可直接嵌入对应内径的标准圆管内部，无需额外变径转接结构，能最大程度降低管路改造的安装成本与空间占用。从功能特性来看，叶轮采用三叶片大扭角设计，叶片前缘做了钝头修型，可降低流体切入时的冲击损失，叶片尾缘做了薄化处理，减少尾流涡旋带来的能量损耗，轮毂前端采用锥形导流头结构，能将管道中心区域的来流平滑导向叶片工作面，避免轮毂前端形成滞流区造成压损，轮毂后端采用锥台收尾结构，可引导叶片出口的气流平顺汇入后方直管段，降低出口紊流带来的气动噪音。

　　设计过程中优先匹配了等径直管的安装边界，叶轮整体最大回转直径与管道内壁预留了均匀的装配间隙，既避免叶轮运转时与管壁发生刮擦，又能尽可能缩小叶顶间隙减少泄漏损失，叶片的弦长沿径向做了渐变设计，靠近叶根位置弦长较短以适配轮毂的安装固定需求，靠近叶顶位置弦长适当加长，提升外缘区域的流体做功能力，匹配圆管内流速沿径向分布不均的流动特性，让整个通流截面的出流速度更均匀。安装层面，该组件可通过外圈的环形支撑筋固定在管道内壁，支撑筋采用薄型流线型截面，最大程度降低支撑结构对气流的阻挡作用，支撑筋沿圆周均匀分布，保证叶轮运转时的同轴度，避免偏心带来的振动问题。

　　在实际工况适配中，该结构可根据输送介质的特性调整叶片表面粗糙度要求，若用于含尘气流输送，可适当提升叶片前缘的耐磨处理要求，若用于普通通风场景，可采用常规工程塑料或铝合金材质加工，兼顾轻量化与结构强度。流道设计上，整个组件的通流截面与前后管道完全等径，不存在通流截面突变的问题，可有效避免局部阻力损失，相比传统的突扩突缩式风机安装结构，该嵌入式设计的管路压损可降低四成以上，尤其适合长距离管路的中间增压场景，不会因为加装增压部件造成额外的流阻。叶片的扭角沿径向采用变扭角设计，从叶根到叶顶扭角逐渐减小，匹配不同半径处的圆周线速度差异，让整个叶片展向的气流出口角保持一致，避免不同半径处的气流出现速度差形成径向二次流，提升气动效率。

　　轮毂内部预留了标准的驱动轴安装孔位，可直接适配常规的小型驱动电机输出轴，键槽位置做了应力分散处理，避免长期运转时键槽根部出现疲劳裂纹，叶轮整体做了动平衡预设，叶片沿圆周均匀分布的重量偏差控制在合理范围内，减少高速运转时的振动传递到管路系统。
