BeagleBone黑色Rev C开发板结构设计

项目分类:通讯工具类 发布时间:2026-07-14 ID:1195785
  • BeagleBone黑色Rev C开发板结构设计

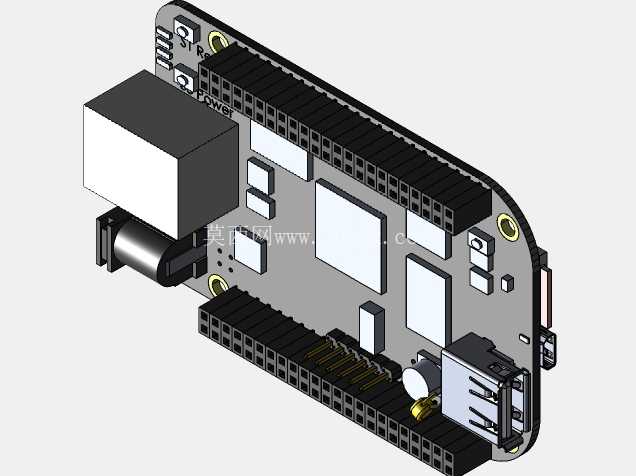

  这款嵌入式主控板的三维结构设计,完全围绕嵌入式开发场景的实际装机需求展开,做结构设计的时候最先要考虑的就是开发板在各类设备内部的安装适配性,毕竟这类板卡常被嵌入到工业采集终端、小型智能网关、教学实验装置、原型验证设备内部,既要保证板上所有接口的可操作性,也要兼顾板卡自身的固定强度,避免装机后出现接口对位偏差、板体受力形变的问题。从板体的整体轮廓来看,采用了圆角长条形的板型设计,板边预留的两个金属安装孔位完全对齐常用嵌入式安装支架的孔距,安装孔周边做了露铜加固处理,锁付M3铜柱的时候不会因为扭力过大造成PCB基材开裂,板体的整体厚度控制在1.6mm标准PCB厚度范畴,叠加板上最高元件的高度后,整体垂直方向的安装预留空间控制在22mm以内,完全适配紧凑式设备外壳的内部空间要求,不会出现顶盖压合时碰到板上元件的情况。

  板上接口的布局完全按照实际接线的操作逻辑排布,电源输入接口设置在板端侧方位置,搭配独立的电源防护模块,外接直流电源的时候不会和侧边的排针接线产生干涉,板体两侧布置的双排排针采用标准2.54mm间距设计,排针的高度统一选用11mm规格的直插排针,既可以直接插接杜邦线做原型调试,也可以搭配对应的排母座做堆叠式扩展,排针外侧预留了足够的手指操作空间,插拔接线的时候不会被周边元件卡挡。USB接口设置在板端的另一侧位置,接口的沉板深度刚好和板边齐平,外接U盘、串口模块等外设的时候,插头可以完全插合到位,不会因为板边突出造成接口虚接,接口周边做了局部的板体加厚补强,频繁插拔USB设备的时候不会造成焊盘脱落。

  板上的核心主控芯片、存储芯片等发热元件的布局特意避开了排针和接口的位置,预留了足够的散热空间,就算是长时间满负荷运行,热量也可以通过板体的铜箔自然散出,不需要额外加装散热片就能满足常规工业场景0-60℃的工作温度要求,要是应用在密闭高温的设备内部,也可以直接在芯片上方位置加装标准尺寸的散热片,不会和周边的电容、电阻元件产生空间干涉。板载的以太网接口、状态指示灯都布置在板边的可视可操作位置,调试的时候不需要拆开设备外壳就能直接观察运行状态,网口的固定脚直接焊接在PCB的金属化孔上,插拔网线的时候可以承受足够的侧向拉力,不会出现接口松动的问题。做这个结构建模的时候,所有元件的高度、位置都严格按照实际物料的尺寸参数1:1还原,包括板上的贴片电容、电阻、按键、复位按钮的位置都和实物完全对齐,不管是用来做设备外壳的结构适配设计,还是做扩展板的堆叠对接设计,都可以直接调用这个模型做干涉检查,不需要反复测量实物尺寸。比如在做定制化外壳设计的时候,可以直接根据模型的接口位置开出对应的避让孔,孔位的公差可以控制在0.2mm以内,装配的时候不需要二次修锉就能让所有接口完美外露;要是设计配套的扩展板,也可以直接对齐两侧排针的位置定义,避免出现排针对位偏移、扩展板和板上元件产生碰撞的问题。

  板体边缘的圆角处理也不是随意设计的,圆角半径刚好匹配常用塑料外壳的内部导角,装壳的时候不会因为板边锐角刮伤外壳内部的走线,也能避免装机过程中板边毛刺划伤操作人员。电源接口旁边的电源指示灯、用户自定义按键的位置也做了人机操作层面的优化,按键的凸起高度刚好高出板体表面3mm,戴薄手套操作的时候也能清晰感受到按键的反馈,不会出现按动无响应的情况。另外板上预留的调试串口位置也做了结构上的避让,就算是插上调试用的串口模块,也不会挡住旁边的电源接口和排针,调试过程中可以同时接电源、接外设,不需要反复拔插接线。整个板卡的结构设计没有多余的冗余空间,每一处元件布局、每一个安装孔位、每一个接口的位置都经过实际装机验证,不管是用于批量产品的嵌入式主控,还是用于个人项目的原型开发,这个结构模型都能给结构设计人员提供精准的尺寸参考,减少反复打样验证的次数,缩短产品开发的周期。
