导轨安装式明纬NDR-240开关电源

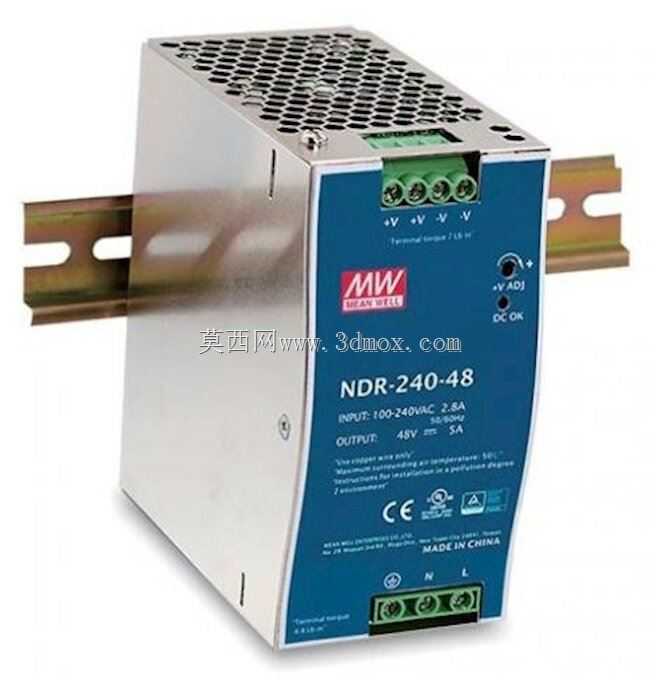

　　这款导轨安装式直流电源，是工业控制柜内部直流供电环节的核心配套部件，日常多用于自动化产线控制柜、机床电控柜、分布式工业IO系统、楼宇自控机柜内部，为柜内的PLC模块、传感器、中间继电器、工业通讯模块、小型执行器件提供稳定的直流供电输出。从结构设计来看，整机采用金属镀锌壳体，表面做了钝化防锈处理，壳体上部冲压有密集的六边形通风孔，既可以保证内部功率器件工作时的自然对流散热，又能避免较大尺寸的异物落入壳体内部触碰带电部件，壳体的折边做了圆角处理，安装时不会划伤操作人员的手部，也不会刮损柜内的线束绝缘层。安装结构采用标准DIN导轨卡扣设计，可直接卡装在电控柜内通用的35mm标准安装导轨上，卡扣自带弹性锁止结构，卡装到位后会自动锁定，

　　不会因为设备运行的振动出现松脱移位，拆卸时只需要拨动卡扣的解锁拨片即可快速取下，不需要额外的固定螺丝，能大幅提升柜内器件的装配效率。接线端子分为上下两排布置，上排为直流输出端子，标注有清晰的电压极性标识，下排为交流输入端子，标注有火线、零线、接地的对应标识，端子采用螺丝压接结构，可适配多股软线与单股硬线的压接需求，压接后接触电阻小，大电流输出时不会出现端子过热的问题。面板上集成了直流输出电压微调电位器与工作状态指示灯，正常输出时指示灯为常亮状态，方便运维人员在柜外快速判断电源的工作状态，不需要额外测量输出电压。整机的外形尺寸充分考虑了柜内安装的空间利用率，宽度方向做了窄型化设计，在导轨上安装时占用的安装位空间小，

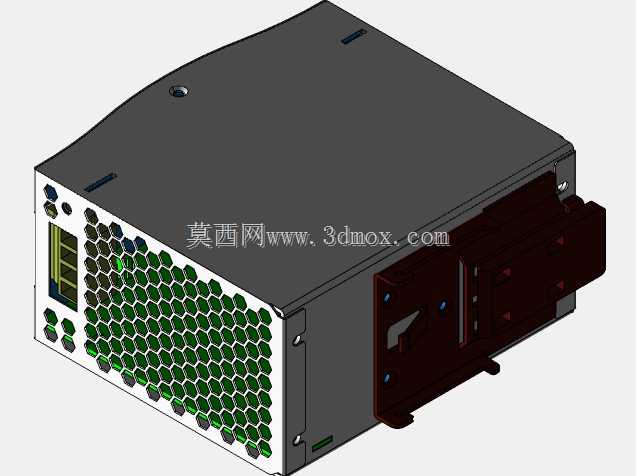

　　不会和相邻安装的断路器、端子排等器件产生空间干涉，壳体的深度尺寸适配常规电控柜的内部安装深度，不会出现柜门关合受阻的问题。内部电路采用成熟的开关电源拓扑结构，具备过流、过压、过热保护功能，当输出侧出现短路或者过载情况时，电源会自动进入保护状态，故障排除后可自动恢复正常输出，不会因为单点故障导致电源本身烧毁，也不会影响前端交流供电回路的其他器件正常工作。建模过程中完整还原了壳体的散热孔结构、导轨卡扣的装配关系、端子的位置尺寸、面板标识的布局，可直接用于电控柜的三维布局布线设计，提前校验安装间隙，避免实际装配时出现器件干涉、布线长度不足的问题。
