ESP32WROOM30PINC型开发板结构设计

在物联网终端、嵌入式控制项目的硬件选型与结构适配环节，核心主控模块的安装兼容性、引脚排布合理性直接决定整机的装配效率与后期维护便捷度，这款ESP32 WROOM 30PIN C型模块的三维结构设计，完全围绕实际量产装配的需求展开，没有多余的装饰性结构，所有特征都服务于硬件功能落地与安装适配。

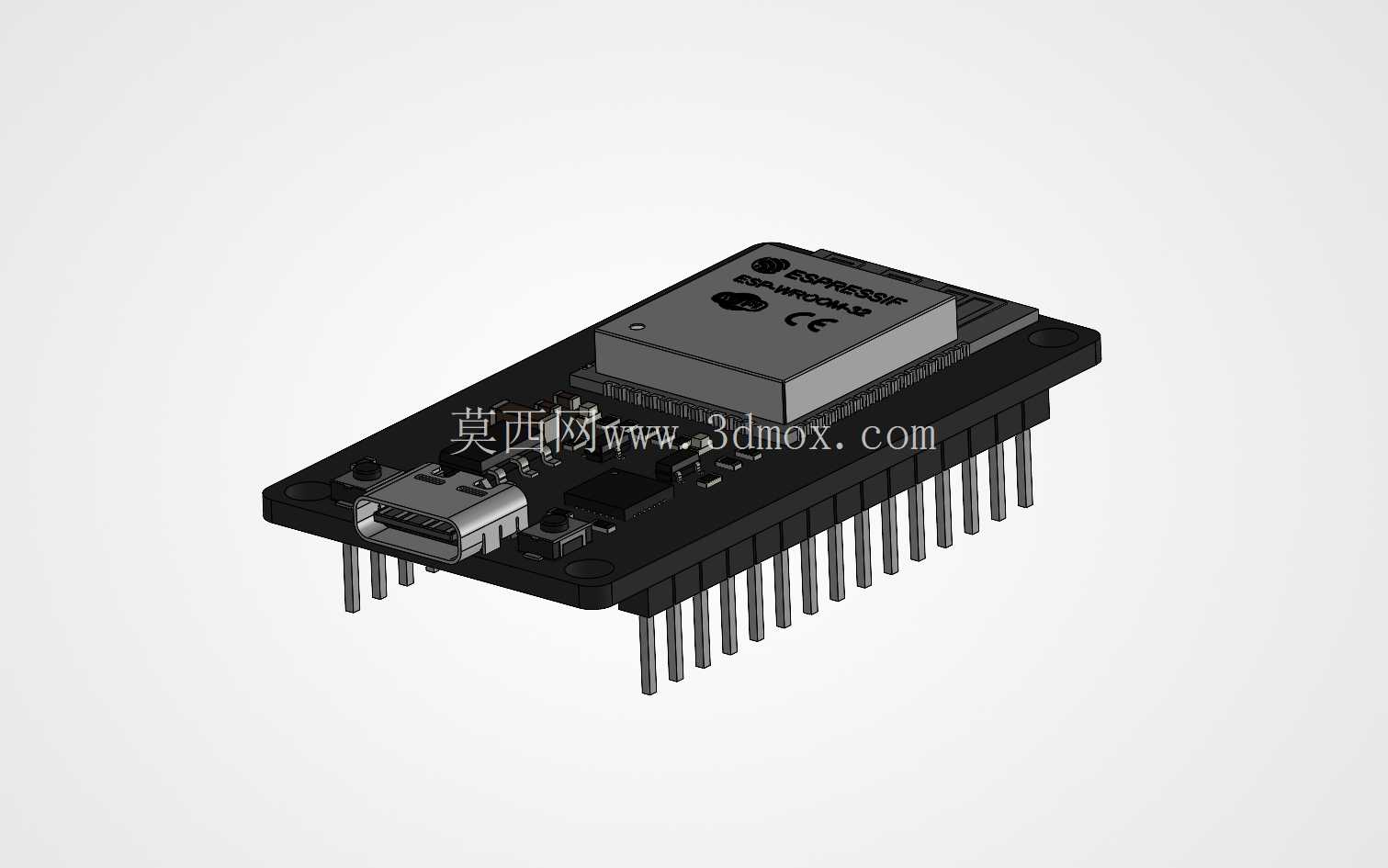

从实际应用场景来看，这类模块常被嵌入到智能家居控制节点、工业现场数据采集终端、小型智能硬件设备当中，作为核心主控承担WiFi+蓝牙无线通信、外设驱动、数据运算处理的功能，所以结构设计首先要保障模块本身的防护性，同时兼顾排针焊接后的插拔空间、接口对位精度。模块主体采用屏蔽罩覆盖核心射频与主控芯片区域，金属屏蔽罩的边缘做了微小的折边处理，在三维建模时特意预留了0.15mm的装配公差，避免屏蔽罩与下方PCB基板焊接时出现偏位顶起的问题，同时屏蔽罩表面的标识凹槽做了浅浮雕处理，深度控制在0.2mm，既可以清晰呈现合规标识，又不会因为凹槽过深影响屏蔽罩的结构强度，避免量产冲压时出现板材开裂的情况。

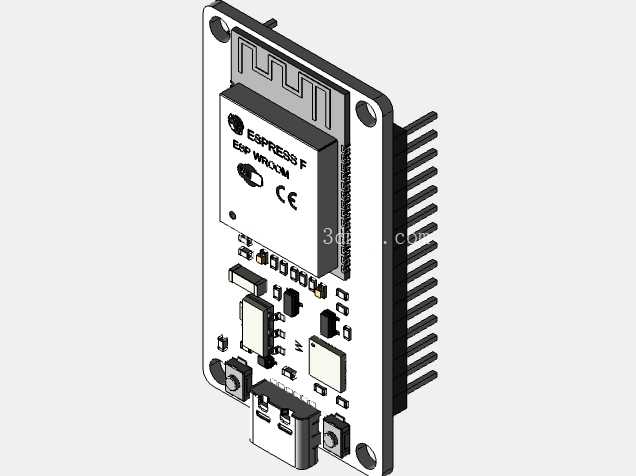

PCB基板的外形尺寸严格遵循行业通用的30Pin模组适配规范，板边到两侧排针的距离预留了标准2.54mm排针的焊接操作空间，排针引脚的伸出长度做了精准约束，引脚露出PCB背面的长度控制在3.2mm，既可以满足常规母座的插接深度要求，又不会因为引脚过长导致波峰焊时出现连锡、引脚歪斜的问题。板载的Type-C接口位置做了结构强化设计，接口周围的PCB区域预留了加固焊盘的位置，建模时特意将接口的金属外壳与PCB板边的距离控制在0.8mm，方便后期外壳设计时做接口对位的避让槽，同时避免插拔数据线时外力直接作用在焊盘上导致接口脱落。

设计过程中，对模块的安装边界做了全维度的校核：模块整体高度从PCB底面到屏蔽罩顶面的尺寸控制在8.5mm以内，能够适配绝大多数薄型智能硬件的内部安装空间，不会出现内部空间干涉的问题；两侧排针的引脚间距严格遵循2.54mm标准间距，每个引脚的位置度公差在建模时设置为0.05mm，保障模块可以直接插接到通用的底板载板上，不需要额外做引脚修正。模块上的被动元器件排布都做了高度校核，最高的电容元件高度不超过屏蔽罩顶面，避免屏蔽罩装配时挤压元件造成虚焊或者元件损坏。

从结构设计的思路来看，整个模型没有做过度的参数化冗余，所有的倒角、让位、结构特征都对应实际生产中的工艺要求：PCB板的四个角做了R0.5mm的圆角处理，避免板边毛刺划伤装配人员，同时减少运输过程中板边崩边的概率；排针的塑胶定位座与PCB之间预留了0.1mm的间隙，方便焊接时助焊剂的挥发，减少焊盘残留的问题。在射频区域的屏蔽罩下方，建模时特意预留了净空区域的结构标识，提醒硬件设计人员该区域不能走线、不能布置金属元件，避免影响无线通信的信号强度。

针对实际装配中的常见问题，这款模型在设计时就做了对应的结构优化：Type-C接口的舌片位置做了对位标识，方便外壳设计时精准开出数据接口的开孔，避免开孔偏位导致数据线无法插入；排针的引脚末端做了微小的导向倒角，插接载板时可以顺利对准母座孔位，不需要反复调整位置；屏蔽罩的焊接定位点在模型上做了清晰的结构呈现，方便SMT贴片时的视觉定位，提升贴片的良率。

对于嵌入式硬件开发、结构设计人员来说，这个三维模型可以直接导入到整机装配文件中做干涉检查，提前验证模块在外壳内部的安装空间、接口对位、排针连接的空间余量，不需要反复打样验证模块尺寸，能够大幅缩短硬件开发的周期，减少结构适配阶段的试错成本。模型中所有的结构特征都对应实际量产的模块尺寸，没有做理想化的简化，比如排针的塑胶座分型线、屏蔽罩的冲压合模线、接口的金属弹片结构都做了还原，能够完全模拟真实模块的装配状态，避免因为模型简化导致的装配干涉问题。
