明纬NDR-480导轨式开关电源结构模型

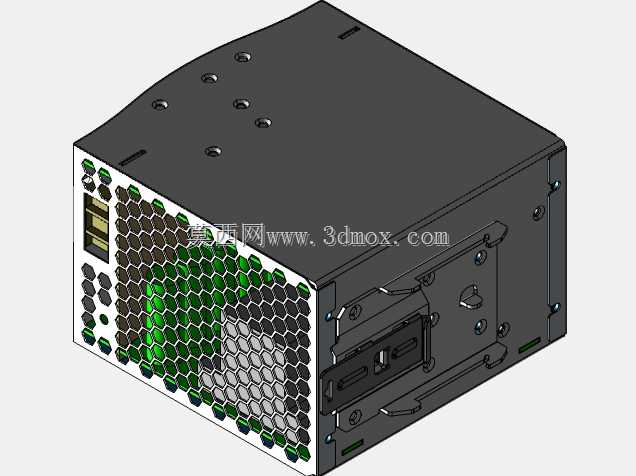

　　这款导轨式开关电源的三维建模还原了明纬NDR-480系列的实际结构特征，在工业电控系统设计中，这类电源是控制柜内部直流供电的核心部件，常见于工厂自动化产线的PLC控制柜、分布式IO站点、工业机器人周边电控柜、机床操作回路供电场景，承担着将工频交流电转换为稳定低压直流电的作用，为柜内的控制器、传感器、中间继电器、通讯模块等器件提供可靠的工作电源。从实际安装场景来看，该电源采用标准DIN导轨卡扣设计，建模时完整还原了背部的导轨安装卡槽结构，安装时无需额外打孔固定，直接卡装在电控柜内的35mm标准导轨上即可，和柜内的断路器、端子排、继电器等元件排布逻辑一致，能有效利用柜内导轨的安装空间，减少柜体内部的布线杂乱问题。

　　模型还原了产品的实际外形边界，整体为长方体金属壳体结构，顶面设计有密集的通风散热孔阵列，这一结构是为了满足电源长时间满负载运行时的自然散热需求，避免内部功率器件积热导致的性能衰减或寿命缩短；壳体侧面的蓝色标识区域还原了产品的参数标注位、状态指示灯开孔，以及输入输出接线端子的位置，输入端子位于壳体上部，接入交流市电，输出端子位于下部，引出直流供电线路，上下分区的接线设计能有效区分强电输入与弱电输出回路，减少布线时的误接概率，也方便后期运维时的线路排查。建模过程中对安装边界做了精准还原，电源的宽度、高度、深度尺寸完全匹配实际产品的安装尺寸，在做电控柜布局设计时，可以直接将该模型导入装配体，核对与周边元件的安全间隙，

　　尤其是接线区域的预留空间，确保实际接线时端子处有足够的操作空间，不会出现和相邻元件干涉的问题；同时壳体上的安装固定卡扣、接地端子位置也做了细节还原，方便设计时核对接地线路的连接路径。从功能特性来看，该系列电源具备宽电压输入适配能力，能在工业现场常见的电压波动环境下稳定输出直流电压，模型还原的金属壳体不仅起到结构防护作用，还具备电磁屏蔽效果，能减少工业现场的电磁干扰对电源输出稳定性的影响，同时也能避免电源自身的开关谐波干扰柜内其他精密电控元件的正常工作。在做设备三维布局时，这类电源模型的精度直接影响到柜体整体的布线合理性，比如电源上部的进线空间需要预留足够的弯曲半径，避免强电线路过度弯折导致的绝缘层破损，下部出线空间要和线槽位置对齐，减少直流供电线路的走线长度，降低线路压降带来的供电不稳定问题。
