八木2.4GHz高增益定向WiFi天线结构

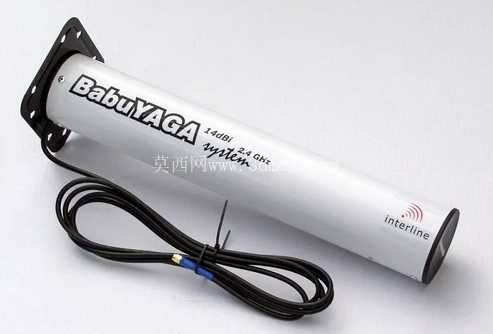

　　这款定向天线采用八木-宇田经典辐射结构设计，核心工作频段覆盖2.4GHz通用ISM频段，峰值增益可达14dBi，相较于全向天线能够将射频能量集中在轴向窄波束范围内，大幅提升点对点通讯链路的信号强度与抗干扰能力，在户外远距离WiFi组网、无线视频传输、工业无线传感网络部署、业余无线电通讯等场景中有着广泛的应用空间。从结构设计层面来看，天线主体采用圆柱形密封外壳设计，外壳选用耐候性工程塑料材质，表面做哑光抗紫外线处理，能够适应户外日晒雨淋的复杂工况，避免内部辐射振子长期暴露在环境中出现氧化、腐蚀问题，延长设备户外使用寿命。

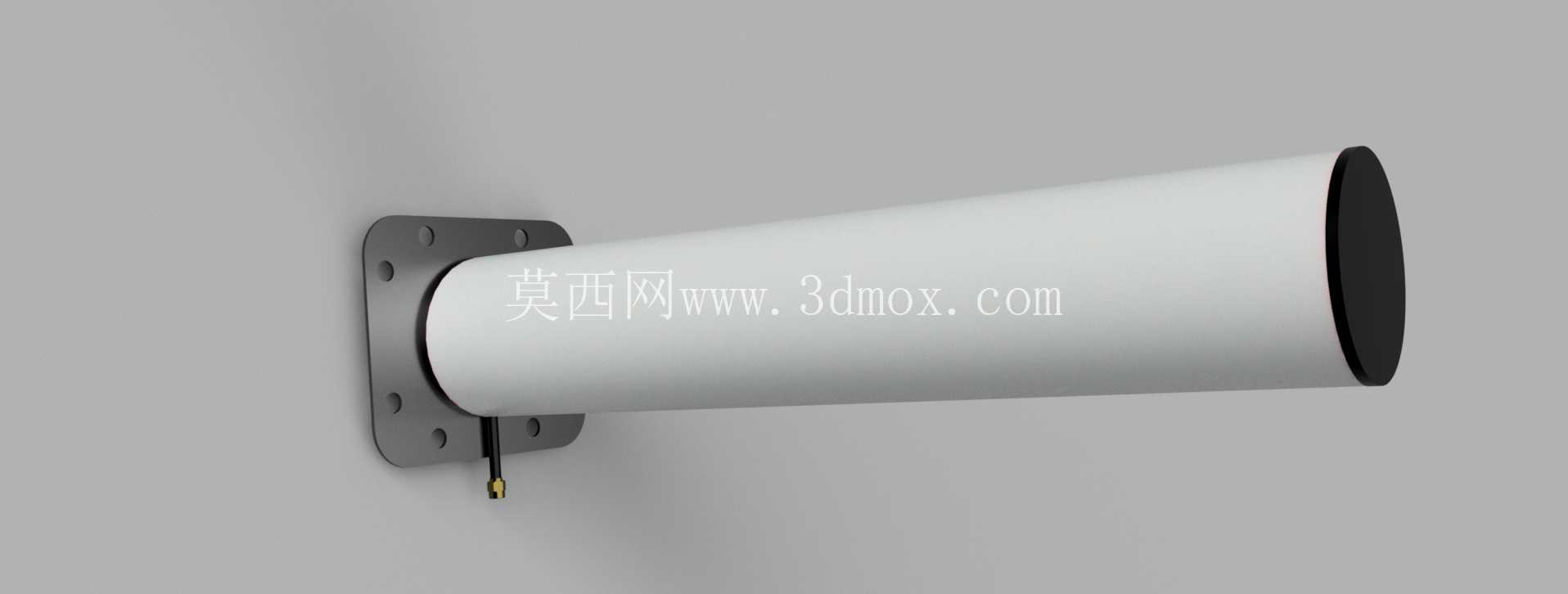

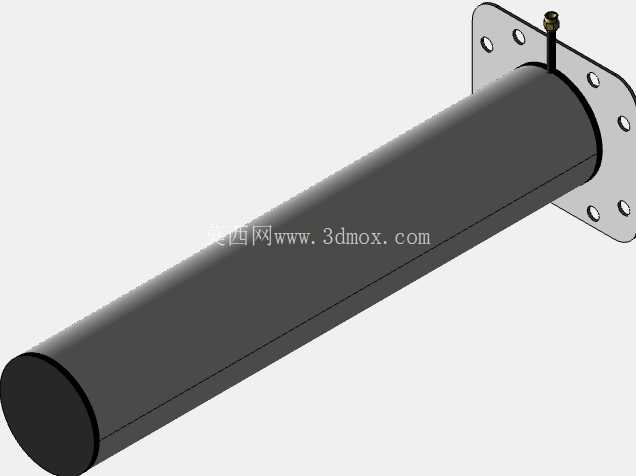

　　外壳一端集成方形法兰安装底座，底座上预留四个对称分布的安装孔位，安装时可通过螺栓直接固定在墙面、杆塔、设备机柜外侧等硬质安装面上，法兰与外壳衔接处做了防水密封胶圈设计，能够满足IP65级别的防水防尘要求，适配户外露天安装的使用需求。天线辐射端位于圆柱外壳远离安装法兰的一端，内置的引向器、反射器与有源振子经过精准尺寸调校，所有振子的长度、间距均按照2.4GHz中心频段的波长参数做匹配优化，确保在2400MHz-2483.5MHz的全频段范围内都能保持稳定的增益表现与驻波比参数，减少信号反射带来的功率损耗。

　　天线的信号馈线采用低损耗同轴电缆，线缆从安装法兰侧引出，线缆与外壳衔接处做了应力释放结构设计，避免安装布线过程中线缆弯折过度导致内部芯线断裂，线缆末端标配标准SMA射频接头，可直接对接无线AP、数传电台、WiFi模块等常见射频设备，无需额外做转接头适配。从安装边界维度来看，圆柱主体的直径控制在50mm以内，整体长度不超过300mm，搭配方形法兰底座的安装孔距为70mm，安装时仅需要在固定面预留直径80mm的圆形操作空间即可完成螺栓紧固作业，不会占用过多安装位置，即使是在杆塔横担、墙面边角等狭小安装区域也能顺利部署。在实际工程应用中，这类高增益定向天线常被用于点对点无线桥接场景，当两点之间距离在1-3公里范围内且无明显遮挡时，搭配两端的高增益八木天线即可实现稳定的网络信号传输，替代有线光纤布线，大幅降低野外、厂区、园区等场景的网络部署成本；在工业无线传感场景中，将天线对准传感节点汇聚方向，能够有效提升弱信号区域的终端接入成功率，避免金属设备遮挡带来的信号衰减问题；在无线视频监控部署中，搭配定向天线可将前端摄像头的视频流稳定回传至监控中心，减少信号丢包带来的画面卡顿、延迟问题。

　　设计过程中需要重点关注振子的尺寸精度与装配同轴度，所有内置金属振子均采用抗氧化铜质材料，通过绝缘支撑件固定在外壳中轴线上，避免振子偏移导致天线方向图畸变、增益下降；外壳内壁做了屏蔽处理，减少来自安装背面方向的信号干扰，提升天线的前后比参数，让主瓣方向的信号能量更加集中。馈线的长度可根据实际安装需求做定制化调整，但过长的馈线会带来额外的信号损耗，工程选型时需要根据安装位置与射频设备的间距合理选择馈线长度，必要时可在设备端增加信号放大模块补偿线缆损耗。日常安装调试时，需要将天线的轴向对准通讯对端的天线位置，通过微调水平与俯仰角度找到信号强度最佳的固定点位，再锁紧法兰螺栓完成固定，避免后期受风、震动影响出现天线指向偏移，导致通讯链路质量下降。
