DIY双目数码夜视镜结构设计方案

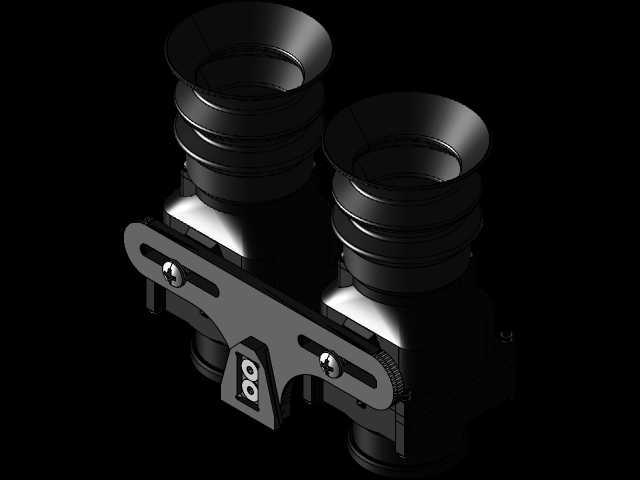

　　这款双目结构的数码夜视观测设备，核心面向户外夜间观测、低照度环境作业、休闲射击活动配套等场景使用，区别于传统单目夜视设备的单眼观测局限，双目结构更符合人眼日常观测习惯，长时间佩戴使用时眼部疲劳度更低，同时能保留基础的立体视觉感知，在近距离移动、障碍物判断时更具实用优势。从结构设计逻辑来看，整体采用对称式双目镜筒布局，两个独立的目镜调节筒通过中部的金属连接支架实现刚性固定，支架上预留的长条形调节槽位，可适配不同用户的瞳距差异，调节时松开支架上的紧固螺丝即可沿槽位滑动调整镜筒间距，调整到位后拧紧紧固件即可锁止，调节行程覆盖绝大多数成年人的瞳距范围，无需额外定制适配结构。

　　镜筒部分采用多层阶梯式的目镜罩设计，软质接触圈可贴合眼部轮廓，既能够阻挡环境侧方杂光进入观测视野，避免杂光在数码成像元件上形成眩光影响观测清晰度，也能在佩戴时起到缓冲作用，提升长时间使用的舒适度。中部支架下方预留的标准接口位，可兼容常见的头盔安装基座、快拆连接卡扣，既可以手持使用，也能够快速挂载到战术头盔、头戴支架上解放双手，适配不同的使用场景需求。成像模块的电路仓集成在两个镜筒的后侧下方位置，仓体做了圆弧过渡处理，避免佩戴时与面部轮廓产生干涉，仓体预留的走线槽可内置供电线路与信号传输线路，连接外置的供电模块与图像输出设备，不会出现线路外露勾挂外物的问题。

　　从安装边界尺寸来看，整体结构的宽度控制在160mm以内，高度不超过100mm，前后纵深控制在120mm左右，整体重量通过结构件的壁厚优化控制在合理区间，头戴使用时不会对颈部造成过大的负重压力。镜筒的调节机构采用阻尼齿轮结构，目镜的屈光度调节转动时带有均匀阻尼感，调节过程顺滑无卡顿，调节到位后可依靠阻尼保持位置稳定，不会因为行走、跑动的震动导致屈光度偏移。连接支架的材质选用高强度工程塑料搭配金属嵌件，紧固螺丝的位置预埋了金属螺母，多次拆装调节也不会出现塑料螺纹滑牙的问题，提升结构的耐用性。设备前端的物镜安装位预留了标准滤镜螺纹接口，可根据使用环境加装红外滤光片、减光镜等配件，拓展不同光线环境下的使用能力。

　　在结构细节处理上，所有外露的边角都做了R2以上的圆角处理，没有尖锐棱角，避免佩戴使用时刮蹭皮肤或者勾挂衣物、装具。目镜罩的可拆卸设计，方便后期更换老化的软质胶圈，也便于清理镜筒缝隙内积存的灰尘杂物。电路仓的盖体采用卡扣加螺丝的双重固定方式，日常检修更换内部元件时无需完全拆解整个镜身结构，维护操作更加便捷。这款结构设计在满足功能需求的前提下，尽可能简化了零件数量，整体拆分后零件总数控制在30件以内，无论是3D打印自制还是小批量加工生产，都能够控制加工成本与装配难度，适合DIY爱好者自行制作组装，也可作为小型数码观测设备的结构参考方案。在实际使用场景中，低照度夜间环境下，该结构可搭配数码成像模组实现夜间百米范围内的人员、障碍物观测，配合红外补光模块可在完全无光的环境下完成观测作业，在户外露营、夜间野外作业、休闲射击活动等场景下都能提供稳定的观测支持。结构设计时充分考虑了不同用户的使用习惯，瞳距调节、屈光度调节的操作都可以在佩戴状态下单手完成，无需摘下设备调整，操作逻辑符合日常使用直觉，不需要复杂的学习成本。
