笔记本电源适配器内部电路结构三维建模

　　本次呈现的三维结构完整还原了笔记本外置电源适配器的内部核心构造，这类电源是消费电子供电链路里的关键转换部件，日常承担着把民用市电转换为笔记本可用低压直流电的核心作用，广泛适配办公、家用、移动作业等多场景下的笔记本供电需求，不管是固定工位的长期供电，还是临时外出的电源接驳，这类适配器都需要在有限的外壳空间内完成电压变换、滤波、稳压的全流程功能。

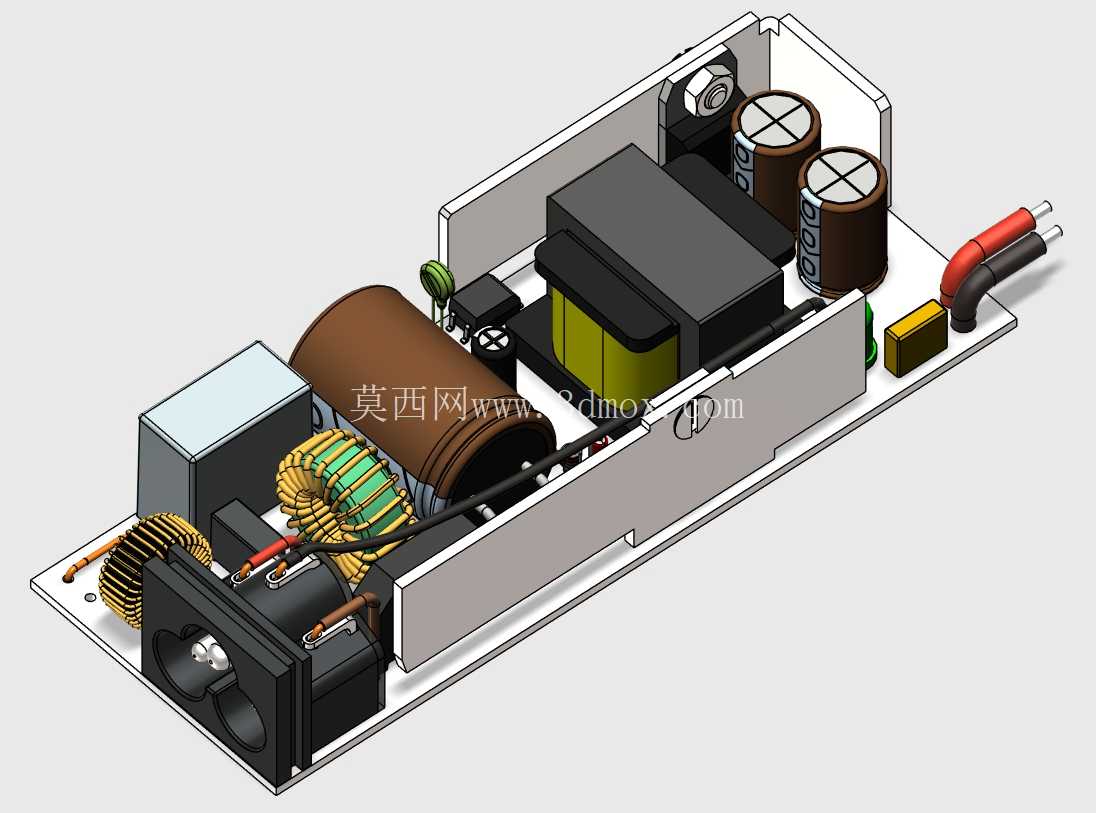

　　从结构布局来看，模型完整复刻了内部的元件排布逻辑：输入端靠近AC接口位置布置了EMI滤波电路，包含共模电感、差模电感与安规电容，用来滤除市电电网里的高频杂波干扰，避免电网波动影响后端电路稳定工作；中间核心区域布置了高频变压器、功率开关管与整流桥堆，这部分是开关电源的核心能量转换单元，通过高频斩波的方式完成高压交流到低压直流的能量转换，设计时特意将发热较大的功率元件靠近外壳内侧的散热区域预留位，同时和周边热敏元件保持足够的安全爬电距离；输出端靠近DC出线位置布置了大容量电解电容、滤波电感与输出整流管，用来对转换后的低压直流电做二次滤波，降低输出纹波，避免对笔记本内部的主板、电池充电电路造成干扰。

　　在设计思路层面，整个内部结构的排布充分考虑了小体积空间下的元件干涉规避：高低压区域之间做了明确的隔离槽预留，满足安规设计里的电气间隙要求；所有带引脚的元件都对应PCB板上的焊盘位置做了精准对位，电容、电感这类立式元件的高度都控制在外壳内腔的高度边界以内，不会出现装配后顶壳的问题；输入输出的引线位置都预留了线卡固定位，避免拉扯引线时造成焊盘脱落。从安装边界来看，整个内部组件的外形尺寸完全匹配常见的65W笔记本电源外壳内腔尺寸，长度方向预留了两端接口的装配余量，宽度方向避开了外壳的卡扣加强筋位置，高度方向和外壳内壁之间预留了绝缘片的安装空间，所有元件的最高高度都不超过内腔的净空高度，装配时不需要额外做元件弯折调整。

　　实际工程应用中，这类结构模型可以用来做电源的热仿真分析，通过模拟不同负载下各元件的发热分布，优化内部的空气对流路径，也可以用来做装配工艺验证，提前排查元件之间的装配干涉问题，减少开模后的改模成本；对于开关电源设计从业者来说，这个结构也能直观参考成熟产品的元件排布逻辑，理解小体积电源里的空间利用、安规距离预留、散热路径设计的实际处理方式，避免设计时出现理论参数达标但实际装配无法落地的问题。模型里对每个元件的外形都做了写实还原，包括电解电容的防爆槽、电感的绕线结构、变压器的磁芯与绕组分层、散热片的齿形结构，甚至PCB板上的丝印定位点都做了对应呈现，能直观看到不同功能元件在电路里的位置关系，理解从AC输入到DC输出的整个物理链路走向，不管是做结构设计参考，还是做电源原理的教学演示，都能提供非常具象的实物参照。
