开源FPGA学习开发板结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1195866
  • 开源FPGA学习开发板结构设计
  • 开源FPGA学习开发板结构设计
  • 开源FPGA学习开发板结构设计
  • 开源FPGA学习开发板结构设计
  • 开源FPGA学习开发板结构设计

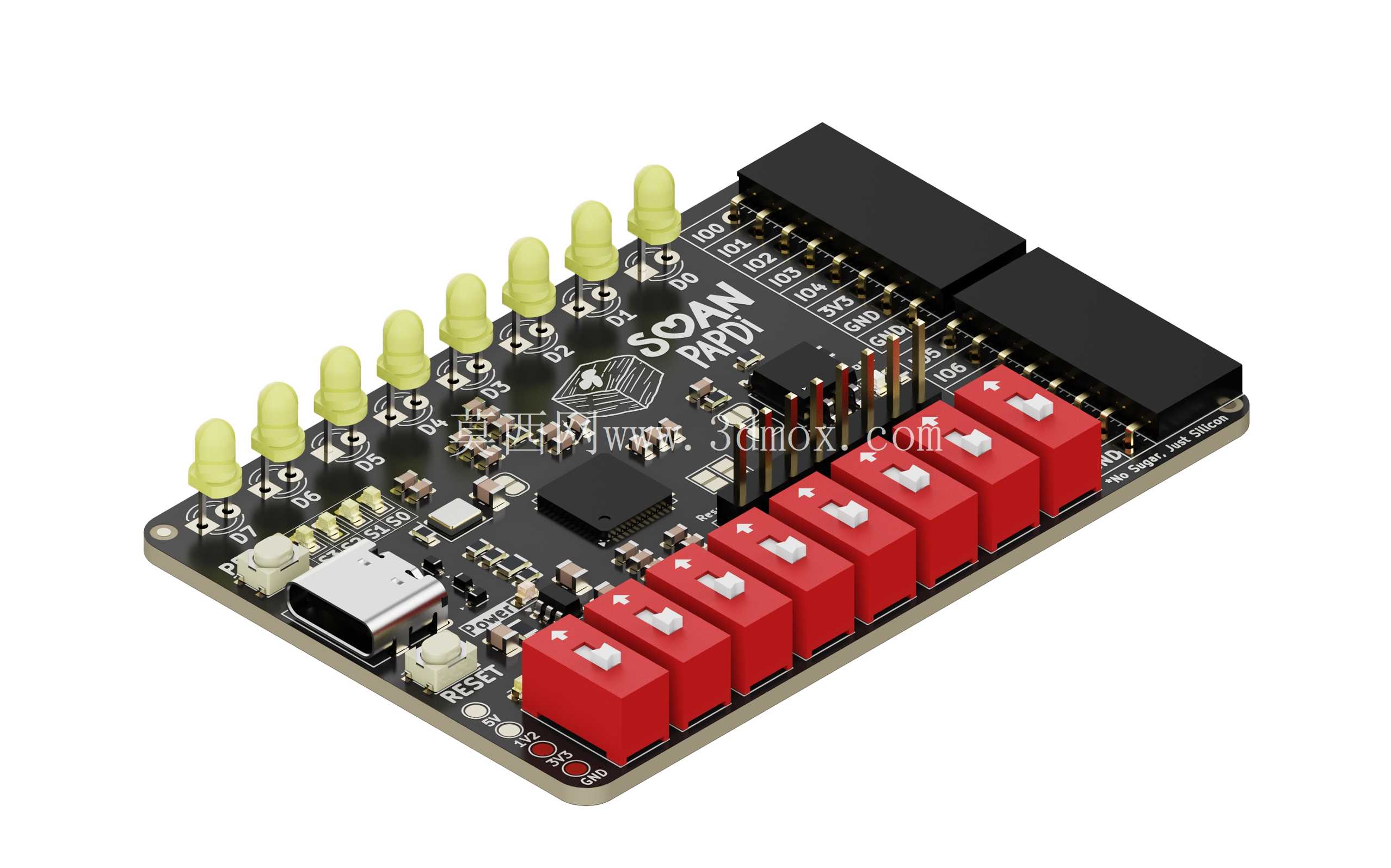

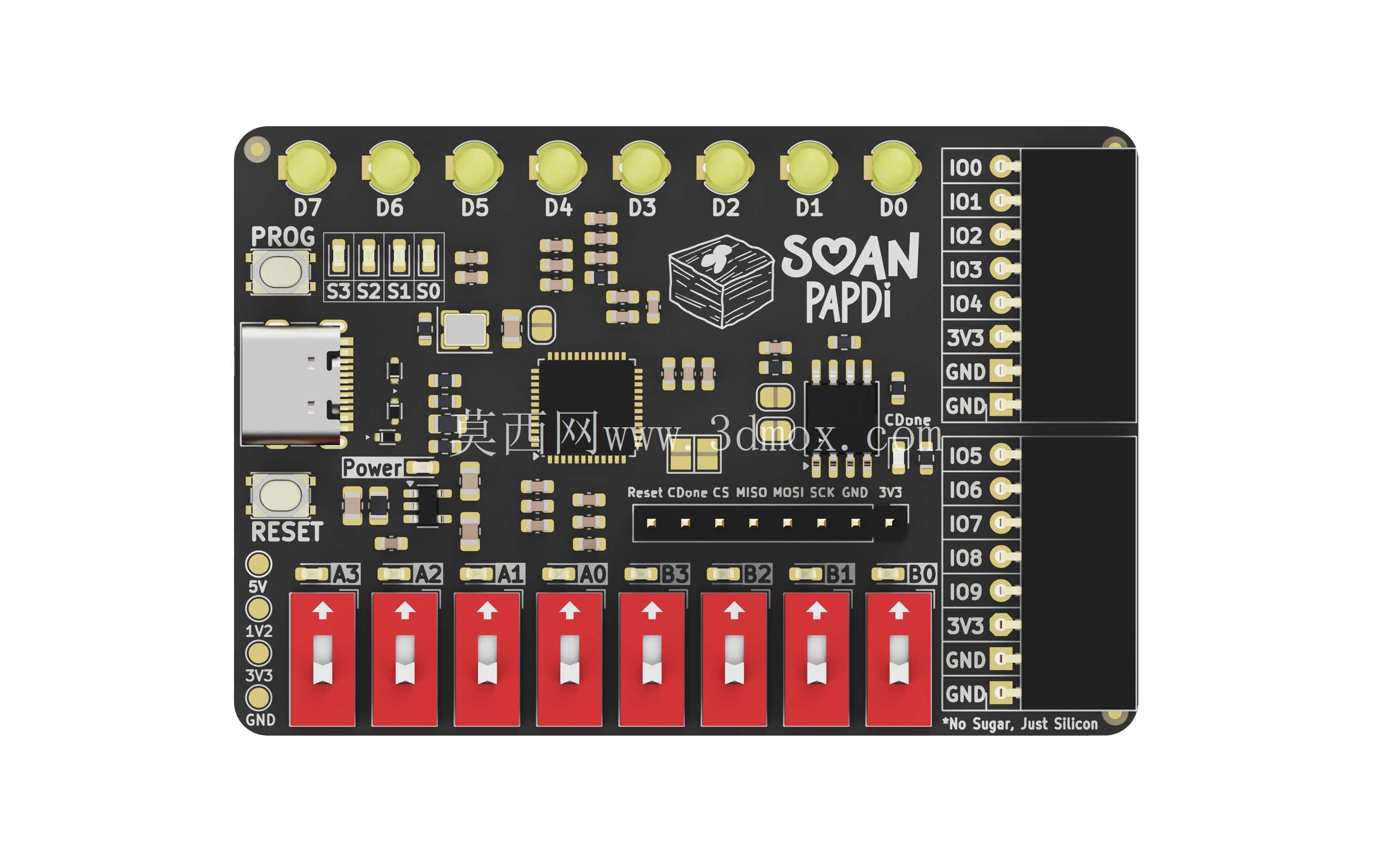

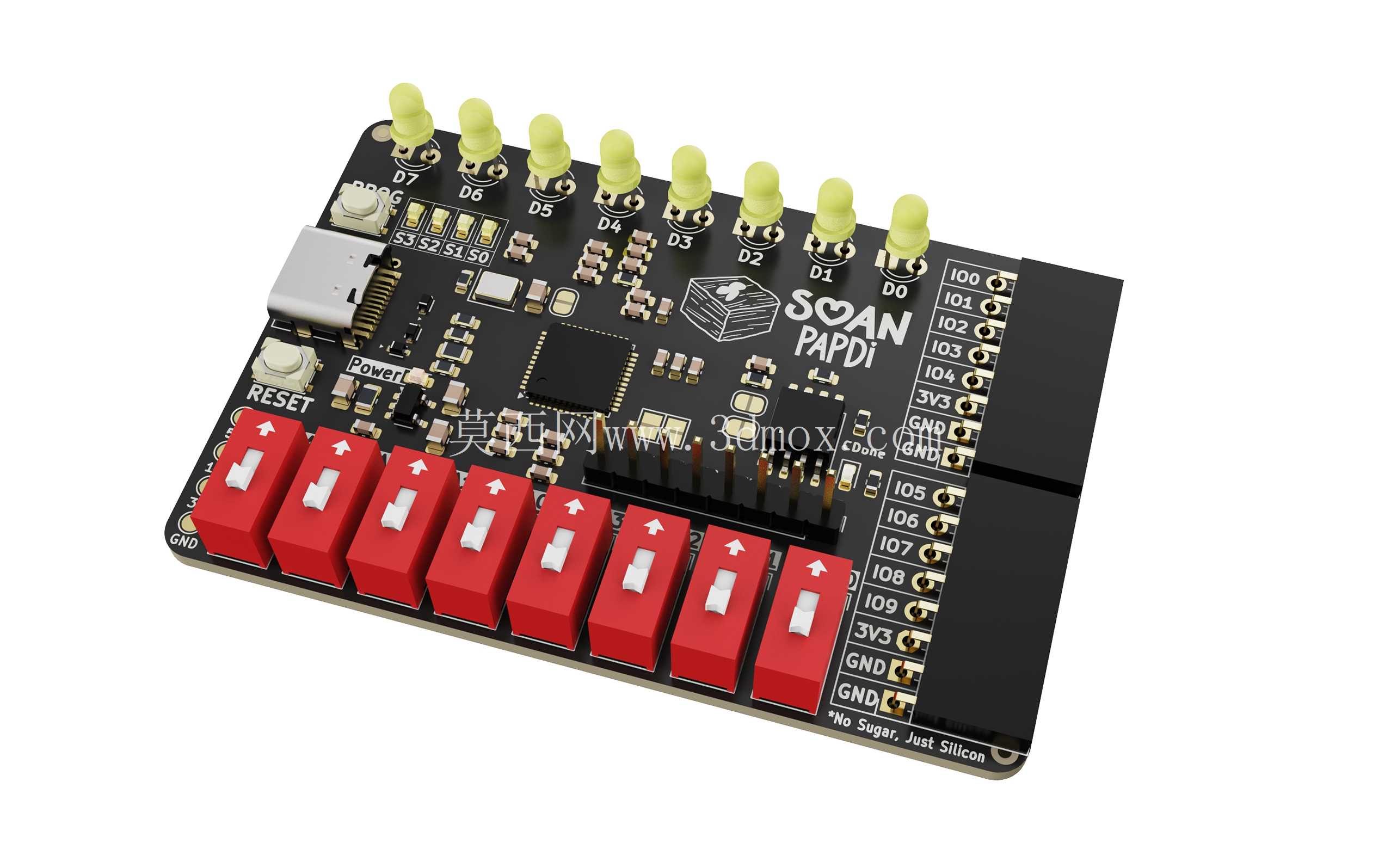

  这款FPGA学习板的结构设计围绕开源开发场景做了多维度适配,核心控制单元选用Lattice iCE40UP5K FPGA芯片,所有外设接口的布局都优先考虑实验操作的便利性,板载8个红色拨码开关排布在板身下半区域,每个开关对应独立IO口,拨动手感清晰,做数字逻辑实验时无需外接额外输入模块,直接拨动即可完成电平信号输入,适合入门用户快速验证基础逻辑电路。板身上半区域排布8颗黄绿色LED指示灯,每颗灯珠串联限流电阻直连FPGA IO引脚,做流水灯、状态指示类实验时可直接观察输出电平变化,无需外接显示模块。板身左侧集成复位按键与电源按键,按键选用贴片轻触开关,行程适中,按压反馈明确,复位电路做了防抖处理,避免误触发导致的程序跑飞问题。

  电源输入采用Micro USB接口,兼容常见手机充电线与电脑USB端口,板载电源管理电路可将5V输入转换为FPGA核心所需的3.3V、1.8V等多路电压,每路电源都配置滤波电容,降低电源纹波对高速信号的干扰。板身右侧预留两排2.54mm间距排针接口,所有FPGA可用IO口全部引出,排针引脚按电源、地、IO功能分区排布,丝印清晰标注每个引脚的功能定义,外接传感器、扩展模块时无需反复查阅原理图,可直接根据丝印接线。存储部分预留了TF卡卡槽,可用于存储FPGA配置文件或实验数据,支持SPI模式通信,满足大容量数据存储的实验需求。

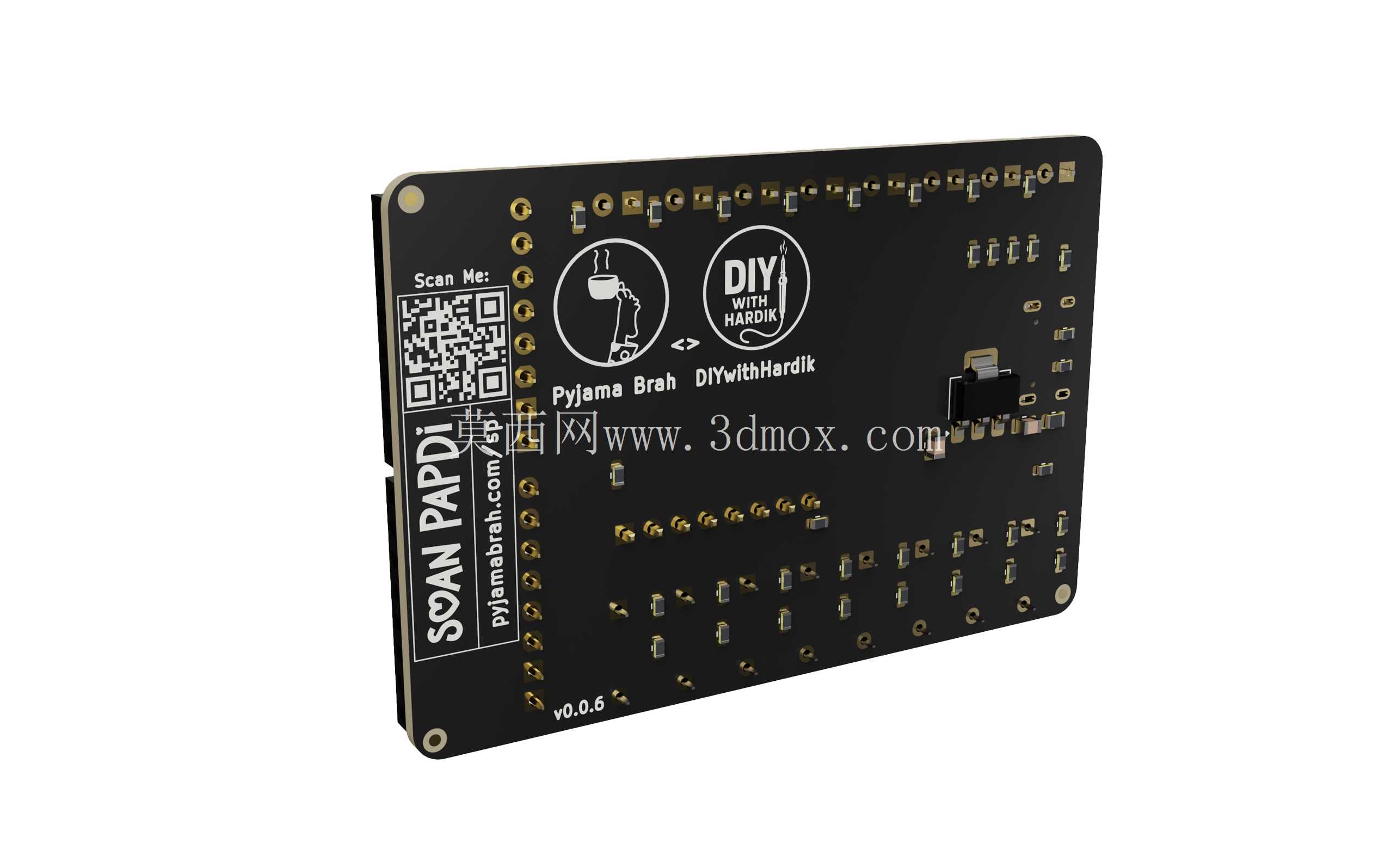

  整体PCB采用黑色阻焊设计,丝印选用白色与黄色搭配,所有元件标号、接口定义都清晰标注,焊接调试时可快速定位元件位置。板身外形做了圆角处理,边缘无毛刺,四个角预留安装孔位,可直接固定在亚克力外壳或实验台架上,安装孔位兼容常见开源开发板的固定尺寸,可适配通用外壳配件。结构设计上充分考虑了手工焊接的可行性,所有元件都选用通用封装,贴片元件的焊盘尺寸预留了足够的焊接余量,直插排针的焊盘做了加大处理,新手手工焊接时不易出现虚焊、连焊问题。板载元件布局做了信号完整性优化,高速信号走线做了等长处理,电源走线宽度满足载流要求,地平面做了完整铺铜,降低信号干扰,保证FPGA高速运行时的稳定性。

  这款开发板可兼容多种开源编程工具链,无需依赖专用闭源软件,适合数字电路教学、开源硬件项目开发、FPGA入门学习等场景,结构设计上兼顾了教学实验的易用性与项目开发的扩展性,既可以作为入门学习的实验平台,也可以作为核心控制模块嵌入到小型电子项目中,外接各类传感器、执行器完成自定义功能开发。板身整体尺寸适配常规实验收纳盒,携带方便,排针接口的高度设计考虑了外壳装配空间,安装外壳后不会出现接口被遮挡的问题,拨码开关与LED的位置都做了人机工程优化,日常操作时手指不会误碰周边元件,观察LED状态时视线无遮挡。
