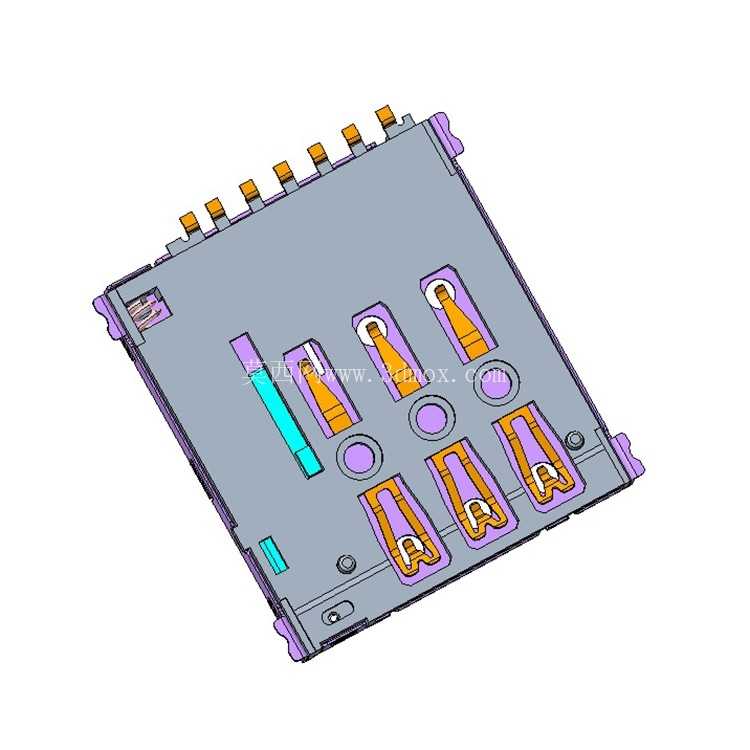

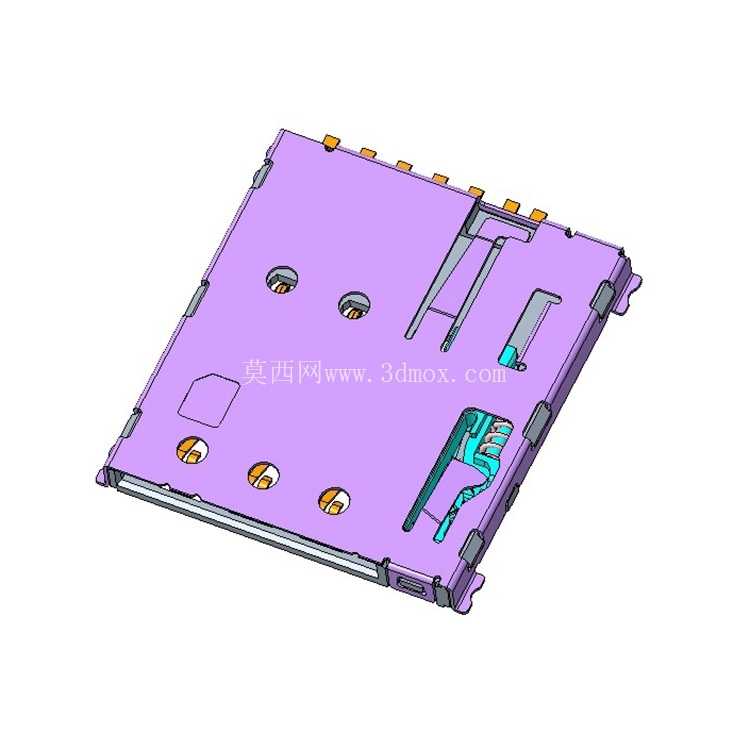

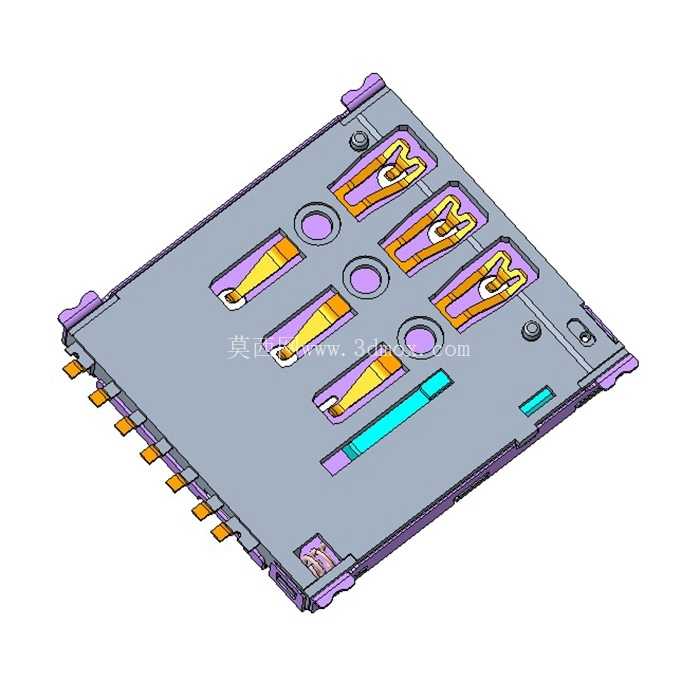

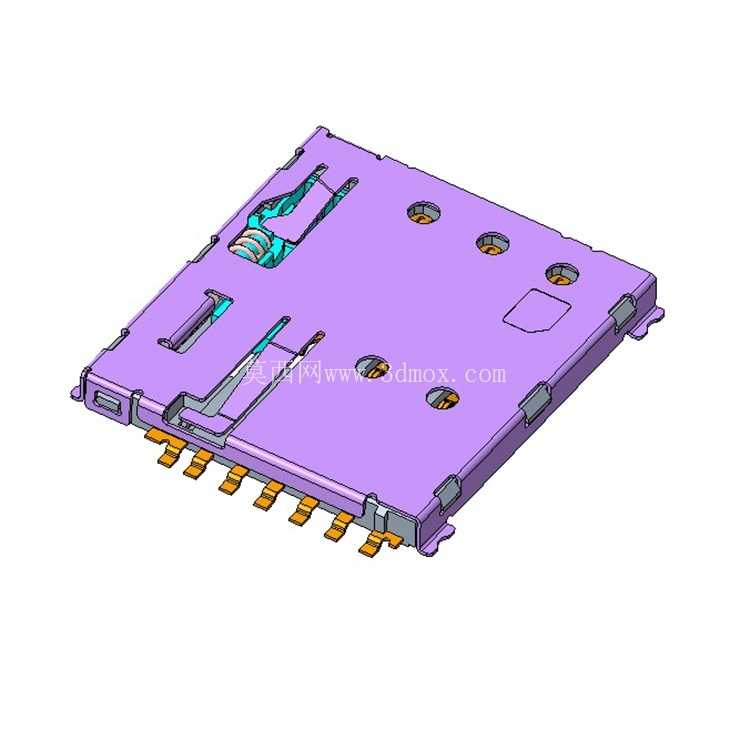

带推送与卡检测功能的nanoSIM卡座结构

这款nano SIM（4FF规格）卡连接器，是面向消费类便携电子设备通讯接口场景开发的板载连接部件，目前已在量产项目中实现日均五千件的稳定交付，适配智能手机、便携物联网终端、可穿戴通讯设备等对内部空间占用要求严苛的产品。从实际应用场景来看，这类卡座需要同时兼顾用户插拔操作的手感一致性、SIM卡与主板电路连接的可靠性、以及卡在位状态的实时检测需求，避免出现插卡无识别、掉卡、卡滞等影响终端使用体验的问题。

从功能特性上拆解，这款卡座集成了两大核心功能模块：一是推送式退卡结构，用户使用卡针触发顶杆机构后，卡托会沿预设滑轨平稳弹出，行程控制在合理范围内，既不会出现弹出力度过大导致卡托飞出的情况，也不会因为卡滞导致退卡失败，整个推送机构的运动副都做了间隙优化，反复插拔寿命满足消费电子常规的万次以上使用要求；二是卡检测功能，通过独立的检测弹片结构，在SIM卡完全插入到位时触发电路信号，终端系统可实时识别卡的在位状态，避免出现卡未插到位却启动读卡程序导致的识别失败问题，检测弹片的触发行程与卡插入行程做了匹配调校，不会出现误触发或者触发滞后的情况。

设计思路层面，这款卡座采用了贴片式板载安装方案，整体外形为薄型长方体结构，主体绝缘基座采用耐高温的工程塑料材质，适配SMT回流焊工艺要求，可直接随主板完成贴片焊接，不需要后续手工补焊，能有效提升整机组装效率。金属屏蔽罩覆盖整个卡座主体，一方面可以加固卡座整体结构强度，避免组装或者使用过程中出现基座变形，另一方面可以起到电磁屏蔽作用，减少SIM卡通讯过程中受到主板其他电路的电磁干扰，同时屏蔽罩上预留的定位孔与主板上的定位柱匹配，焊接时可以快速定位，避免出现贴片偏移。接触弹片采用镀金铜合金材质，保证与SIM卡金手指接触的导电性与耐磨性，弹片的接触压力经过反复调校，既保证接触可靠不会出现接触电阻过大的问题，也不会因为压力过大导致SIM卡金手指过度磨损，同时弹片的排列完全符合nano SIM卡的标准引脚定义，兼容所有合规的4FF规格SIM卡。

安装边界方面，这款卡座的底部焊盘按照标准SMT焊盘设计，引脚伸出长度与焊盘尺寸匹配，焊接后焊点强度满足跌落测试要求，卡座四周预留了足够的组装避让空间，卡托弹出方向没有结构件遮挡，不会影响退卡操作，整体厚度控制在超薄范围内，适配终端设备的薄型化设计趋势，不会过多占用主板堆叠空间。卡座的定位结构同时考虑了组装公差，在合理的公差偏移范围内，依然可以保证SIM卡插入后与弹片的可靠对位，不会出现引脚错位导致的读卡失败问题。

从结构细节来看，推送机构的锁止结构采用了成熟的心形槽滑轨设计，卡托推入时可以自动锁止到位，退卡时触发行程解锁，整个运动过程没有多余的空程，操作手感清脆，用户可以明确感知到卡插入到位的反馈。卡检测弹片独立于通讯接触弹片设置，不会因为通讯弹片的形变影响检测信号的准确性，检测回路的信号单独引出到主板对应引脚，方便系统软件做状态判断。卡座的金属外壳两侧设置了焊接固定脚，焊接后可以进一步提升卡座与主板的结合强度，在设备受到跌落冲击时，不会出现卡座脱落的问题。
