双摇杆Arduino适配3D打印控制装置

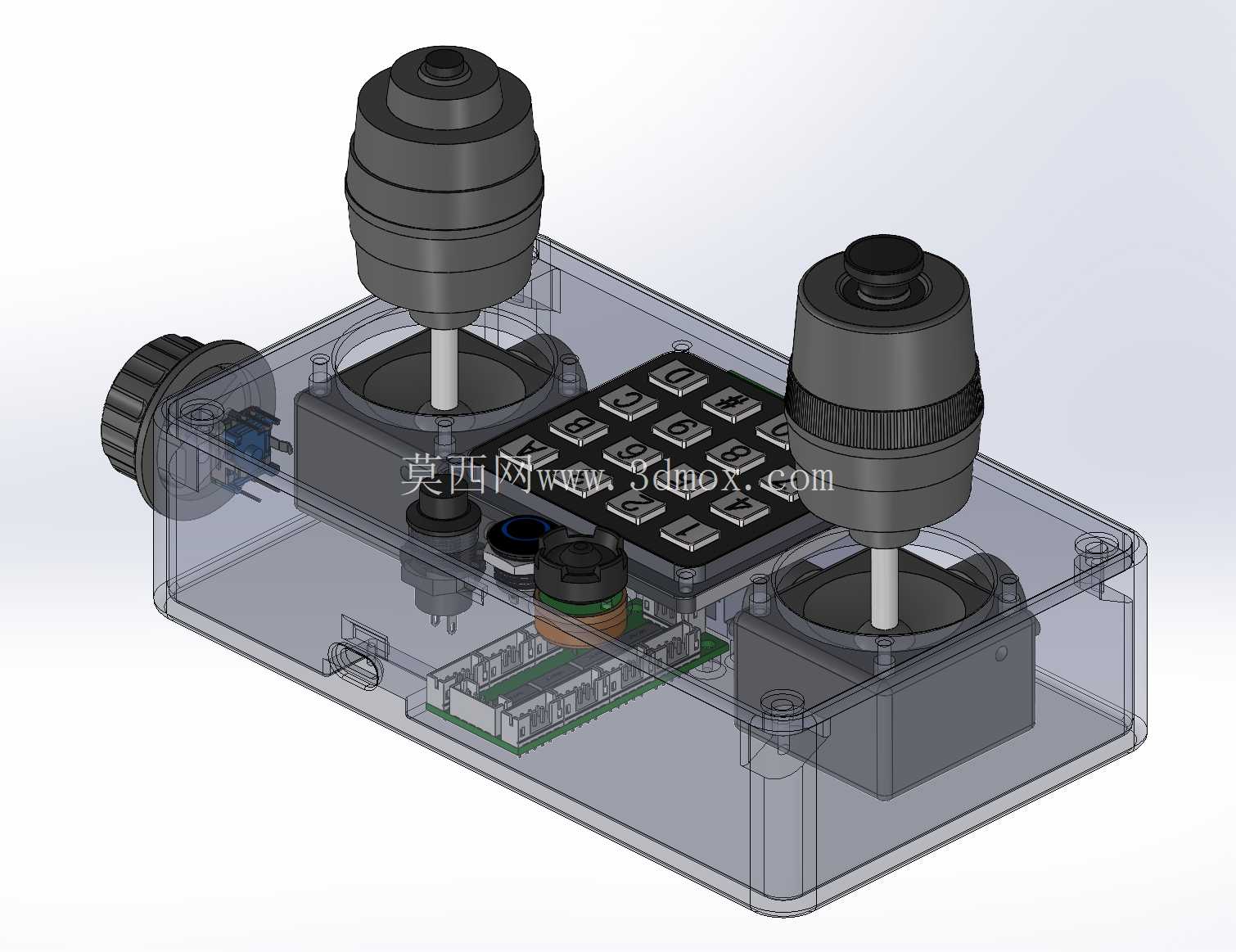

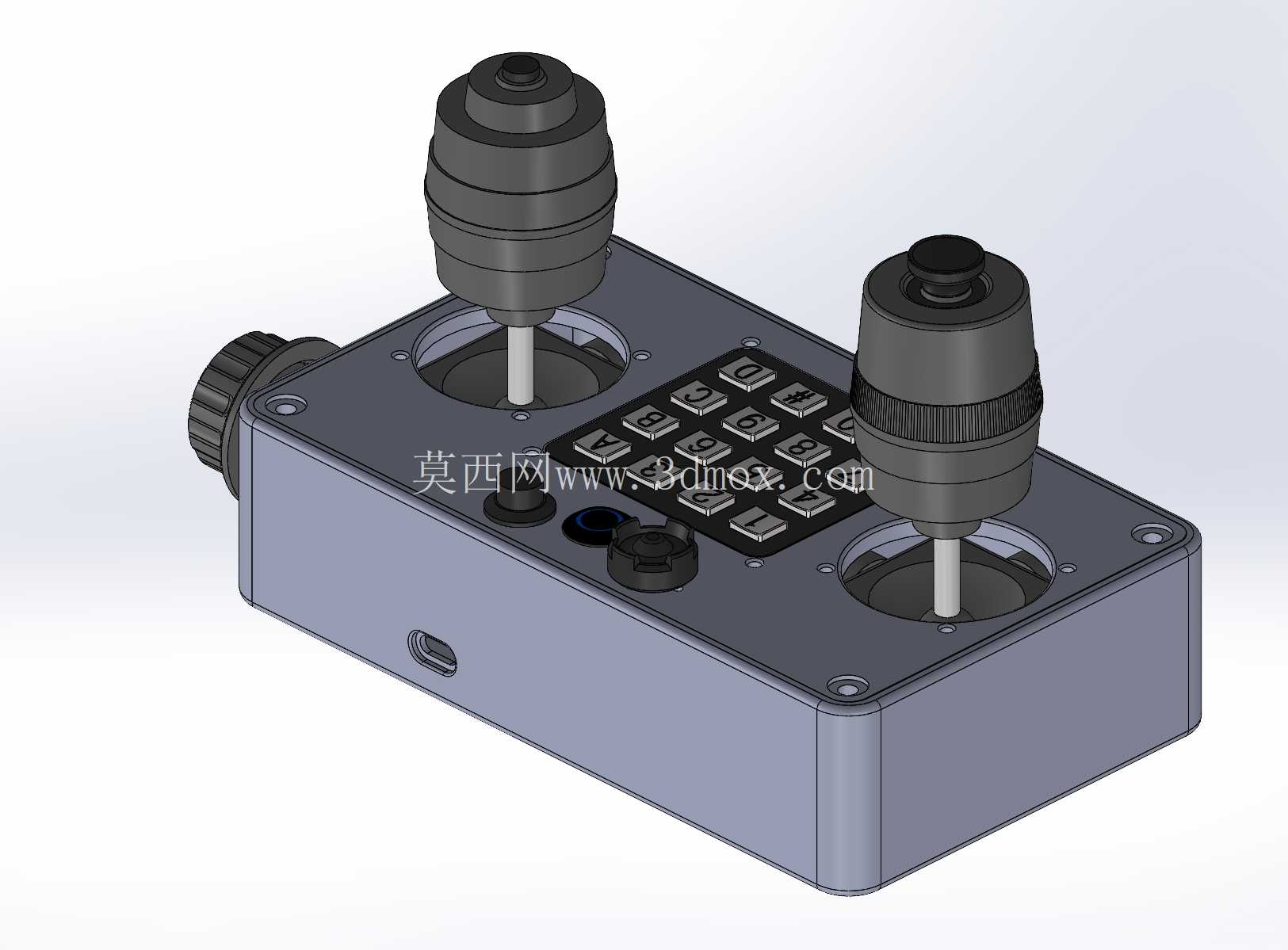

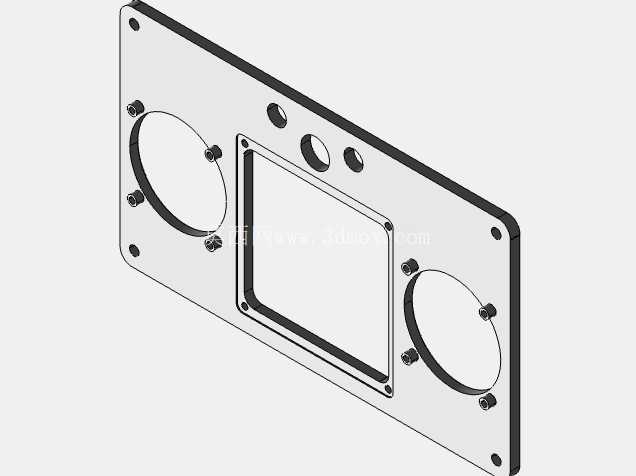

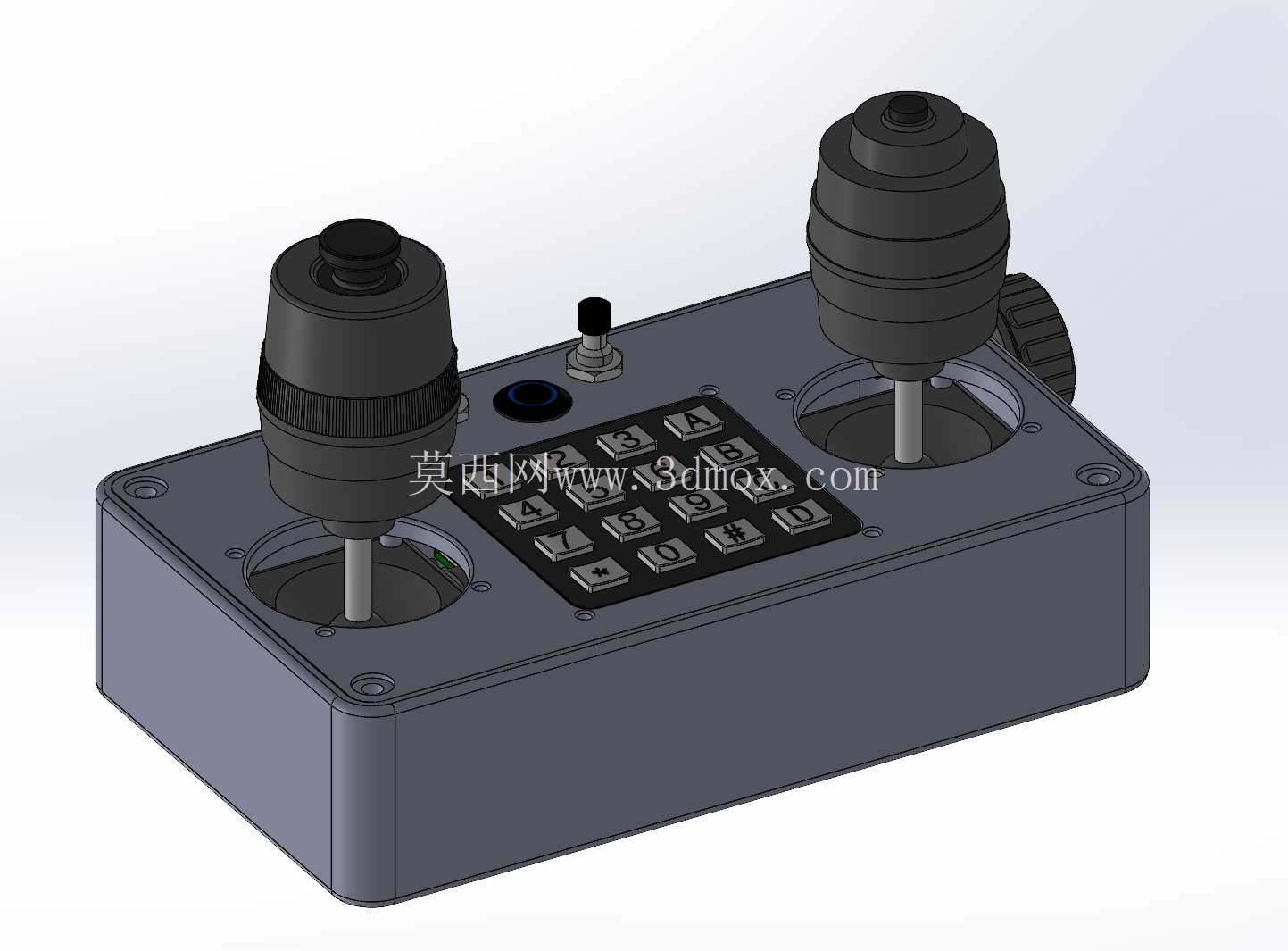

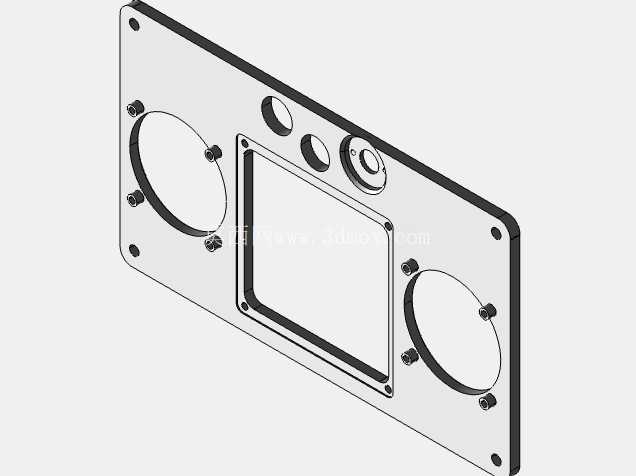

　　基座顶面平行布置两个独立的摇杆组件，每个摇杆都带有多层阶梯式的防尘锁紧结构，摇杆杆身与基座顶面的配合处预留了足够的摆动间隙，能够支持X/Y双轴全方向的扳动操作，扳动行程覆盖常规操控需求的±30度摆动范围，操作时的阻尼感通过摇杆内部的复位弹片结构实现，无需额外加装阻尼油脂即可保持适中的操作反馈。两个摇杆中间区域集成了12键的矩阵按键阵列，按键采用下沉式安装设计，按键顶面与基座上表面保持齐平，既能够避免日常放置时误触按键，也能让整个操控面板的视觉效果更加整洁统一。这套双摇杆控制装置的设计初衷，是为开源硬件操控场景提供一套可直接通过3D打印制作的实体交互方案，适配Arduino开源控制平台，可覆盖从简易工业设备手动微调、小型移动载具遥控到自定义游戏外设的多场景使用需求。从结构布局来看，整体采用一体化盒式基座设计，基座主体为方正的封闭壳体，边角做了小圆弧过渡处理，既能够避免3D打印过程中出现应力集中导致的翘边问题，也能在实际使用中减少尖锐边角带来的磕碰损伤。

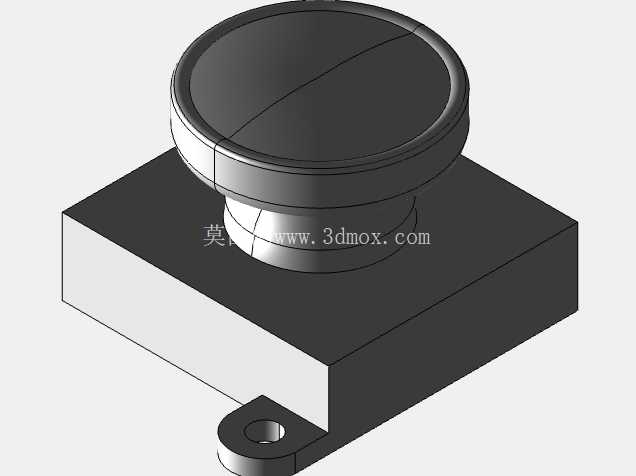

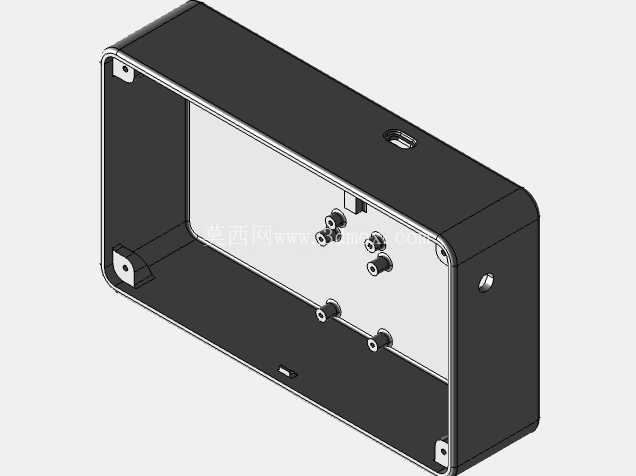

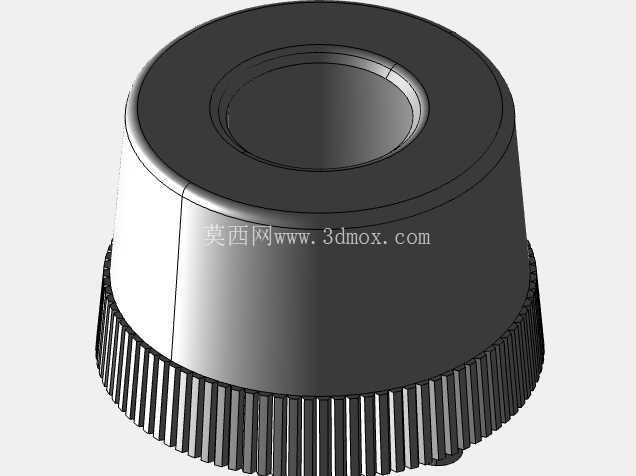

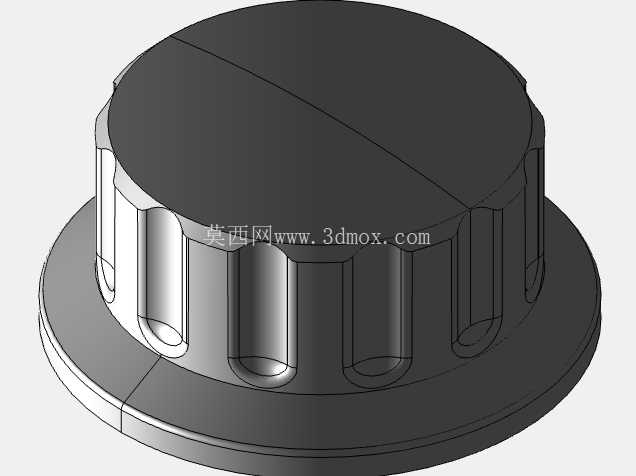

　　基座左侧面伸出一个带滚花纹理的旋钮结构，可作为额外的功能调节轴使用，比如设置为油门控制、参数微调旋钮等，拓展整个装置的操控维度；基座侧面还预留了标准的USB接口开孔，能够直接嵌入常规的USB Type-B接口模块，方便直接通过USB线连接主控设备，无需额外做走线处理。在安装边界设计上，整个装置的基座底部为完全平整的平面，四个角点位置预留了内凹的安装沉孔，既可以直接放置在桌面作为固定式操控终端使用，也可以通过M3规格的螺丝将整个装置固定在设备操控台、移动载具控制面板等安装面上，安装孔位的间距按照标准的100mm间距设计，能够适配多数通用安装支架的孔位要求。

　　设计过程中充分考虑了3D打印的工艺特性，所有结构件的壁厚均设置为2mm以上，悬空结构的倾斜角度均大于45度，打印时无需添加额外的支撑结构即可完成制作，降低打印失败的概率；各个装配部件之间预留了0.2mm的装配间隙，能够兼容PLA、ABS等常见3D打印材料的收缩率误差，打印完成后仅需简单去除毛边即可完成装配，无需二次打磨加工。从实际使用场景来看，这套装置搭配mmjoy2固件使用时，可直接被系统识别为标准HID游戏控制器，无需额外安装驱动即可适配各类飞行模拟、载具驾驶类游戏，也可以通过自定义固件修改按键映射，作为小型机械臂、3D打印机手动微调的手持控制终端使用，两个独立摇杆可分别控制不同轴向的运动，配合中间的数字按键可实现功能切换、参数输入等操作，相比单摇杆的操控装置，能够大幅减少操作时的按键切换频次，提升连续操控的流畅度。

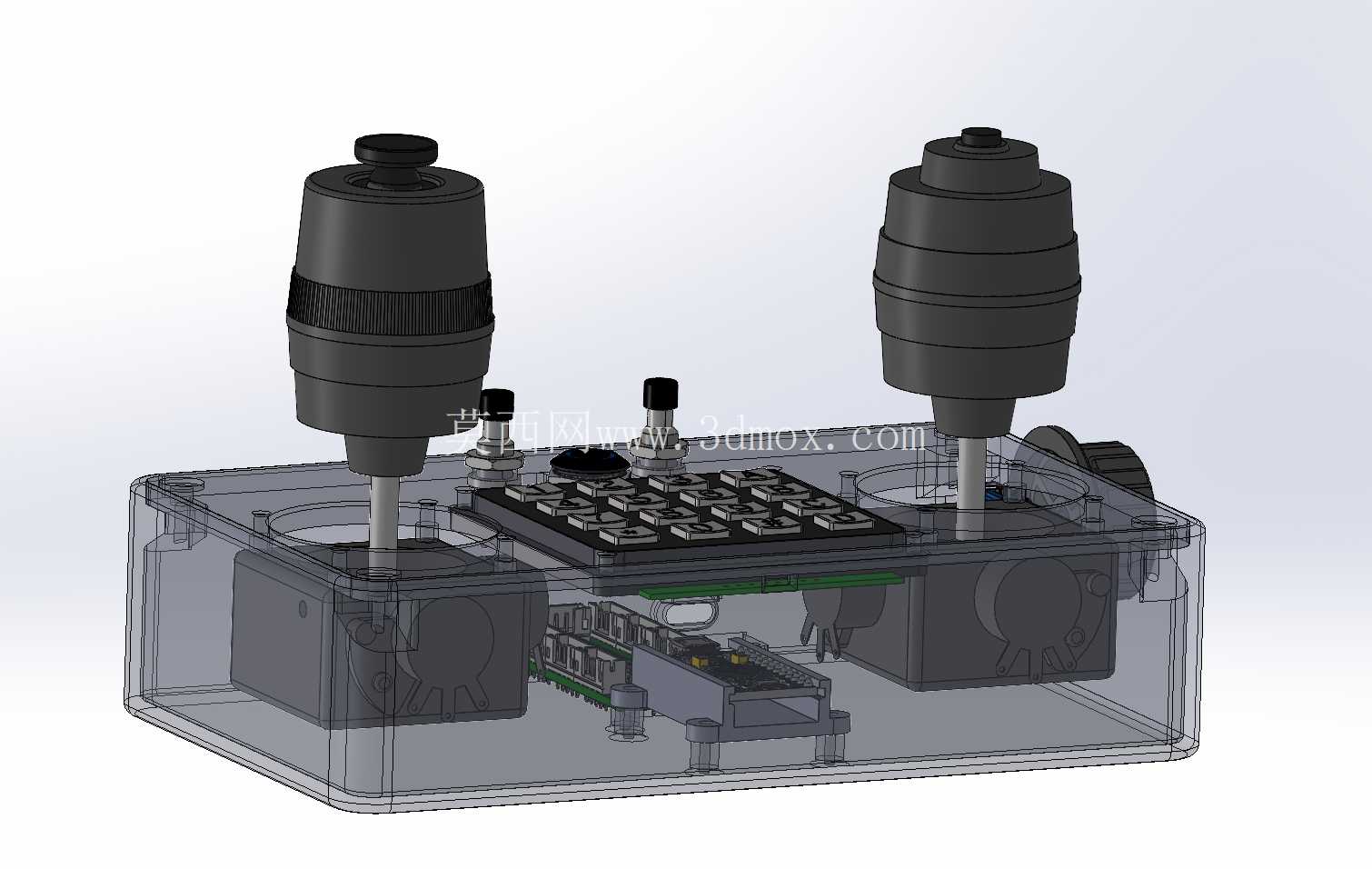

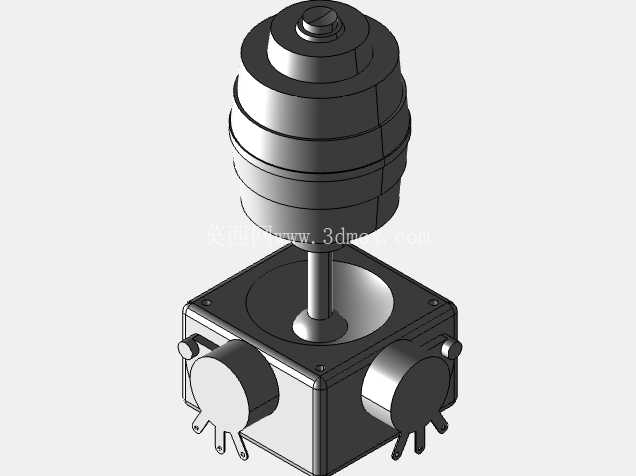

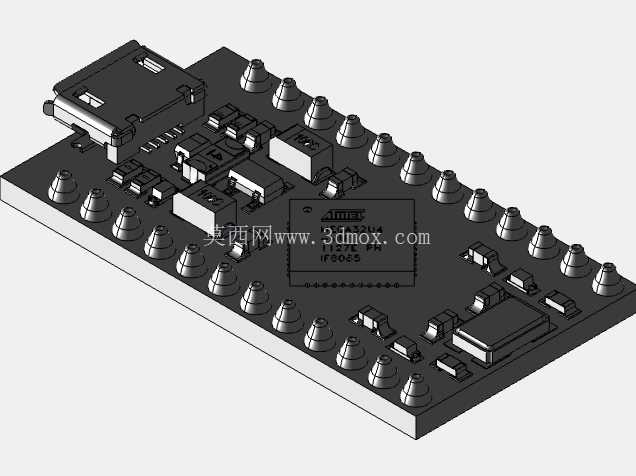

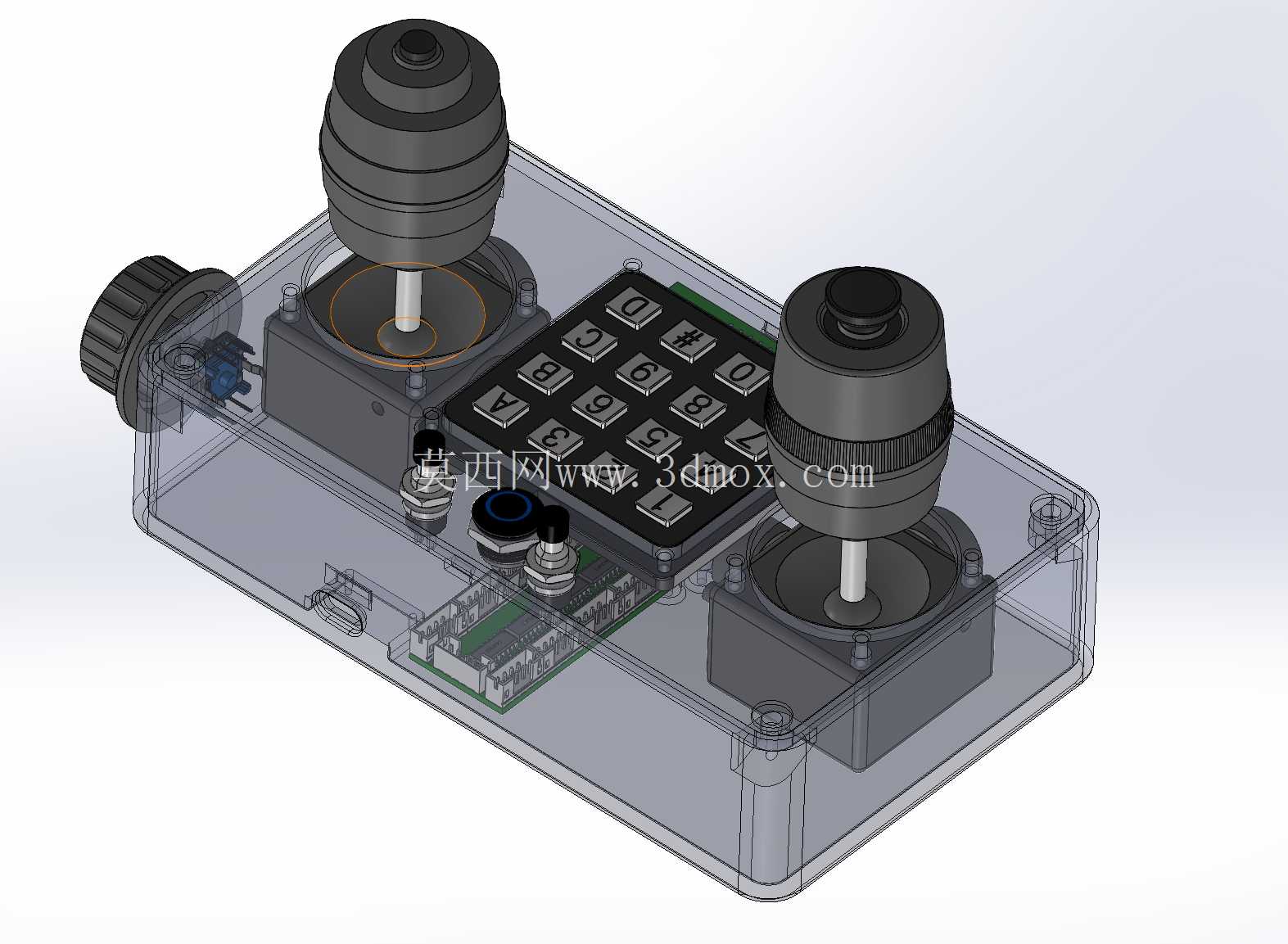

　　摇杆组件的结构设计采用了模块化思路，每个摇杆都可以独立拆卸更换，当某个摇杆出现磨损故障时，无需更换整个基座，仅需拆下对应摇杆模块更换即可，降低后期的维护成本；基座内部预留了足够的空腔空间，除了容纳Arduino主控板、接线端子之外，还可以根据使用需求加装蓝牙模块、电池模块等拓展组件，将有线操控的版本改装为无线遥控版本，适配更多无走线的使用场景。在操作手感的优化上，摇杆顶部的握帽采用了符合人体工学的圆弧凹陷设计，长时间握持操作时不会出现硌手的问题，握帽表面做了细微的防滑纹理处理，手上有少量汗液时也不会出现打滑的情况；按键的按压行程设置为1.5mm，按压力度控制在50g左右，既能够保证清晰的按压反馈，也不会因为按压力度过大导致长时间操作出现手指疲劳的问题。整个装置的所有外露结构均做了圆角处理，没有尖锐的凸起结构，在日常搬运、使用过程中不会刮伤连接线或者操作人员的手部，基座壳体的拼接处采用止口结构设计，装配后上下壳体之间不会出现明显的缝隙，既能够提升整体的结构强度，也能避免灰尘、杂物从拼接缝隙进入装置内部，影响内部电路的正常工作。
