PCB板载90度弯插RCA音视频接口

　　这款弯插式RCA接口是消费类电子、工控音视频设备板卡设计中常用的板载连接部件，日常接触到的机顶盒、车载影音主机、老旧模拟监控采集卡、桌面功放输入板上，都能见到同结构的接插件身影。区别于直插式同轴线接口，90度弯角的结构设计核心是压缩板卡上方的垂直空间占用，很多薄型机箱、面板与PCB间距不足15mm的设备里，直插RCA座插线后会顶到机箱上盖，根本无法完成装配，弯角结构刚好把线缆走向引导到与PCB平行的方向，完美适配这类紧凑安装场景。

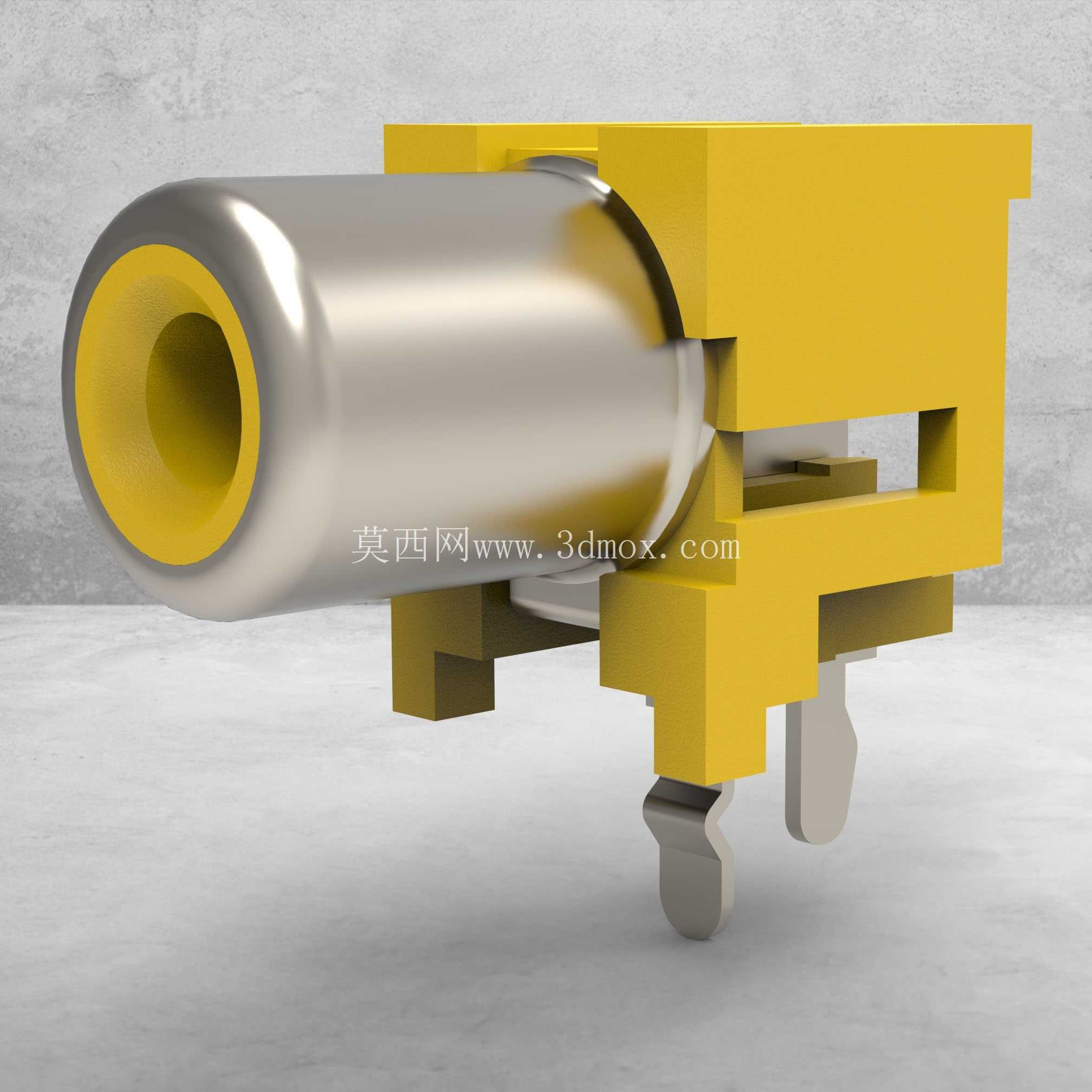

　　从结构细节来看，接口前端的金属外壳采用锌合金压铸成型，表面做镀镍处理，一方面是作为音视频信号的屏蔽层，减少外界电磁干扰对模拟信号的影响，另一方面金属外壳的强度足够，日常插拔线缆时不会因为受力过大导致塑料基座碎裂，很多廉价直插RCA座插拔几次就出现外壳松动、引脚脱焊的问题，这款结构的金属外壳两侧带定位凸台，装配时可以卡在PCB对应的定位孔里，插拔力会通过凸台直接传递到PCB板体，不会全部拉扯焊接引脚，大幅提升了接口的机械寿命。

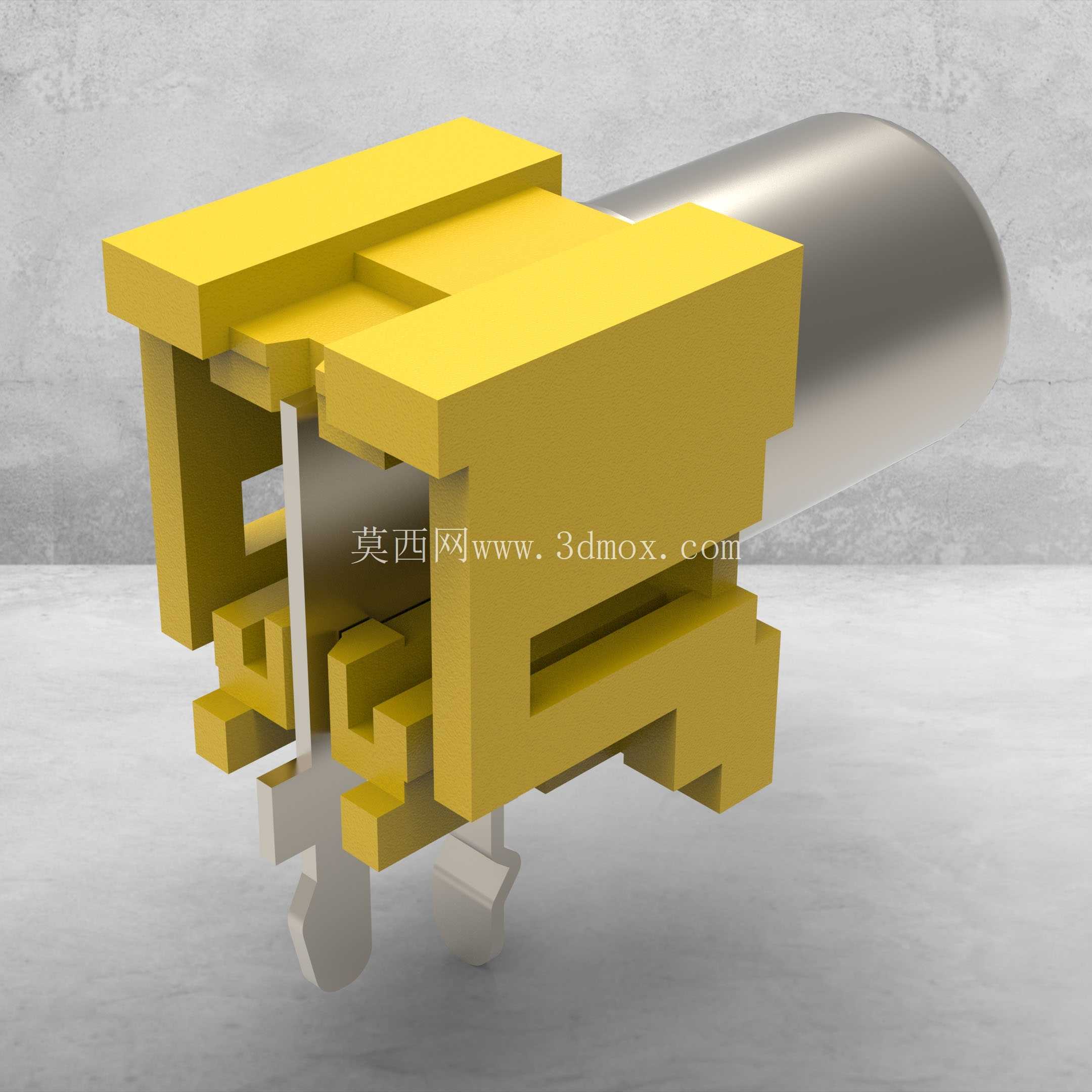

　　接口内部的黄色绝缘基座采用耐高温工程塑料注塑成型，耐回流焊温度可达260摄氏度，适配SMT+波峰焊的常规板卡生产工艺，不会出现过炉时基座融化变形的问题，中心的信号接触 pin 采用黄铜镀锡工艺，弹性接触结构可以保证与RCA公头插针的接触电阻稳定在10毫欧以内，避免音视频信号传输时出现接触不良、画面闪屏、声道杂音的问题。安装结构上，这款接口采用卧式贴板安装，两个固定插脚从基座底部垂直伸出，插入PCB对应的安装孔后过波峰焊固定，信号引脚从弯角结构的底部水平伸出，同样采用通孔焊接，整体安装完成后，接口前端伸出PCB板边的距离控制在11mm左右，刚好匹配常规机箱面板的开口尺寸，不需要额外在面板内侧做避让沉台，基座底部距离PCB板面的高度为2.3mm，不会和板上其他低矮贴片元件产生干涉，设计板卡时只要在接口对应的位置预留14.5mm*12mm的安装区域，同时注意接口正下方不要布置超过2mm高度的元件即可。

　　实际选型使用时需要注意，这款接口的屏蔽外壳引脚是单独接地的，PCB设计时需要将该引脚直接连接到板卡的模拟地覆铜层，才能起到应有的屏蔽效果，如果悬空不接，在强电磁干扰的工业场景下，很容易出现视频信号横纹、音频底噪过大的问题。另外接口的插拔寿命按照行业标准是不低于500次，完全满足民用消费类电子的全生命周期使用需求，不需要做额外的结构加固，如果是用于频繁插拔的测试设备场景，可以在接口焊接完成后在基座与PCB接触的位置点少量红胶加固，进一步提升抗拉扯能力。从建模细节来看，模型还原了接口的所有装配特征，包括金属外壳的定位卡槽、绝缘基座的脱模斜度、焊接引脚的倒角，不管是做板卡的结构干涉检查，还是做整机的装配爆炸图演示，都可以直接调用，不需要再做额外的特征修补，模型的安装孔位尺寸完全按照行业通用规格绘制，导出到PCB设计软件里可以直接作为封装尺寸参考，避免出现建封装时尺寸测量错误导致的生产装配问题。
