不锈钢搅拌机电机支撑连接支架结构

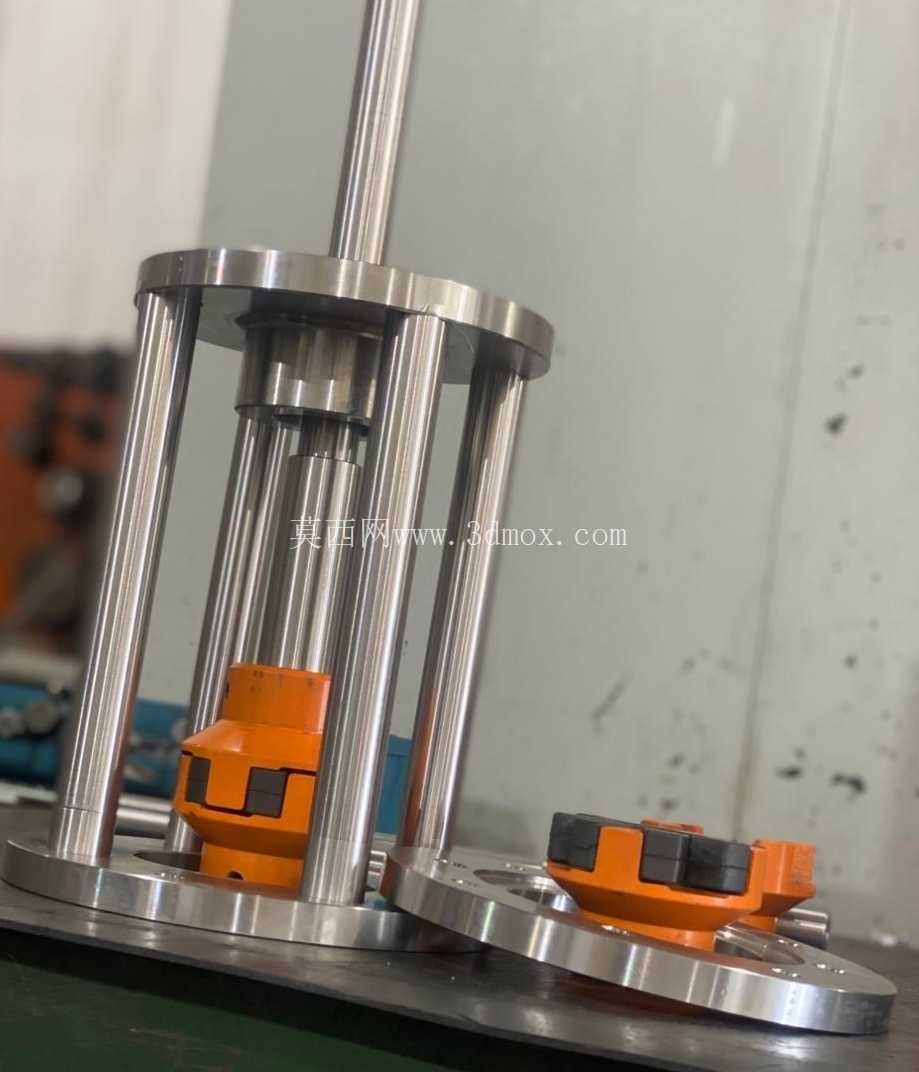

在化工、食品加工、制药等行业的搅拌反应工序中，搅拌设备的电机安装稳定性直接决定了整套搅拌系统的运行可靠性，这款不锈钢材质的电机支撑支架，正是为解决搅拌电机与反应罐体之间的同轴定位、载荷传递问题而设计的专用连接构件。从实际应用场景来看，这类支架多用于常压或带压搅拌反应釜的上部安装位，上端面直接对接搅拌驱动电机的输出端法兰，下端面则固定在反应釜的上封头法兰座上，中间预留的空腔需要容纳联轴器、机械密封、轴承座以及油封等核心传动密封部件，同时还要为日常的密封件更换、联轴器对中调整预留足够的操作空间，避免后期维护时需要整体拆卸电机与支架，大幅降低现场运维的工作量。

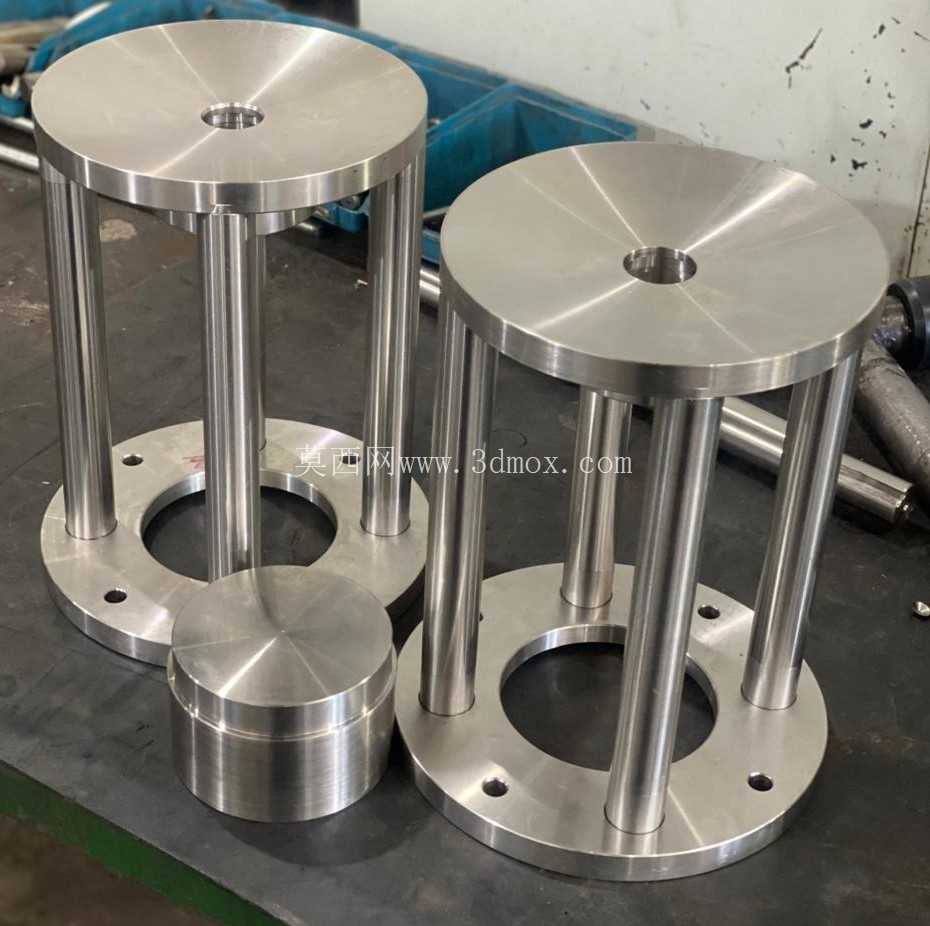

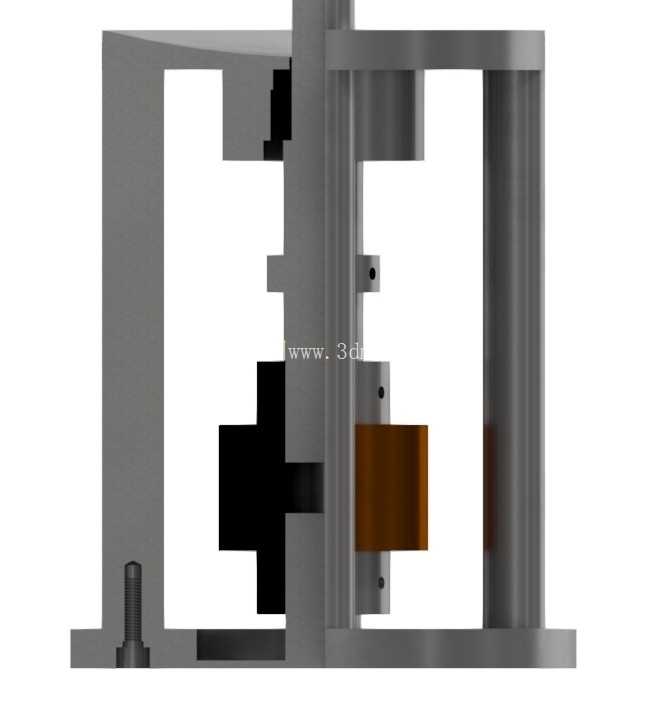

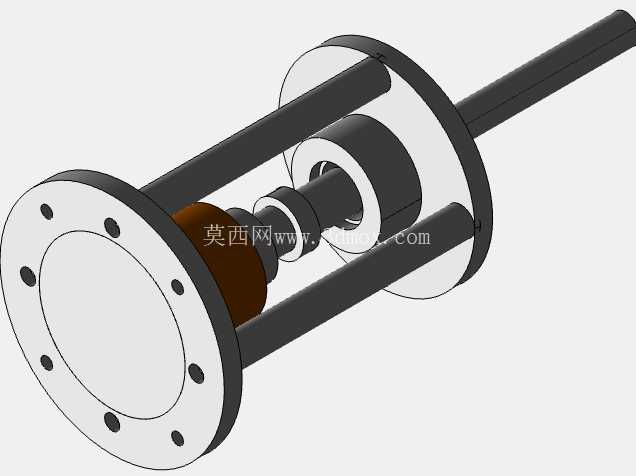

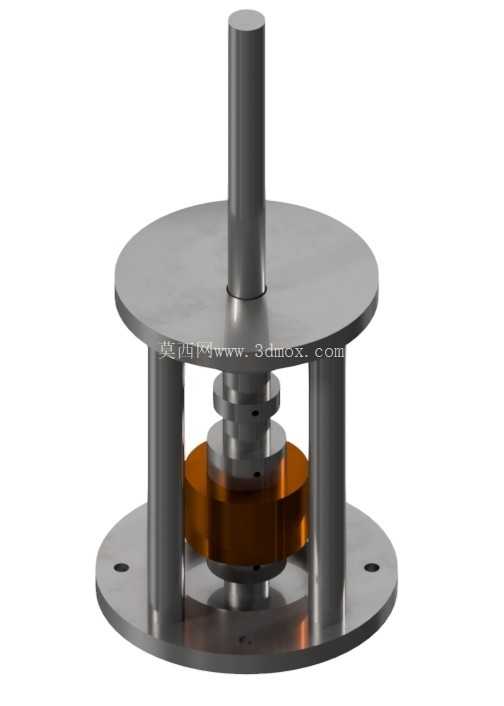

从结构功能特性上看，这款支架采用上下双法兰加周向支撑立柱的笼式结构，上法兰为整板式圆盘结构，中心开设与电机输出轴匹配的通孔，端面按照标准电机安装孔位分布螺栓孔，保证电机安装后输出轴的垂直度偏差控制在允许范围内；下法兰为带中心大通孔的环形法兰结构，中心通孔尺寸刚好避让机械密封的安装座与搅拌轴的穿行空间，法兰面上的安装孔与反应釜上封头的预设螺孔一一对应，安装时可以通过定位销快速完成同轴度找正。上下法兰之间的支撑立柱采用等直径的不锈钢圆棒加工而成，立柱沿法兰圆周均匀分布，数量根据支架承载的电机功率、搅拌作业时的径向载荷大小确定，既保证足够的结构刚性，抵消搅拌轴转动时产生的径向偏摆载荷，避免电机输出轴承受额外的弯矩，又不会因为封闭的筒式结构遮挡内部传动部件的观察空间，日常巡检时可以直接观察到联轴器的运转状态、机械密封是否存在泄漏情况。

设计过程中，首先需要匹配所适配电机的安装尺寸，包括电机法兰的止口直径、安装孔的孔距与孔径、电机输出轴的轴径与伸出长度，同时还要结合下端反应釜封头的法兰安装尺寸，确定下法兰的外径、螺栓孔分布圆直径以及中心避让孔的尺寸，保证支架安装后上下法兰的同轴度公差符合搅拌轴的对中要求，避免因为同轴度偏差导致机械密封过早磨损、轴承发热损坏的问题。上下法兰之间的支撑高度需要经过精确计算，要综合考虑联轴器的长度、机械密封的安装高度、轴承座的固定尺寸，还要预留出至少30mm的垫片调整空间，方便后期安装时通过增减垫片来调整搅拌轴的轴向位置，适配机械密封弹簧的压缩量调节需求。材质选用不锈钢材料，一方面是为了适配化工、食品等行业的防腐蚀要求，避免支架长期在潮湿、有腐蚀性气体的车间环境中出现锈蚀污染物料的问题，另一方面不锈钢的加工精度更容易保证，焊接或装配后的变形量更小，能够长期维持安装精度不发生偏移。

从安装边界来看，这类支架的底座半径需要与所配盖子的曲率完全匹配，保证下法兰与反应釜上封头的安装面完全贴合，不会出现局部间隙导致安装后支架倾斜的问题；支架的整体外径不能超过反应釜上封头的安装平台范围，避免与周边的进料管、视镜、人孔等附件产生安装干涉；支撑立柱的分布位置要避开机械密封的调节螺钉位置、联轴器的紧固件操作空间，保证日常维护时工具可以正常伸入操作。支架上所有的安装孔都采用铰制孔加工，保证螺栓安装后没有间隙，减少传动过程中的振动传递，法兰端面经过精车加工，平面度公差控制在0.05mm以内，避免安装后出现端面跳动导致电机轴偏斜。在实际选型使用时，还需要根据搅拌作业时的最大扭矩、搅拌桨产生的径向力大小核算支撑立柱的截面尺寸与数量，确保在满负荷运行时支架的变形量在允许范围内，不会因为刚性不足导致搅拌轴出现晃动，影响整套搅拌系统的使用寿命。
