集成油道的液压缸孔眼连接基座结构

在液压系统的执行端布局中，这类集成式孔眼基座往往承担着多重连接与介质输送的作用，区别于常规分体式的安装座，它将液压缸安装定位、轴承支撑、润滑油道输送几个功能整合在同一个块体结构上，能大幅减少管路接头的数量，降低系统在高压工况下的泄漏风险。从实际应用场景来看，这类零件常见于中小型液压工作站的执行机构安装位，也会用在自动化产线的液压夹紧工位、工程机械的小型液压执行单元固定端，在需要紧凑布局的液压回路里，这种集成结构能节省至少30%的安装空间，避免外接管路过多带来的布局杂乱、检修困难问题。

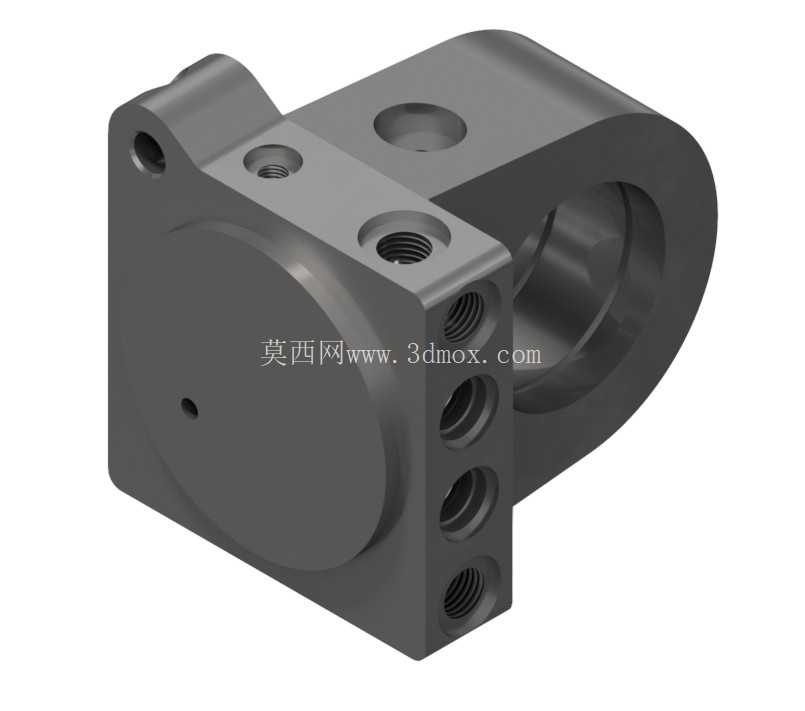

从功能特性上拆解，主体的大直径通孔是液压缸缸筒的安装定位孔，孔壁的加工精度直接决定了缸杆伸缩的同轴度，设计时这个孔的公差带通常选H7，内壁粗糙度控制在Ra1.6以内，保证缸筒装入后不会出现偏斜，避免缸杆运行时出现别劲、密封件偏磨的问题。侧面分布的多个不同规格螺纹孔，分别对应黄油嘴安装、压力油通道、回油通道的接口，其中垂直方向的几个小直径通孔是润滑油的输送通道，直接连通到轴承安装位，不用额外铺设润滑油管，就能在液压缸动作的同时，依靠回路内的压力差将润滑脂输送到轴承摩擦面，减少轴承的磨损速率。

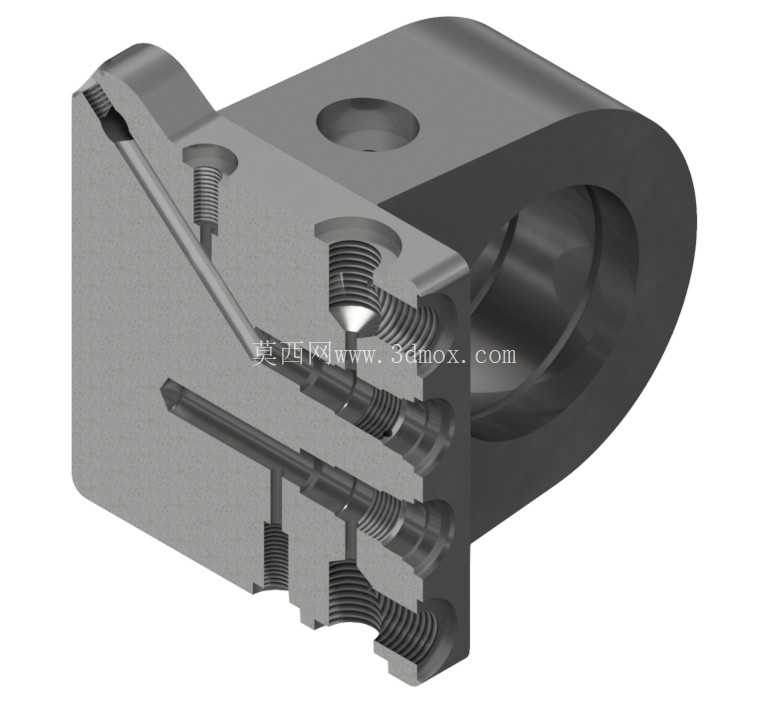

设计思路上，这个零件采用了块式整体结构，没有多余的悬臂结构，所有安装孔都布置在实体块的加强区域，避免高压油作用下出现结构变形。左侧的法兰面是整个基座的安装基准面，上面的两个定位销孔用来和设备机架做精准定位，周围的螺栓过孔采用沉头设计，螺栓装入后不会突出安装面，避免和周边运动部件产生干涉。侧面的几个螺纹孔深度都做了严格控制，不会钻通到主缸孔内部，防止出现液压油串腔的问题，每个油道孔的末端都设计了工艺堵头的安装位，加工完成后用钢球或者螺塞封堵工艺孔，保证油道的密封性。

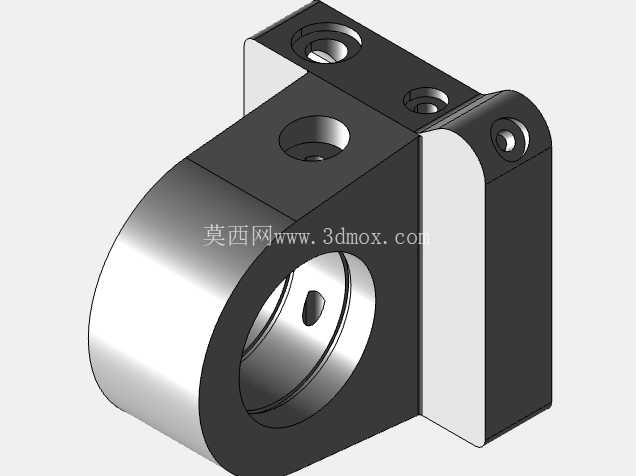

从安装边界来看，这个基座的整体外形近似带圆弧凸台的方块，主缸孔的中心高度是安装时的核心定位尺寸，直接决定了液压缸输出轴的中心高和后续传动部件的匹配度，设计时这个尺寸的公差控制在±0.02mm，保证和连接部件的同轴度要求。左侧安装法兰的平面度要求在0.01mm以内，安装后能和机架面完全贴合，不会出现局部间隙导致的受力不均。各个油口的螺纹规格匹配常规的液压管路接头，不需要定制特殊接头就能完成管路连接，降低现场安装的配件成本。轴承安装位的台阶孔做了倒角处理，方便轴承压装时的导向，避免压装过程中出现轴承外圈划伤的问题。

实际建模过程中，需要先确定主缸孔的中心轴线作为整个零件的设计基准，所有孔位的尺寸都从这个基准出发标注，避免基准转换带来的尺寸误差。油道的走向要尽量减少直角转弯，降低液压油在通道内的阻力，同时油道孔的直径要根据通流量计算确定，避免通径过小导致的压力损失过大。零件的壁厚要根据系统最高工作压力做强度校核，特别是主缸孔周围的壁厚，要保证在额定压力下不会出现胀裂变形，各个螺纹孔的周围也要留出足够的实体厚度，避免拧紧接头时出现螺纹开裂的问题。整体结构的边角都做了圆角处理，既可以减少热处理时的应力集中，也能避免安装过程中尖锐边角划伤操作人员。
