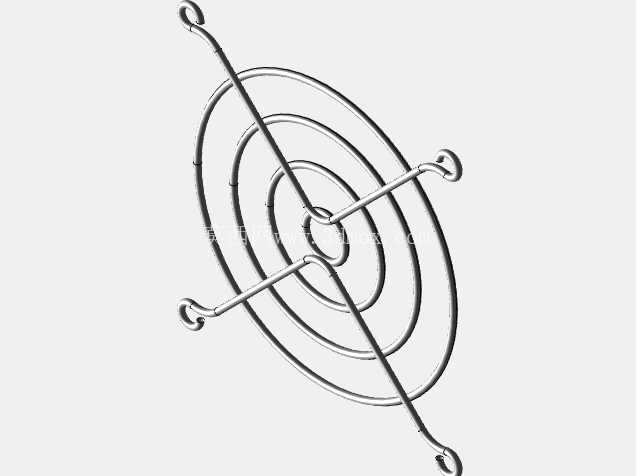

80mm规格钢制风扇防护网罩结构设计

　　在工业电控柜、小型工控设备、桌面级计算硬件、嵌入式散热模组的应用场景里，轴流风扇的外露旋转叶片始终是设备安全防护的核心管控点——高速运转的叶片一旦接触线缆、运维人员手指或是飘落的金属碎屑，轻则打坏扇叶造成散热失效，重则引发线路短路、人员机械伤害，适配对应尺寸风扇的钢制护指罩，就是为解决这一实际工程问题设计的防护构件。这款护罩针对80mm边长的标准轴流风扇开发，核心安装孔距匹配71mm的行业通用安装基准，完全贴合常规80mm风扇的四角固定位布局，不需要额外改动设备原有安装孔位，就能直接加装在风扇进风侧或是出风侧，不会和风扇本体、设备外壳的安装结构产生干涉。

　　从结构设计逻辑来看，这款护罩没有采用塑料护罩常见的密集栅格结构，而是选用多圈同心钢制环筋搭配交叉径向支撑筋的结构形式，同心环筋从中心向外逐层排布，环筋之间的间隙经过严格测算，既能够保证成年人手指无法穿过间隙接触到旋转扇叶，满足机械防护的安全间隙要求，又不会因为筋条过密阻挡风道，造成风阻上升、散热效率下降的问题。径向支撑筋采用十字交叉加斜向补强的布局，四根主支撑筋从中心环延伸至最外圈环筋，额外的斜向筋条连接不同直径的同心环，在不显著增加整体重量的前提下，大幅提升了护罩的整体抗形变能力，即便受到一定程度的外力挤压，也不会出现环筋变形触碰扇叶的情况。

　　护罩的四个端部设置了挂钩式固定结构，不需要额外的固定螺丝或是卡扣配件，就可以直接挂接在风扇对应的安装孔位上，安装拆卸过程极为便捷，适合批量设备组装时的快速装配，也方便后期运维过程中拆下护罩清理扇叶积灰。材质选用钢制材料，相比常见的塑料护罩，具备更好的耐高温性能和抗老化能力，在工业设备长期运行的较高环境温度下，不会出现材质脆化、变形的问题，使用寿命远高于同规格塑料护件，同时钢制材料的电磁屏蔽特性，还能在一定程度上削弱风扇运转产生的电磁辐射外传，适配对电磁兼容有一定要求的工控设备使用场景。

　　从安装边界来看，护罩整体外轮廓尺寸略大于80mm风扇的外框尺寸，安装后突出风扇端面的高度控制在极低范围内，不会占用设备内部过多的安装空间，即便在设备内部布局紧凑、风扇与周边元器件距离较近的场景下，也能顺利完成加装，不会和周边的电容、接线端子等元器件产生空间干涉。在实际选型应用中，这类钢制护罩除了常规的工业电控柜散热风扇防护，还可以适配小型服务器散热模组、3D打印机控制盒散热、小型逆变焊机散热单元等多种使用80mm标准轴流风扇的场景，不同场景下的防护需求都能通过这款护罩的结构得到满足：在人员容易触碰的设备外露风扇位，它可以起到物理隔离防触碰的作用；在有金属碎屑、粉尘飘落的生产车间设备内，它可以阻挡大尺寸杂物进入扇叶，避免扇叶被杂物卡滞造成烧机故障；在需要长期连续运行的设备上，钢制结构的抗疲劳特性可以保证护罩在设备全生命周期内不需要频繁更换，降低设备的后期维护成本。设计过程中针对护罩的筋条直径也做了反复优化，筋条过粗会增加风阻、降低通风效率，筋条过细则会导致整体结构强度不足，受到外力后容易变形，最终选定的筋条直径在保证结构强度的前提下，将通风率保持在较高水平，不会对风扇的散热风量造成明显影响。同时护罩的所有环筋与支撑筋的连接位置都做了平滑过渡处理，没有尖锐的边角和毛刺，安装和运维过程中不会划伤操作人员的手部，也不会割伤设备内部的连接线材，避免因为护罩本身的结构缺陷造成额外的设备故障或是安全隐患。
