OV2640摄像头模组带FPC排线结构设计

在嵌入式视觉采集、小型智能终端的硬件选型与结构适配环节，OV2640这类低压CMOS图像传感模组的三维结构数据，是结构工程师完成整机布局、安装位设计的核心参考依据。不同于单纯的芯片裸片，该模组集成了镜头组件、感光芯片封装、FPC柔性排线三个核心部分，在实际应用中覆盖了家用智能摄像头、开源硬件开发板视觉扩展、小型巡检机器人视觉模块、门禁人脸识别前端采集端等多个场景，不同场景对模组的安装固定方式、排线弯折半径、镜头突出高度都有差异化要求，这也是结构设计阶段需要重点核对的边界条件。

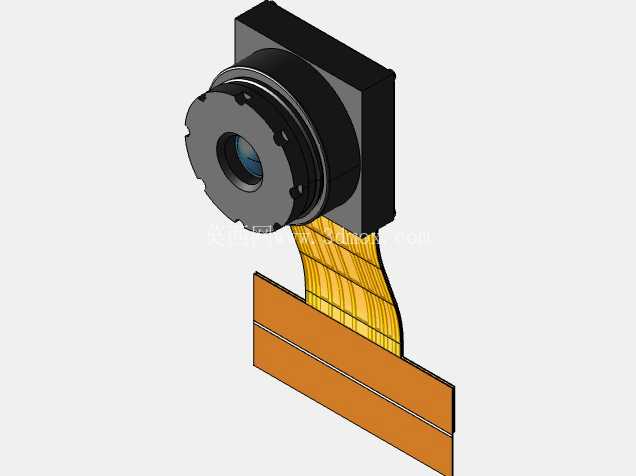

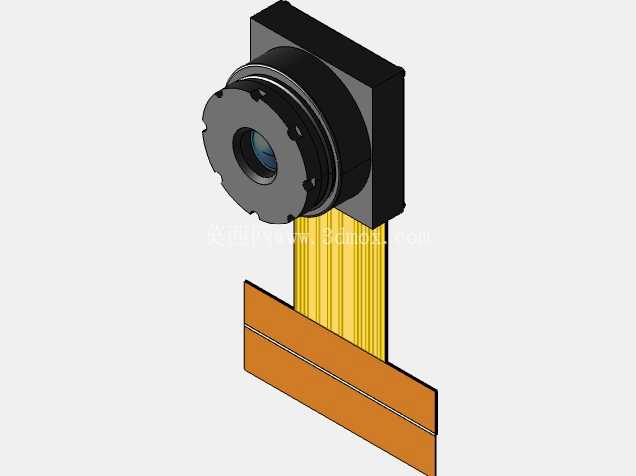

从功能特性来看，该模组可实现UXGA级别1632×1232分辨率的图像采集，单芯片集成了图像处理单元，无需额外搭配ISP处理芯片即可输出标准图像数据，这一特性决定了其整体封装尺寸的紧凑性——镜头部分采用圆形金属镜座，通过螺纹与后方的方形感光芯片基座连接，镜座圆周预留的三个缺口是生产环节的调焦卡位结构，设计安装限位时需要避开这几个位置，避免调焦完成后镜座被外力挤压偏移导致焦距失准。后方的感光芯片基座为方形硬质封装，是整个模组的刚性基准面，所有安装定位的基准都需要依托这个平面设定，不能以镜头前端面或者排线作为定位基准，否则会出现光轴偏移的问题。

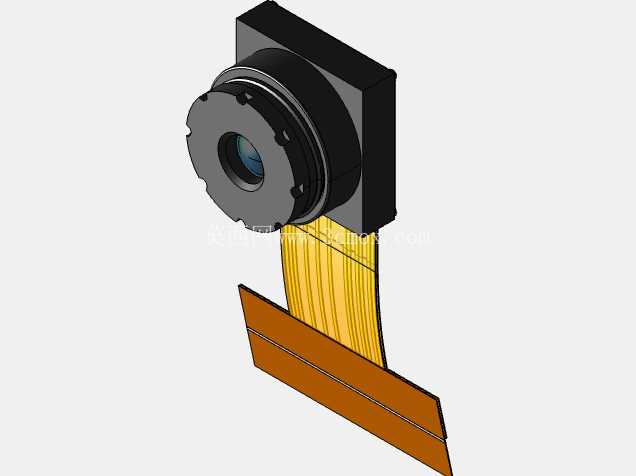

下方连接的FPC柔性排线是结构设计中容易被忽略的部分，该排线采用黄色聚酰亚胺基材，分为上下两层走线，中间的分层线是弯折应力释放的参考位置，实际装机时排线的弯折半径不能小于1mm，否则长期使用后会出现排线内部铜箔断裂的问题。排线末端的金手指区域需要与主板连接器匹配，建模时已经预留了金手指的厚度与插拔导向斜角，结构设计时需要在主板对应位置预留0.3mm的插拔操作空间，避免组装时排线无法完全插入连接器。

设计思路上，整个模组的结构优先保证光学路径的同轴度，镜头光轴与感光芯片中心的偏移量控制在0.05mm以内，镜座与基座的连接采用过盈配合加微量胶封的结构，既保证调焦时的转动阻尼，又能在调焦完成后固定位置，不会因为整机的振动出现焦距漂移。硬质基座的四个边角没有预留安装孔，实际应用中通常采用双面胶粘接或者塑料压片固定的方式，因此建模时严格还原了基座表面的平面度，基座背面的平面度公差控制在0.02mm以内，保证粘接时不会出现倾斜。

安装边界方面，镜头部分突出基座前端面的高度为8.2mm，设计外壳开孔时需要在镜头周围预留至少0.5mm的间隙，避免外壳与镜座接触摩擦，同时开孔直径要大于镜头最大外径1mm，防止遮挡视场角。基座的外形尺寸为20mm×20mm，厚度为3.5mm，安装时需要在基座后方预留1mm的空间给排线焊接位置，不能直接将基座背面完全贴死在安装面上，否则会挤压焊接点导致虚焊脱落。排线的总长度为28mm，在布局主板位置时需要核算排线的走线路径，避免排线出现过度拉伸或者反复弯折的情况，若需要更长的走线距离，不能直接拉扯排线，应该在中间增加转接板，防止排线受力损坏。

在不同行业的适配中，针对工业巡检类场景，该模组的结构可以额外增加金属保护罩，保护罩需要贴合基座的方形轮廓，前端开孔对应镜头位置，保护罩的厚度不超过1mm，避免增加过多整机重量；针对消费类电子场景，外壳的镜头装饰圈需要与镜座前端预留0.3mm的间隙，装饰圈的内孔做倒角处理，减少光线在孔壁的反射形成眩光。建模过程中对所有配合面的公差都做了匹配还原，比如镜座与基座的配合公差采用H7/h6的间隙配合，保证调焦时的顺畅度，排线与基座的连接位置做了应力释放圆弧，避免排线根部因为弯折出现断裂。

很多工程师在选型时只关注芯片的参数，忽略结构尺寸的匹配，经常出现装机后镜头突出外壳过多、排线长度不够、安装位与周边元器件干涉的问题，这个三维模型完整还原了模组的所有外部轮廓与关键尺寸，包括镜座的缺口位置、排线的分层结构、金手指的宽度与间距，在做整机结构设计时可以直接导入装配环境做干涉检查，提前规避安装冲突。比如在设计小型智能门锁的人脸识别模块时，需要将模组安装在门锁前面板的内侧，前面板的玻璃厚度为2mm，这时候就需要核对镜头的后焦距是否匹配玻璃的厚度，同时核算镜头前端到玻璃内表面的距离，保证成像清晰，这些参数都可以通过模型直接测量，不需要等待实物样品回来再核对，能大幅缩短结构开发的周期。

另外，针对户外使用的场景，该模组的镜座与基座之间的缝隙需要做密封处理，建模时还原了缝隙的宽度为0.1mm，设计密封结构时可以采用0.15mm直径的密封圈，装配后密封圈的压缩量控制在30%，既能达到IP65的密封等级，又不会因为压缩量过大导致镜座变形影响焦距。排线引出位置的密封也是重点，模型中排线根部与基座的连接位置是直角过渡，设计密封胶圈时需要在这个位置做圆弧过渡的压块，保证密封胶完全填充缝隙，不会出现渗水的通道。
