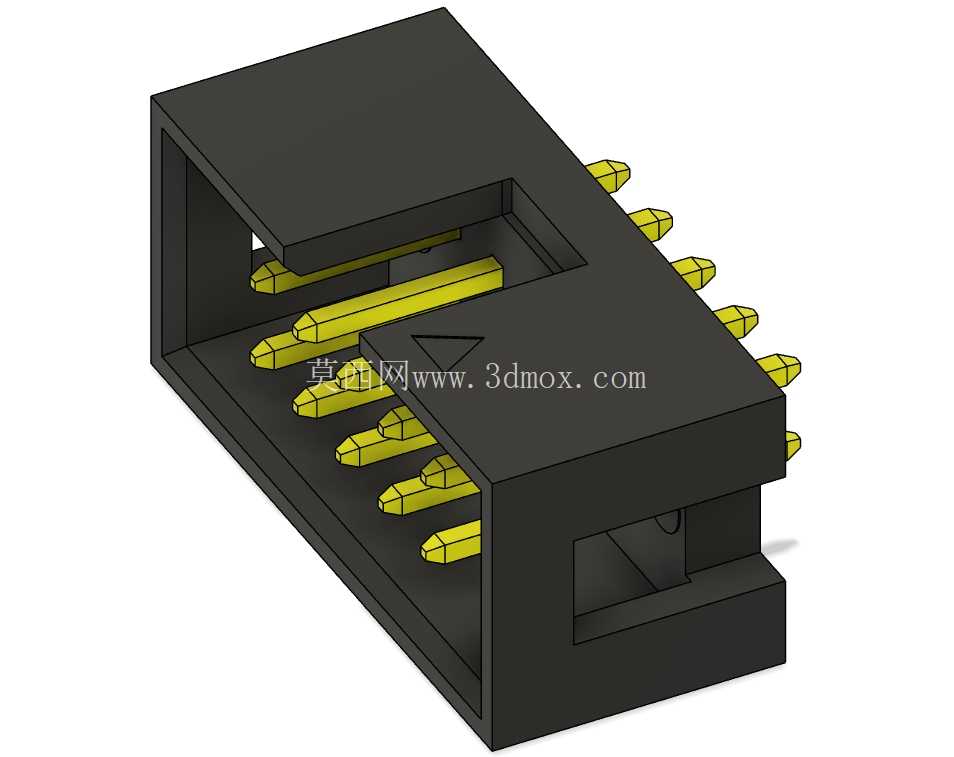

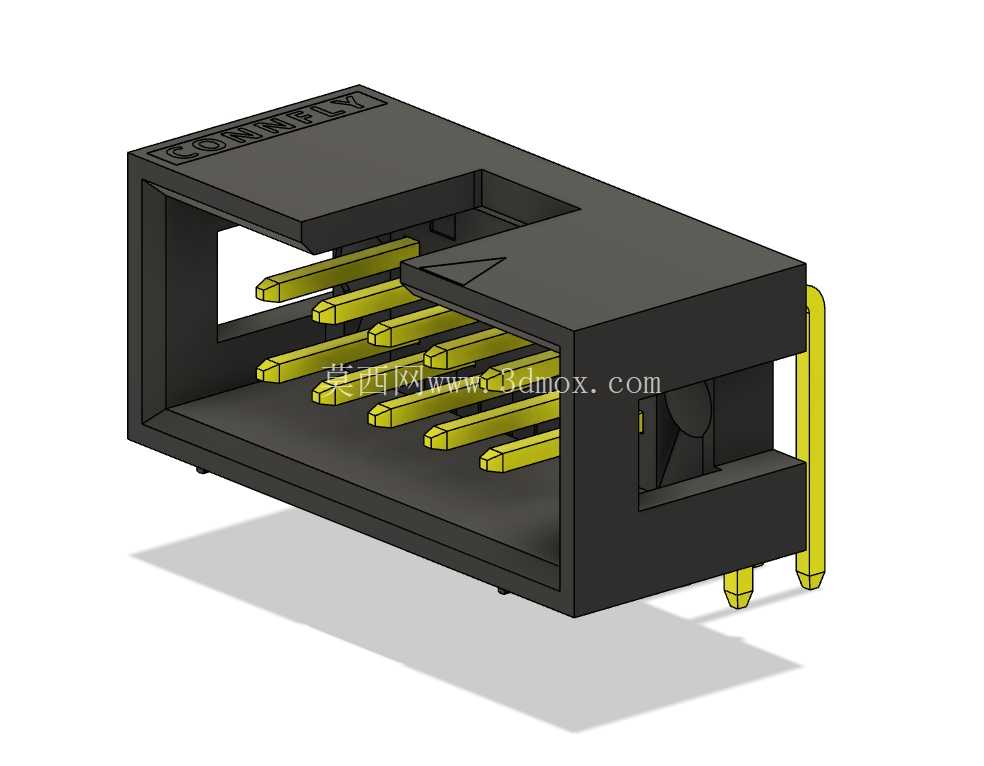

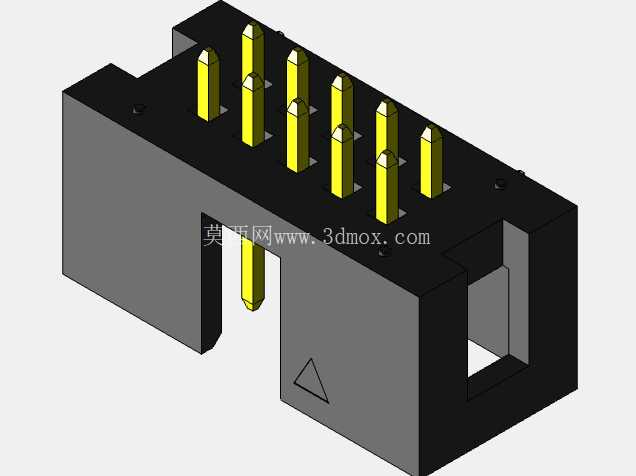

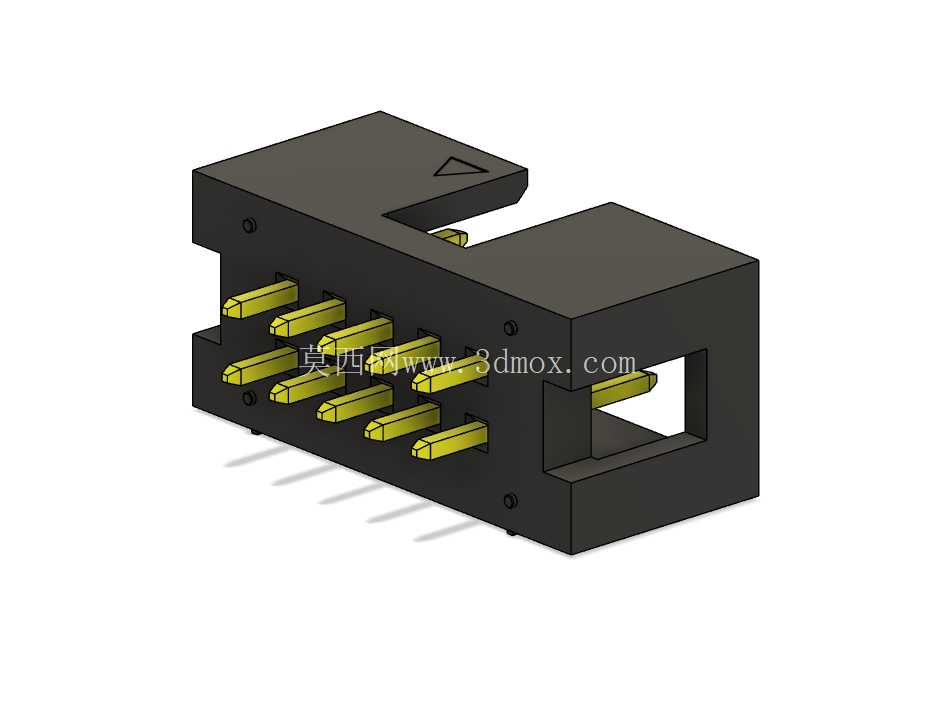

BH系列IDC简牛连接器三维结构设计

在工业控制板卡、嵌入式开发板、通讯接口模块的板间连接场景里，这类BH系列IDC简牛连接器是非常常见的互联部件，很多做电控柜布线、单板硬件开发的工程师在选型阶段，都会优先考虑这类带定位柱的卧式简牛座，毕竟它不需要额外的固定结构，插装后过波峰焊就能牢牢固定在PCB上，比无定位的排座抗拉扯能力强不少。从实际使用场景来看，这类10Pin的简牛座主要用来传输低压控制信号，常见于PLC扩展模块的信号对接、老旧工控板的排线转接、消费电子内部主板与副板的信号互联，它和传统的杜邦排针相比，接触件的镀金层厚度更均匀，配合IDC排线压接后，接触电阻的波动范围更小，长期在震动工况下使用也不容易出现接触不良的问题。

从结构设计的角度拆解这个部件，首先能看到它的绝缘基座采用的是耐高温的热塑性工程塑料，这种材料的熔融温度刚好匹配无铅波峰焊的工艺窗口，过炉的时候不会出现基座变形、针位偏移的问题，基座上设计的防呆斜角是很关键的细节，能从根源上避免排线插反导致的信号接反问题，很多新手工程师在组装样机的时候，如果没有防呆结构，很容易把排线插反烧板，这个斜角的位置刚好和IDC排线头上的凸台对应，插装的时候只有方向正确才能完全插入，不需要额外做标识提醒。基座两侧伸出的黄色定位柱，直径和PCB上对应的安装孔是间隙配合，插装的时候能快速对准焊盘，不需要人工逐个对位针脚，过焊的时候定位柱会轻微受热膨胀，冷却后就能把整个连接器牢牢卡在PCB上，哪怕后续插拔排线的时候用力过猛，也不会把连接器从焊盘上扯下来，这一点比普通直插排座的可靠性高很多。

接触针的排布是双列5Pin的标准IDC间距，每根插针的尾部都是压扁设计，刚好能卡在绝缘基座的卡槽里，不会在插排线的时候出现针脚后退的问题，插针的接触端采用的是分叉设计，和排线压接的时候，刺破线皮后能和铜线芯形成多点接触，比单触点的接插件载流能力更强，单针可以稳定通过1A的控制电流，足够满足绝大多数低压信号传输的需求。安装边界方面，这个连接器的卧式安装高度很低，整体突出PCB板面的高度不到10mm，在空间紧凑的设备内部，比如薄型工控机、嵌入式网关的壳体里，不会因为连接器高度过高导致壳体盖不上，基座底部和PCB板面之间预留了0.5mm的间隙，过焊的时候助焊剂不会残留在基座和PCB之间，避免长期使用后出现绝缘下降的问题。

在做三维建模的时候，这类连接器的针位公差需要严格控制，每根插针的中心距偏差不能超过0.05mm，不然和排线对接的时候会出现插不进去或者针脚弯掉的问题，定位柱的中心距公差要控制在0.1mm以内，不然插装的时候会出现定位柱卡不进PCB孔的情况。绝缘基座的拔模角度设置在1.5度左右，既方便注塑脱模，也不会因为拔模斜度过大导致基座和排线之间的配合间隙过大，出现排线松动的问题。另外基座顶部的品牌标识凹槽深度设置在0.2mm，注塑的时候可以直接在模具上刻字，不需要后续丝印，长期使用也不会出现标识磨损的问题。

从实际选型的角度来说，这类连接器的焊盘尺寸设计也很关键，每个插针对应的焊盘直径要比插针直径大0.3mm，既能保证焊锡充分浸润，也不会出现相邻焊盘连锡的问题，定位柱对应的安装孔直径要比定位柱直径大0.2mm，给PCB加工的公差留足余量，避免因为孔位偏差导致连接器装不上。在震动较大的使用场景里，比如车载设备、工程机械的电控模块里，还可以在连接器和PCB之间点少量红胶，进一步提升固定强度，不过因为本身带定位柱，绝大多数常规工况下不需要额外点胶就能满足可靠性要求。和同规格的牛角座相比，这种简牛座没有两侧的卡扣结构，整体占用的PCB面积更小，适合空间受限的应用场景，成本也比带卡扣的牛角座低三成左右，在不需要频繁插拔排线的设备里，是性价比非常高的选择。
