3乘4规格2mm行程SMT轻触开关结构

在消费电子、工控板卡、小型智能硬件的PCB板级设计中，这类小尺寸SMT轻触开关是人机交互回路里最基础也最容易被忽略的元器件，很多刚入行的结构工程师在做堆叠设计时，往往只关注接插件、主芯片的占位，忽略轻触开关的安装边界与按压行程匹配，导致后期试产时出现按键卡滞、按触无响应、回流焊后元件偏移等问题。这款3*4规格的轻触开关，本体高度适配2.0mm的板上堆叠空间，采用SMT贴装工艺，不需要在PCB上做穿孔设计，能够适配当前主流的单面、双面回流焊生产线，在波峰焊工艺的板卡上也可以通过治具遮挡完成焊接，适配性覆盖绝大多数中小批量电子组装产线的工艺要求。

从实际使用场景来看，这类轻触开关常被用作设备的复位按键、功能触发按键、配对按键，比如蓝牙耳机的功能键、工控模块的复位键、小型传感器的校准触发键、智能家居面板的辅助按键，都能见到同规格产品的身影。它的按压行程设计为2.0mm，相比1.5mm行程的同尺寸开关，按压反馈更清晰，不会出现轻触即触发的误触问题，同时行程又不会过长，避免按压时需要施加过大的按压力导致PCB局部受力变形。开关的触点采用弹片式接触结构，正常按压力度下的接触电阻能够稳定控制在毫欧级，不会因为长期使用出现接触不良的问题，适配3.3V到12V的低压信号回路，不适合作为大电流电源通断元件使用，这也是结构选型时需要特别注意的边界。

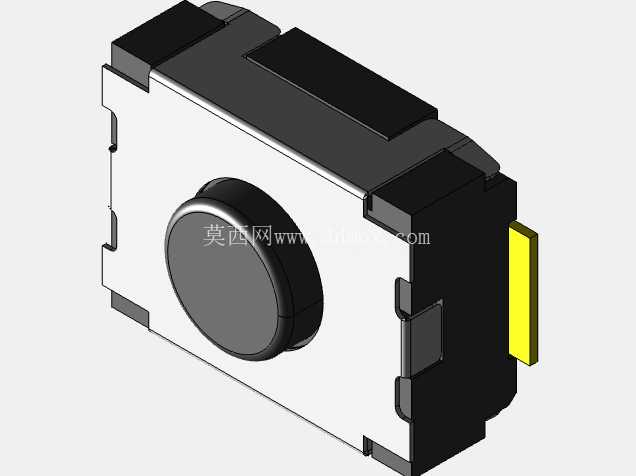

从结构设计的角度拆解这款元件，本体采用耐高温工程塑料作为基座，能够承受回流焊过程中260摄氏度以内的高温，不会出现基座变形、引脚移位的问题。两侧的黑色定位块在贴装时可以配合吸嘴完成精准取料，贴装到PCB焊盘后，本体底部的定位凸点能够卡入PCB上预留的定位孔，减少回流焊过程中元件的漂移量。侧面伸出的黄色引脚是焊接端，焊盘设计时需要预留足够的锡膏印刷面积，同时要避免焊盘距离开关按压区域过近，防止焊接时锡膏溢出渗入开关内部导致按键卡滞。开关正面的圆形按压帽是受力接触面，设计时如果需要外接硅胶按键、塑料按键帽，需要保证外接按键的按压中心与开关中心的同轴度误差控制在0.3mm以内，按压面的平行度误差不超过0.1mm，否则长期按压会导致内部弹片受力不均，缩短开关的使用寿命。

在做整机结构的安装边界设计时，需要注意开关本体距离周边元器件的最小安全距离：引脚两侧距离周边高大元件的距离不小于1mm，避免贴装时元件干涉；按压帽上方的预留行程空间不小于2.5mm，保证按键按下后不会触碰周边结构件；开关本体底部与PCB表面贴合后，不需要额外点胶固定，依靠焊盘的焊接强度就能够满足常规使用场景下的固定要求，如果是用于高振动场景的设备，可以在开关本体两侧增加点胶位，用高温固化胶做辅助固定，但要注意胶液不能流入开关内部的活动间隙。很多工程师在做建模时会忽略开关引脚的共面度要求，这款开关的引脚共面度控制在0.1mm以内，建模时可以将引脚底面设置在同一基准平面，与PCB焊盘表面完全贴合，不需要额外做高度补偿，避免生成的钢网开孔与实际元件不匹配。

另外在做EMC设计时，这类轻触开关的金属部分如果靠近板上的射频区域，需要在开关周边预留接地焊盘，必要时可以在开关下方增加接地屏蔽层，避免按压时人体静电通过开关引脚直接打入芯片回路，造成静电击穿问题。开关的按压寿命按照行业常规标准可以达到十万次以上，足够覆盖绝大多数消费电子、工控设备的全生命周期使用需求，不需要做冗余的按键备份设计，除非是用于高频触发的特殊场景，才需要考虑选用更高寿命规格的开关型号。在三维建模过程中，需要准确还原开关的所有外形尺寸、引脚位置、按压帽的活动行程，不能只做简化的方块占位模型，否则后续做结构干涉检查时，很容易出现按键与外壳干涉、焊盘与引脚不对位的问题，导致后期改板增加项目成本。
