在常规机械传动系统的扭矩传递环节,花键轴是解决同轴传动件周向固定、轴向滑动需求的核心零件,这款带法兰安装盘的外花键轴,主要适配齿轮箱输入端、联轴器对接端、行走机构驱动轴这类需要刚性固定安装同时传递大扭矩的工况,区别于光轴靠键槽单键传扭的结构,外花键的多齿均匀受力特性,能在同等轴径下承载更高的冲击载荷,也能避免单键连接长期受载出现的键槽压溃、滚键失效问题。

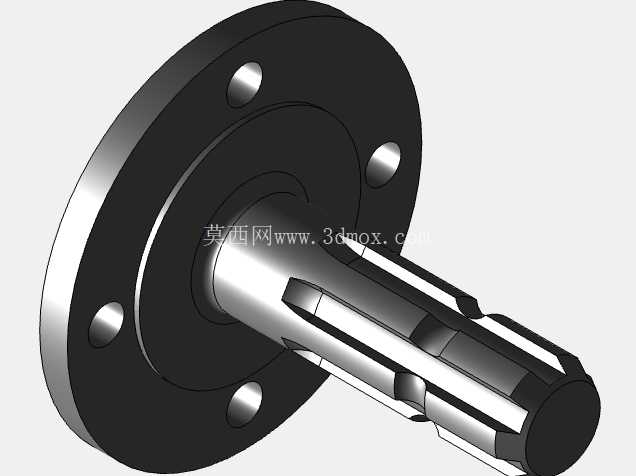

从结构布局来看,轴体一端集成了圆形法兰安装盘,盘面上均匀分布6个螺栓过孔,安装时可以通过螺栓直接将法兰端固定在驱动端壳体或者对接法兰面上,不需要额外设计轴肩定位套、锁紧螺母这类轴向固定零件,能有效缩短传动链的轴向安装尺寸,适合安装空间紧凑的小型减速机、农用机械传动箱、轻工设备输送辊驱动单元使用。法兰盘与轴体衔接处做了圆弧过渡处理,避免截面突变带来的应力集中,在承受交变扭矩、径向跳动载荷时,过渡位置不会因为应力集中出现疲劳裂纹,这也是很多新手建模时容易忽略的细节,直接做直角衔接的轴在实际台架测试中,往往在额定载荷70%左右就会在衔接位置出现断裂。
轴身的花键段采用矩形花键齿形,齿侧配合间隙控制在滑动配合公差区间,既可以满足配套的滑移齿轮、连接套在轴上做小范围轴向移动,实现换挡、离合的功能,也能保证周向传扭时没有明显回程间隙,适合需要频繁换向、正反转切换的传动场景。花键的齿端做了倒角引导,装配时不需要严格对齐齿位就能顺利滑入配套花键套,能降低现场装配的对位难度,也能避免装配时硬敲硬砸导致的齿端崩边、毛刺卡滞问题。
建模过程中,花键齿的参数是按照通用传动件的常用模数设定,齿根位置同样做了圆角过渡,避免齿根应力集中导致的断齿问题;法兰盘上的安装孔采用沉孔设计,螺栓锁紧后螺栓头不会突出法兰端面,不会和周边旋转的零件发生刮蹭,安装孔的位置度公差按照IT7级精度设定,能保证和对接法兰安装时的同轴度,避免安装不同轴带来的轴系偏摆、轴承早期磨损问题。轴体的非花键段直径比花键大径略小,装配时花键套可以顺利滑过非配合段,不会刮伤轴的基准面,也能减少不必要的配合接触面积,降低滑动时的摩擦阻力。
从安装边界来看,法兰盘的外径尺寸控制在常规端盖安装尺寸范围内,不需要额外扩大壳体的安装开孔,轴的总长度适配常规深沟球轴承+油封的安装空间,花键段的长度预留了足够的滑移行程,满足传动件轴向移动的行程需求,不会出现滑移到行程极限时脱齿、卡滞的问题。实际应用中,这类花键轴常出现在小型变速箱的动力输出端,连接差速器或者传动链轮,也可以用在机床主轴的进给传动段,带动滑移齿轮实现转速切换,相比渐开线花键,矩形花键的加工难度更低,普通铣床、滚齿机就能完成加工,后期维护更换配件的成本也更低,适合中小载荷、中等转速的通用传动场景使用。
设计时需要注意,花键的齿向公差要和安装基准轴颈的同轴度保持一致,否则会出现花键副单侧受力、局部磨损过快的问题;法兰端面的平面度公差也要控制在合理范围,锁紧螺栓时如果端面平面度超差,会导致轴体出现微变形,高速旋转时产生明显的径向跳动,带动整个传动系出现振动、异响。另外轴端的中心孔是加工时的工艺基准,建模时不能省略,后续轴的外圆磨削、花键滚齿加工都需要靠两端中心孔定位,省略中心孔的模型在实际生产中会无法装夹加工,很多初学者做轴类模型时经常会忽略工艺基准的设计,导致模型看起来结构完整,实际根本无法落地生产。
