STM32F411CEU6核心控制板结构设计

　　这款嵌入式核心控制模块的三维结构设计，完全围绕实际嵌入式开发场景的安装、接线、调试需求展开，在做结构建模之前，首先梳理了该模块在各类小型智能设备、物联网终端、教学实验平台中的实际使用场景：多数场景下该模块会作为主控核心直接焊接或插接在设备主板上，部分便携设备场景中还需要配合外壳做嵌入式安装，因此整个结构设计首先要保证所有外接接口的位置精度，避免出现安装后接口错位无法接线的问题。

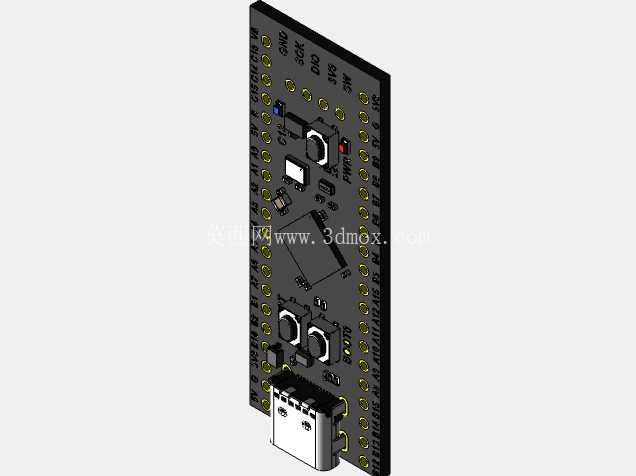

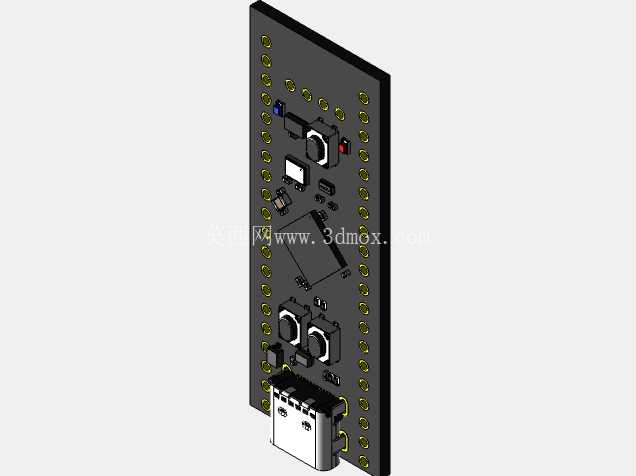

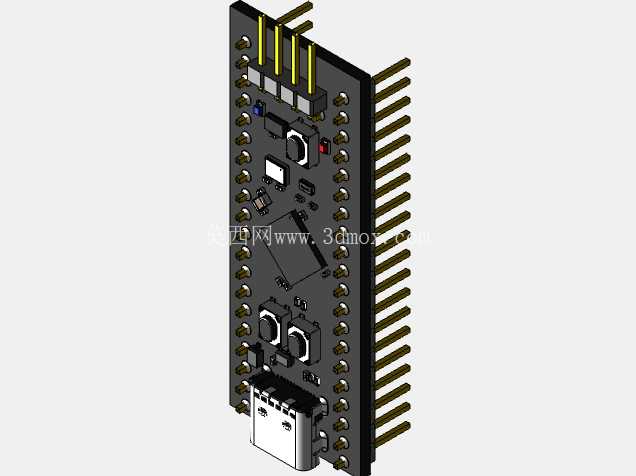

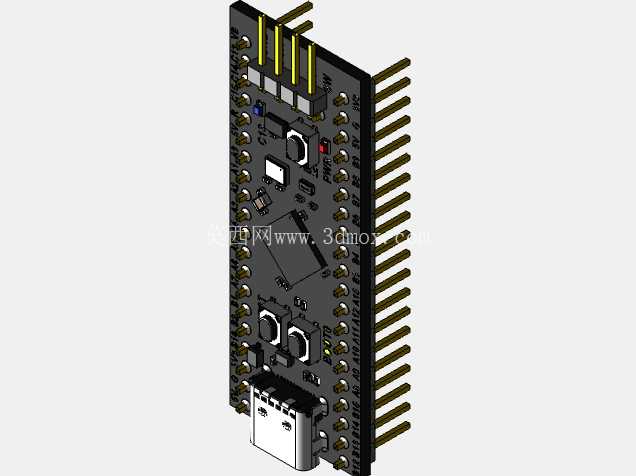

　　从功能特性来看，该模块搭载的主控芯片可完成多路IO信号采集、串口通讯、PWM输出等核心控制任务，因此结构建模时完整还原了板载的复位按键、用户按键、Type-C通讯接口、两侧排针引脚的位置与尺寸，每一个元件的占位都严格按照实际元件的封装尺寸绘制，没有做多余的简化，方便结构设计人员在做整机装配时直接调取模型做干涉检查。设计思路上没有追求外观的过度美化，而是优先保证结构尺寸的准确性：板体的长宽尺寸严格参照实际PCB的外形绘制，板厚按照常规四层板的1.6mm厚度设置，两侧排针的引脚间距严格遵循2.54mm标准排距，每个引脚的直径、伸出长度都和实际接插件参数一致，确保在做整机结构设计时，排针与母座的配合不会出现尺寸偏差。

　　板载元件的高度也做了精准还原，比如Type-C接口的突出高度、两个按键的按压行程高度、板上电容电阻的最高元件高度，都按照实际物料的尺寸做了对应设置，方便设计人员在做外壳设计时预留足够的内部空间，避免出现外壳压到元件导致短路或者按键无法按下的问题。安装边界方面，除了两侧排针的安装位置，板体上没有预留额外的固定孔，因为该模块多数场景下是通过排针直接固定在底板上，建模时特意标注了排针下方的禁布区域，提醒结构设计人员在底板对应位置不要布置过高的元件，避免模块插装后和底板元件产生干涉。在做模型细节处理时，板上的丝印标识位置也做了对应还原，虽然结构设计中丝印不影响装配，但准确的丝印位置可以帮助调试人员快速识别引脚定义，减少接线错误的概率。

　　考虑到部分场景下该模块会搭配散热片使用，建模时在主控芯片的上方预留了足够的散热空间，没有在芯片正上方布置其他过高的元件，方便后期加装散热片时不会和周边元件产生冲突。整个模型的所有配合面都做了公差预留，比如排针和母座的配合间隙按照常规接插件的配合公差设置，Type-C接口的插接区域预留了标准的插头插入空间，确保实际生产装配时不会出现插接过紧或者无法插入的问题。对于嵌入式开发的结构设计人员来说，这个模型可以直接导入到整机装配文件中，不需要再重新绘制核心板的结构，能够大幅缩短结构设计的周期，同时避免因为核心板尺寸绘制错误导致的整机结构返工。在实际的设备选型过程中，设计人员可以直接通过这个模型核对核心板的安装尺寸是否符合自身设备的内部空间要求，提前判断接口位置是否和设备的外壳开孔位置匹配，减少打样后的修改次数。
