双排直插式板对板电源连接组件

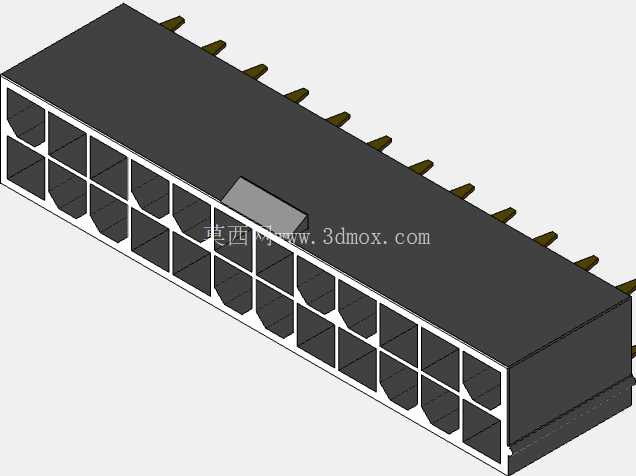

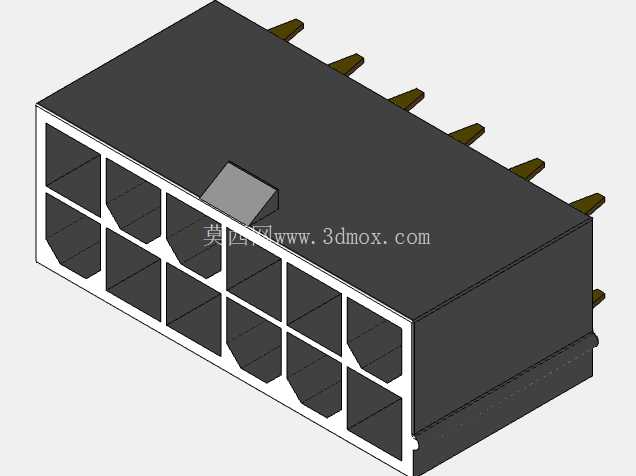

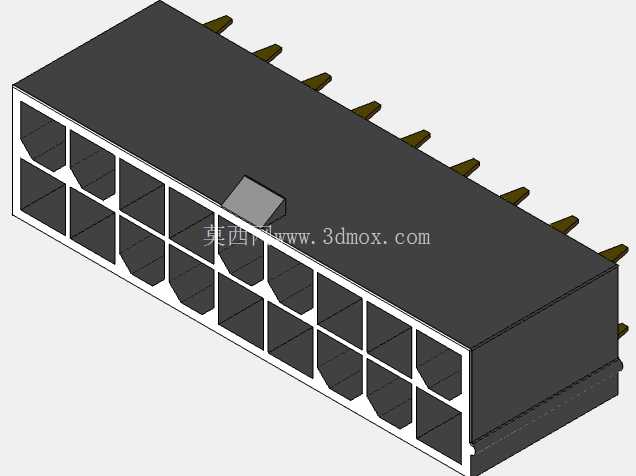

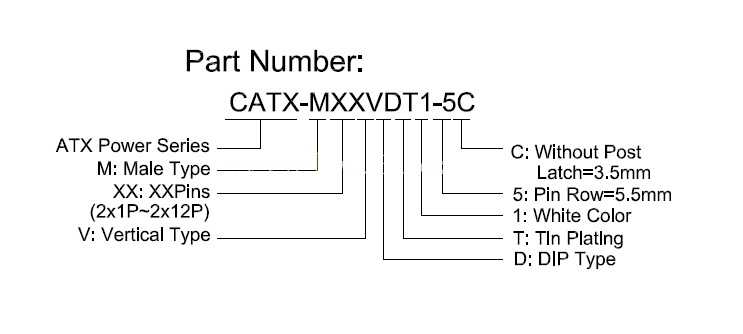

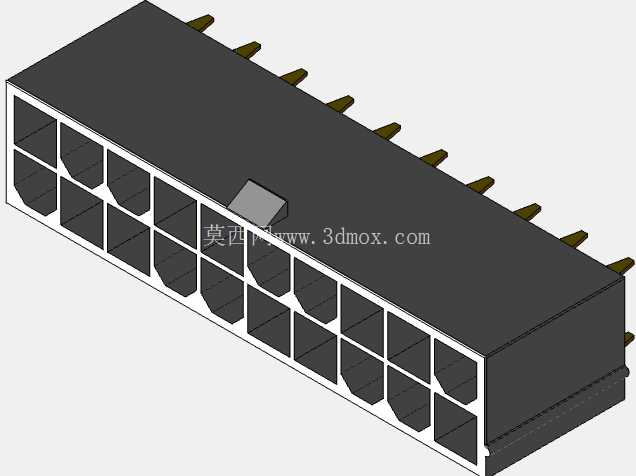

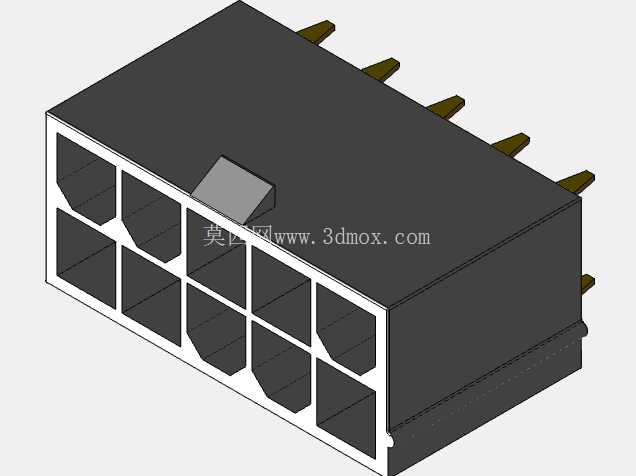

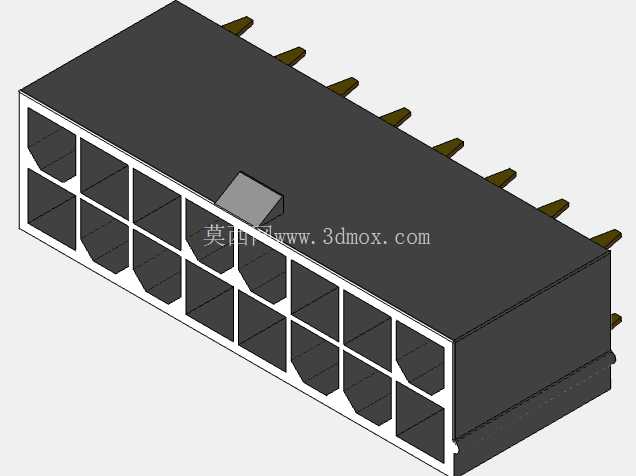

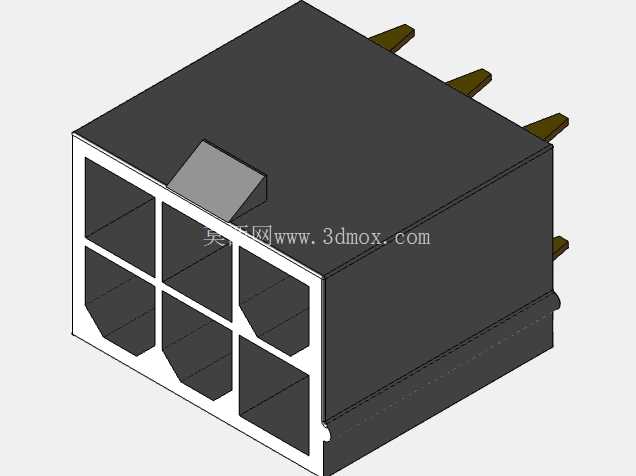

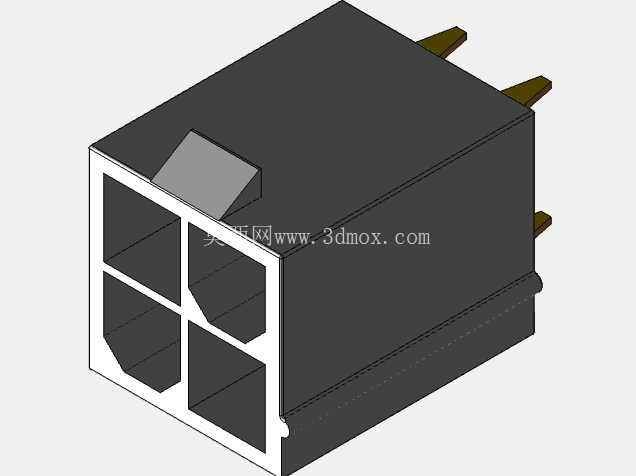

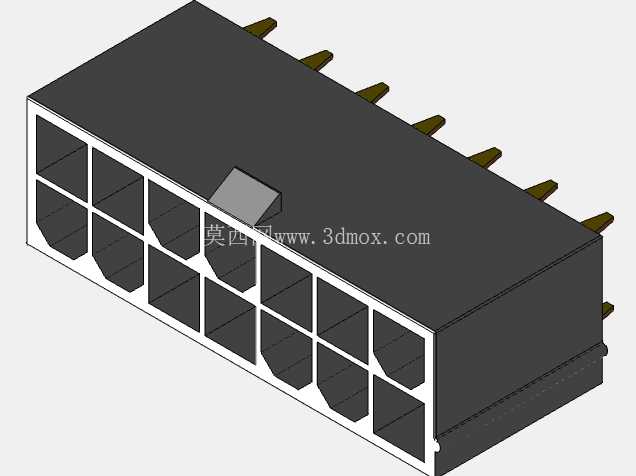

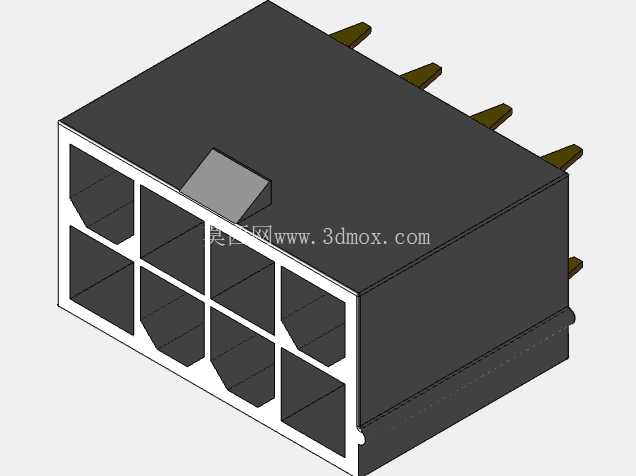

　　在ATX架构工业控制板卡、嵌入式计算主板、12V直流供电配电模块的板间互联场景中，这类双排直插结构的连接部件是实现电源与信号并行传输的核心互联载体，区别于单排排针的低载流设计，该部件采用双列错位触点布局，单排可提供12个独立接线回路，双排合计24路传输通道，可同时承载大电流电源回路与小功率信号回路的传输需求，适配板卡堆叠式安装、母板与子板垂直插接的装配场景。从结构设计逻辑来看，该部件采用黑色耐高温绝缘基座作为主体承载结构，基座材质选用玻纤增强尼龙材料，可满足波峰焊、回流焊过程中的260℃高温耐受要求，避免焊接过程中基座变形、触点移位的问题。

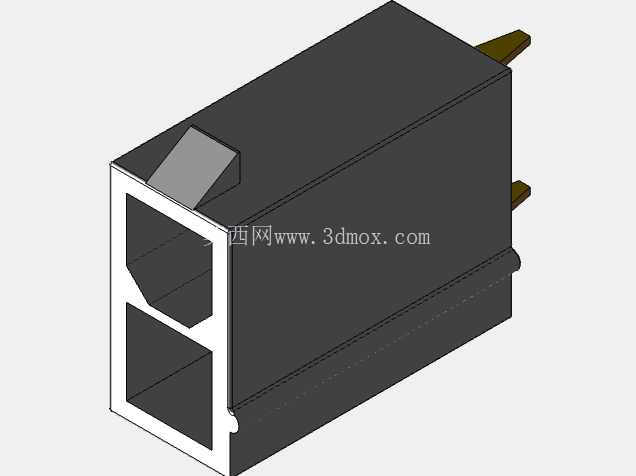

　　基座上部设置的定位凸台，可在插接过程中与对接端的凹槽形成配合限位，防止插反、错位导致的针脚弯折、接触不良问题，同时凸台结构可承担部分插接应力，避免长期使用后触点松脱。背部延伸的弯角式焊针采用90度折弯设计，焊针长度与折弯半径严格匹配PCB板的安装孔位公差，焊针表面做镀锡处理，提升焊接浸润性，同时降低接触电阻，单针可承载最高3A的持续电流，满足12V供电回路的载流要求。

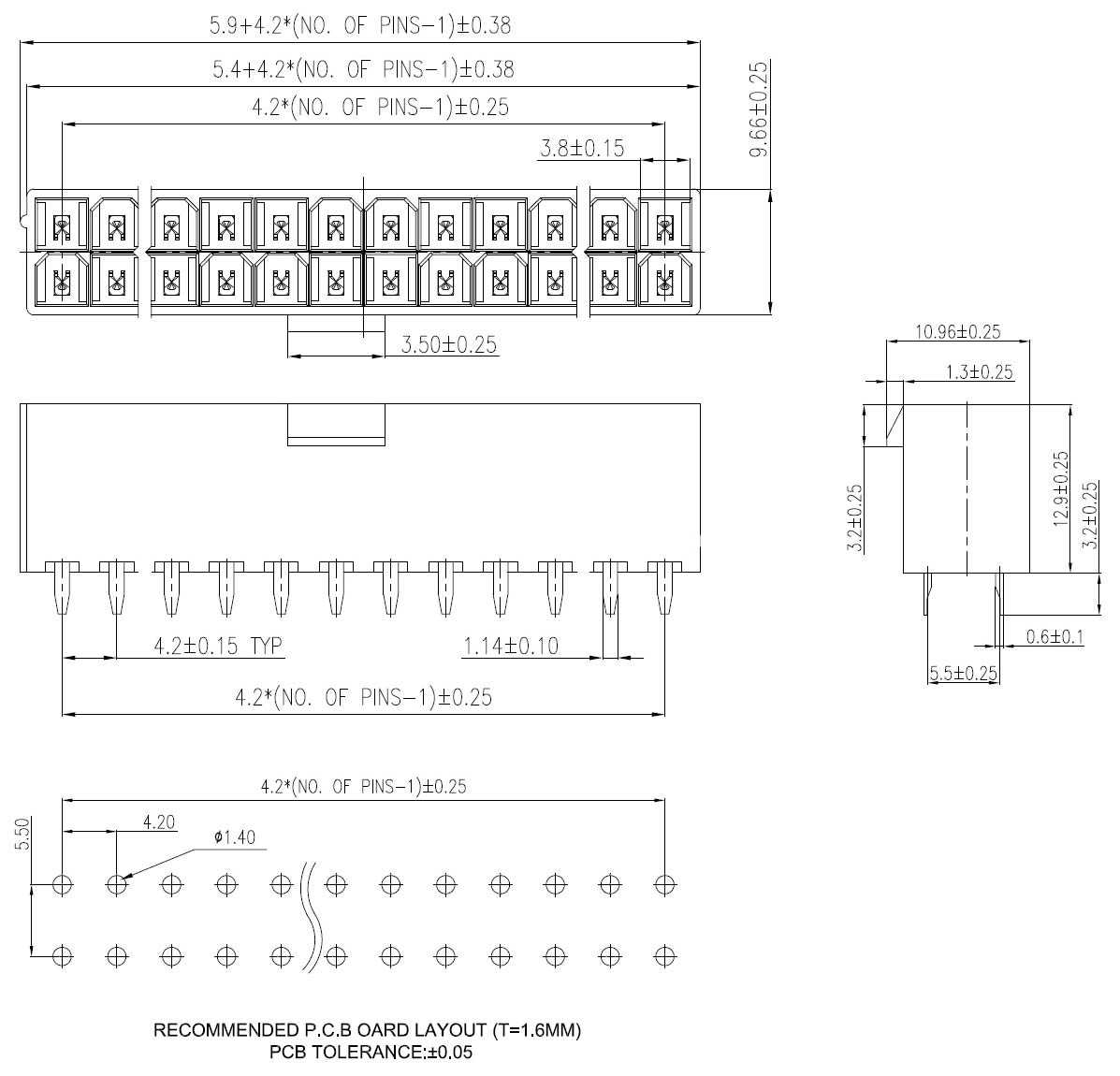

　　从安装边界来看，该部件的基座宽度适配标准2.54mm排针间距规范，整体长度方向的焊针间距统一为2.54mm，可直接兼容通用PCB设计的孔位布局，无需额外调整板卡布线；基座高度控制在13.5mm，在板对板插接后，两块PCB之间的预留间隙可控制在15mm以内，适配紧凑化的设备内部安装空间，避免因连接器高度过高导致的设备内部空间浪费。在实际设备应用中，这类连接器常被用于工业ATX电源板与主控板的供电互联、嵌入式工控机的扩展子板连接、12V直流供电的工业传感器集线板接线场景，相比传统的接线端子排，该直插式结构可大幅提升装配效率，减少人工接线的出错概率，同时双列触点的接触可靠性更高，可适应工业场景下的振动、温度循环等恶劣工况，避免长期使用后出现接触电阻增大、供电不稳的问题。

　　设计过程中需要重点关注焊针的保持力参数，每根焊针与绝缘基座之间的拉脱力需不低于15N，防止焊接或插接过程中焊针被顶出基座；同时触点的插拔寿命需满足至少500次的插拔循环，接触电阻在全寿命周期内不超过20mΩ，保证供电稳定性。基座底部设置的定位柱可在PCB焊接时与板上的定位孔配合，起到预固定作用，防止过焊炉时连接器移位，提升SMT贴片或波峰焊的良率。另外，该连接器的防呆设计除了上部的定位凸台外，还在基座一侧做了切角处理，与对接端的切角结构匹配，从物理层面杜绝反插的可能，避免反插导致的电源短路、板卡烧毁问题。在载流能力设计上，针对12V主供电回路的触点做了加宽处理，相比信号回路的触点，电源回路的接触面积提升40%，可承载最高5A的持续电流，满足CPU供电、外设供电等大电流回路的传输需求，而信号回路的触点则保持标准尺寸，兼顾信号传输的稳定性与空间利用率。
