接触式水位检测传感模块适配Arduino开发

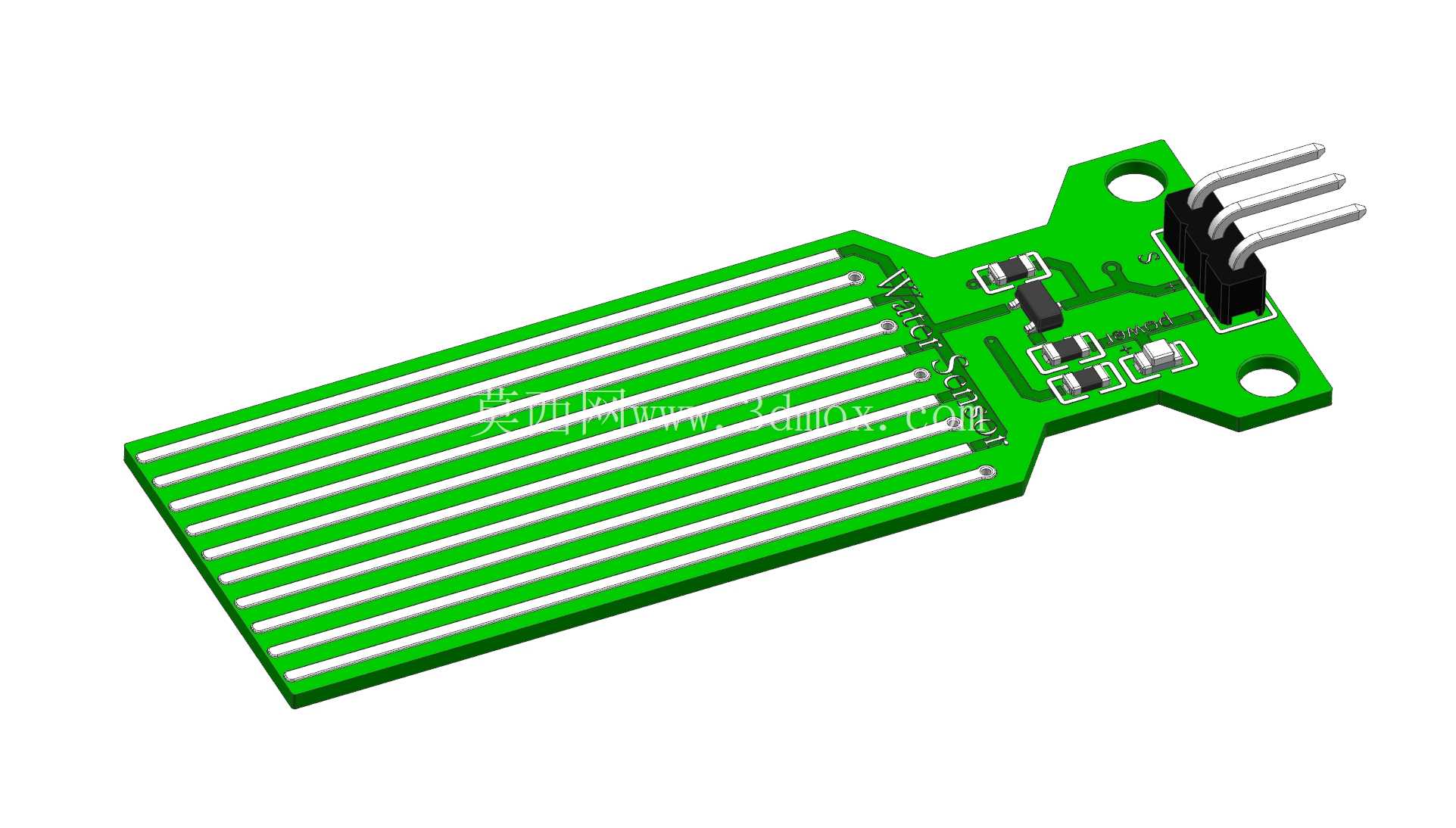

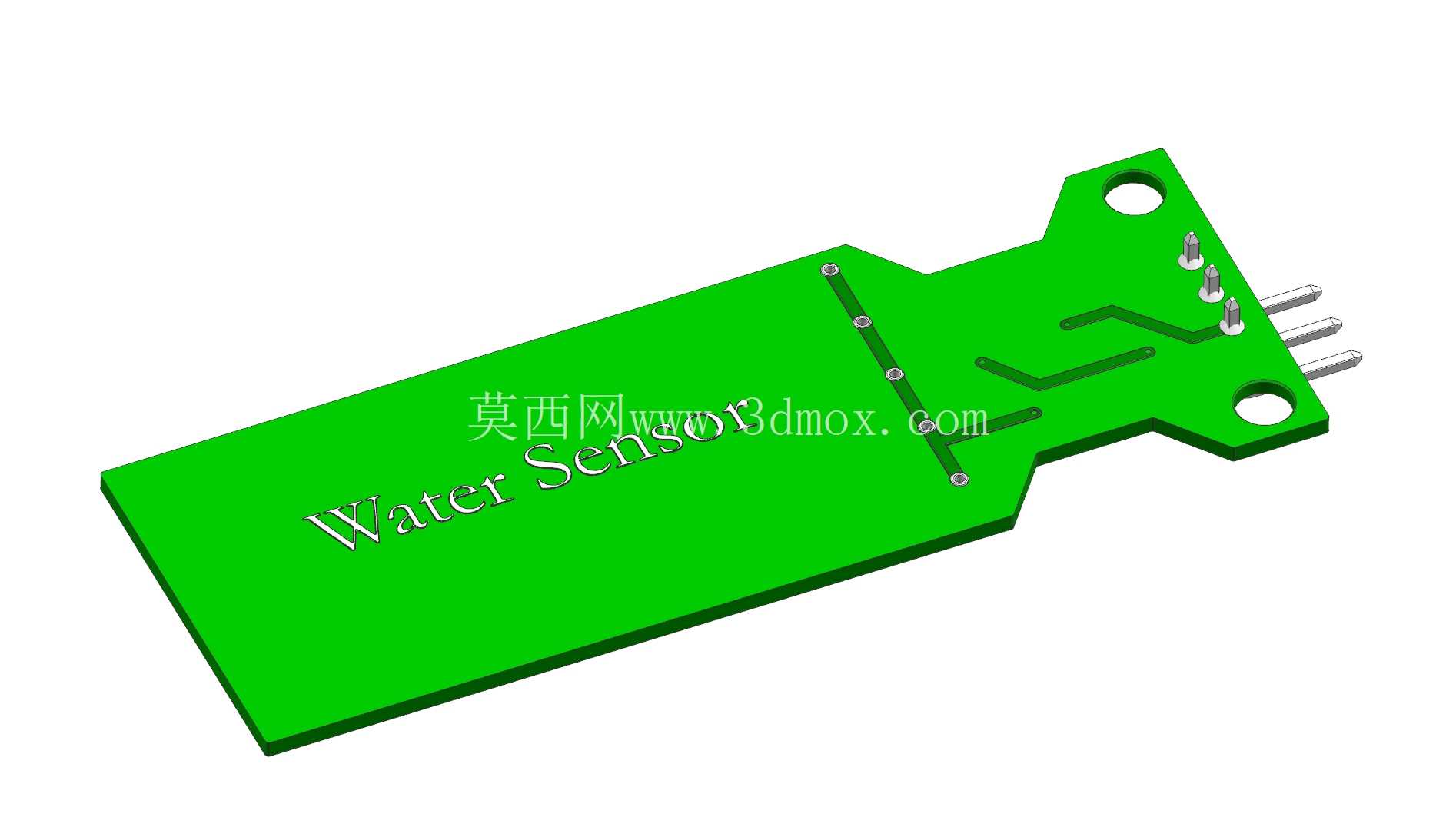

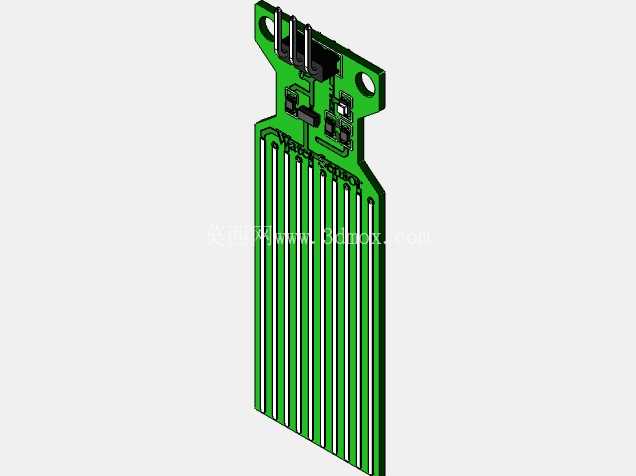

　　这款接触式水检测传感模块，主要面向开源硬件开发场景下的液位监测需求设计，日常在小型智能灌溉系统、桌面级水培设备、漏液报警装置、家用储水容器液位提醒这类场景中使用，能够通过接触水体的电极部分完成水位状态的信号采集，为控制端提供可靠的通断或模拟量信号输入。从结构设计来看，模块整体采用长条形PCB作为主体基材，感应区域设计为平行排布的裸露铜箔走线，两组走线间隔均匀排布，当水体接触到对应高度的走线时，会利用水的导电性让两组走线之间形成导通回路，模块上的板载信号处理电路会将这个导通状态转化为控制板可识别的电信号，无需额外搭建复杂的信号调理外围电路，直接通过排针接口就能和主控板完成接线。

　　安装边界上，模块两端预留了标准的圆形安装固定孔，孔径适配常用的M2/M2.5规格螺丝，既可以通过螺丝直接固定在设备的塑料支架或者储水容器侧壁，也可以配合排针座直接插在面包板上完成原型验证，感应区域的长度覆盖了常见小型储水容器的低液位到高液位检测区间，安装时只需要保证感应探极部分垂直朝向液面，就能覆盖从低位报警到高位满溢提醒的全区间检测需求。设计思路上，模块将信号处理电路集中排布在远离感应区的上端位置，排针接口设置在电路板最顶端，实际安装时可以让接口部分处于最高液位以上，避免水体接触接插件引发短路或者接触不良问题，板载的限流、滤波元件都采用贴片封装，尽可能压缩电路部分的占用空间，不会额外增加安装时的横向尺寸占用。

　　实际使用过程中，这类模块不需要额外的机械活动部件，依靠水体导电特性完成检测，相比浮球式液位开关体积更小，安装灵活度更高，在小型智能硬件的原型开发阶段，开发者不需要单独设计液位检测的探头结构，直接选用这款模块就能快速完成液位检测功能的搭建，减少结构设计和电路调试的工作量。从结构建模的角度来看，还原这款模块的时候需要重点注意几个尺寸边界：首先是感应区平行走线的间距和整体长度，这部分直接决定了模块能够检测的液位高度范围，建模时要保证探极部分的平面度，避免安装时探极倾斜导致检测液位出现偏差；其次是顶端排针的伸出长度和引脚间距，要匹配标准2.54mm排针的通用尺寸，保证和常见的杜邦线、排针座能够适配；两端的安装孔位置要和电路板边缘保持足够的安全距离，避免安装时螺丝压到板上的走线造成短路。

　　另外板载的贴片电阻、电容、三极管元件的排布位置也要准确还原，在做整机结构装配的时候，要给这些元件预留足够的安全间隙，避免结构件挤压元件造成虚焊或者损坏。在不同的应用场景里，这款模块的安装方式也可以灵活调整：比如在漏液检测场景下，可以将模块水平安装在设备底部的低洼位置，只要有液体泄漏接触到探极，就能立刻触发报警信号；在水培设备的液位监测场景中，可以垂直固定在水箱内壁，根据需要检测的液位高度调整模块的安装高度，当液位下降到低位探极以下时触发补水，当液位上升到高位探极位置时停止补水，整个检测过程没有机械动作，可靠性相比机械式浮球开关更高，也不会出现浮球卡滞导致的检测失效问题。建模过程中还要注意电路板的厚度参数，常规这类PCB板厚采用1.6mm的标准规格，排针的塑料基座高度和金属引脚长度要符合通用接插件的尺寸规范，保证装配时和主控板的连接不会出现干涉。
