DPower外转子无刷直流航模动力电机

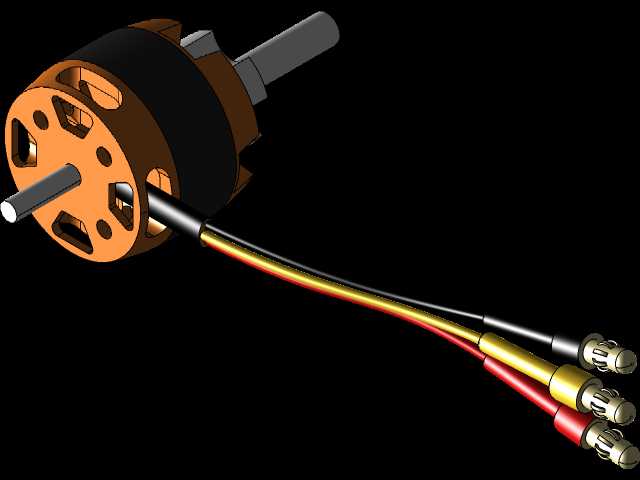

　　这款外转子无刷直流电机，是针对小型航模、微型穿越机、固定翼航模以及小型桌面级动力装置开发的动力输出部件，在航模动力选型场景中，这类KV值1380的电机适配3S锂电池供电场景，能够匹配8-10寸螺旋桨输出足够的静拉力，满足1kg以内起飞重量的固定翼航模或者500g级穿越机的动力需求，也可用于小型智能小车、桌面云台转动驱动等需要轻量化动力输出的场景。从结构设计来看，该电机采用外转子结构设计，定子绕组固定在中心基座位置，转子外壳集成永磁体与输出轴，相比同尺寸内转子电机，外转子结构能够获得更大的扭矩输出，不需要搭配大减速比齿轮组即可直接驱动螺旋桨，减少了动力传动环节的能量损耗，同时降低了传动结构带来的震动与噪音。

　　电机的定子基座采用镂空设计，一方面是为了减轻整体自重，适配航模类产品对重量的严苛要求，另一方面镂空结构可以在电机运转时引导气流穿过定子绕组间隙，带走绕组通电产生的热量，避免长时间高负载运转时绕组过热导致退磁或者烧毁。输出轴采用双出轴设计，前端伸出段用于安装螺旋桨或者传动负载，后端短轴用于转子的径向定位，保证转子高速运转时的同轴度，减少径向跳动带来的动平衡问题，电机尾部引出的三根动力线采用不同颜色区分三相接线，端部焊接的香蕉插头可以直接匹配常见的无刷电调输出端，不需要额外焊接接线，降低装机时的接线难度。

　　从安装边界来看，电机定子基座的安装孔位采用标准的十字交叉布局，适配市面上绝大多数航模电机安装座的孔距要求，安装时只需要使用对应规格的螺丝即可将电机固定在电机座上，不需要额外制作转接件；电机的径向最大尺寸为28mm，轴向长度不含输出轴为14mm，在选型时可以根据这个尺寸预留安装空间，避免装机时出现结构干涉。在设计建模过程中，需要重点关注转子与定子之间的气隙尺寸，气隙过大会导致磁通量损耗增加，电机效率下降，气隙过小则可能因为转子高速运转时的径向跳动出现扫膛问题，损坏绕组与永磁体；同时绕组的排布方式需要匹配KV值设计，1380KV的电机采用多股细线并绕的方式，在保证槽满率的前提下降低绕组内阻，提升电机的持续输出能力。

　　电机的转子外壳采用高强度铝合金加工而成，表面做氧化处理提升耐磨与耐腐蚀性能，输出轴采用高强度钢材制作，与转子外壳之间采用过盈配合加顶丝固定的方式，避免高负载运转时输出轴与转子之间出现相对滑动。这类无刷电机在实际使用中需要搭配对应的无刷电子调速器使用，通过电调将直流电转换为三相交流电驱动电机运转，同时可以通过PWM信号控制电机的转速，在航模应用中，电机的动平衡精度直接影响飞行时的震动水平，建模完成后可以根据转子的质量分布做动平衡仿真，提前调整配重位置，降低实际运转时的震动量。在结构细节上，电机内部的轴承采用双轴承支撑设计，前后各放置一个微型滚珠轴承，分别支撑输出轴的前后端，提升转子的径向支撑刚度，减少高速运转时的轴窜动，延长电机的使用寿命；引出线与定子绕组的连接点做了绝缘加固处理，避免电机运转时的震动导致接线处断裂，提升产品的可靠性。
