0.4mm间距板对板公座连接器结构

在消费电子、通信设备、工业控制板卡的高密度互连场景中，板对板连接器是实现两块PCB之间信号与电源传输的核心互连部件，本次呈现的0.4mm间距板对板公座，正是针对紧凑堆叠安装场景设计的表贴式互连结构。这类连接器常应用在智能手机内部主板与副板连接、便携医疗设备的功能模块堆叠、工业采集模块的板间信号传输场景，相比线对板连接器，它不需要额外线束，能直接实现PCB之间的刚性或柔性贴合连接，大幅压缩设备内部的安装空间，同时减少线束带来的信号损耗与装配工序。

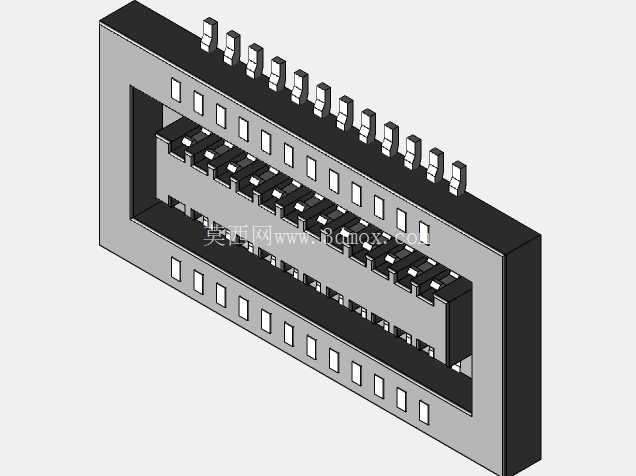

从功能特性来看，这款公座采用0.4mm的接触间距，属于细间距板对板连接器范畴，适配24Pin的信号传输需求，接触端采用弹片式接触结构，能在配对母座插入时提供稳定的接触正压力，保证振动工况下的接触可靠性，避免信号瞬断问题。整体合高设定为0.675mm，属于低板对板连接器范畴，适配超薄类电子设备的板间堆叠需求，安装方式采用SMD表贴工艺，引脚分布在连接器本体两侧，焊接时可通过回流焊工艺一次性完成所有引脚与PCB焊盘的焊接，适合SMT产线的批量自动化装配，不需要额外的通孔焊接工序，能有效提升产线装配效率。

设计思路上，这款公座的本体采用耐高温绝缘工程塑料作为基座，保证过回流焊时的本体尺寸稳定性，不会出现高温变形导致引脚共面度超差的问题。接触端子采用铜合金基材，表面做镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用的接触可靠性。端子的固定采用嵌件注塑工艺，将端子预先定位在注塑模具中，再通过注塑成型将端子与绝缘基座牢固结合，避免端子在插拔过程中出现移位、退针问题。连接器两侧设计有定位柱，在SMT贴装时可以插入PCB对应的定位孔中，提升贴装精度，避免回流焊过程中元件移位导致的焊接不良。

从外形尺寸与安装边界来看，这款公座的整体外形为长条形矩形结构，长度方向对应24Pin的引脚排布，宽度方向尺寸紧凑，不会占用过多PCB板面空间。安装时需要在PCB上预留对应的焊盘与定位孔位置，焊盘尺寸需要匹配端子的焊接端宽度，保证焊接时的锡量充足，避免虚焊、连锡问题。板间堆叠时需要注意公座与母座配对后的总合高，预留上下PCB之间的间隙，避免合高不足导致PCB被顶起，或者合高过大导致接触端子插合不到位的问题。在PCB布局时，连接器周边需要预留至少0.5mm的工艺间距，避免周边元件干涉连接器的贴装与后续插拔操作。

在实际选型应用中，这类细间距板对板连接器需要重点关注引脚共面度参数，一般要求共面度控制在0.1mm以内，才能保证SMT焊接时所有引脚都能与焊盘充分接触，减少焊接不良率。同时插拔寿命也是核心参数，这类连接器一般能满足至少30次的插拔需求，满足设备生产装配过程中的返修、拆装需求。接触阻抗一般控制在30mΩ以内，保证高速信号传输时的信号完整性，适配差分信号、低频控制信号与小电流电源的传输需求。在结构设计时，还需要考虑配对时的导向结构，公座与母座的插合端设计有导向倒角，方便装配时的快速对位，避免插歪导致端子弯折损坏。
