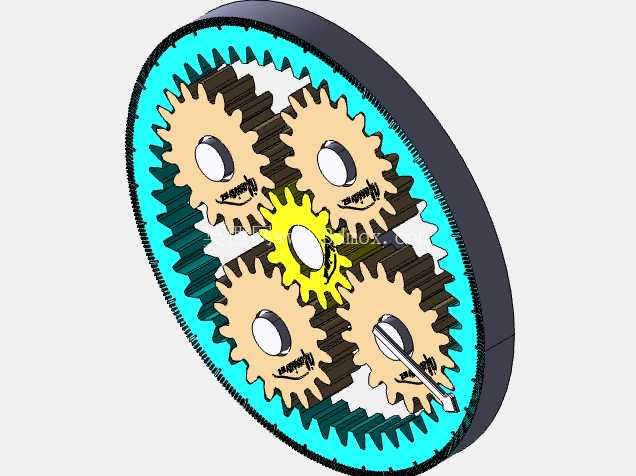

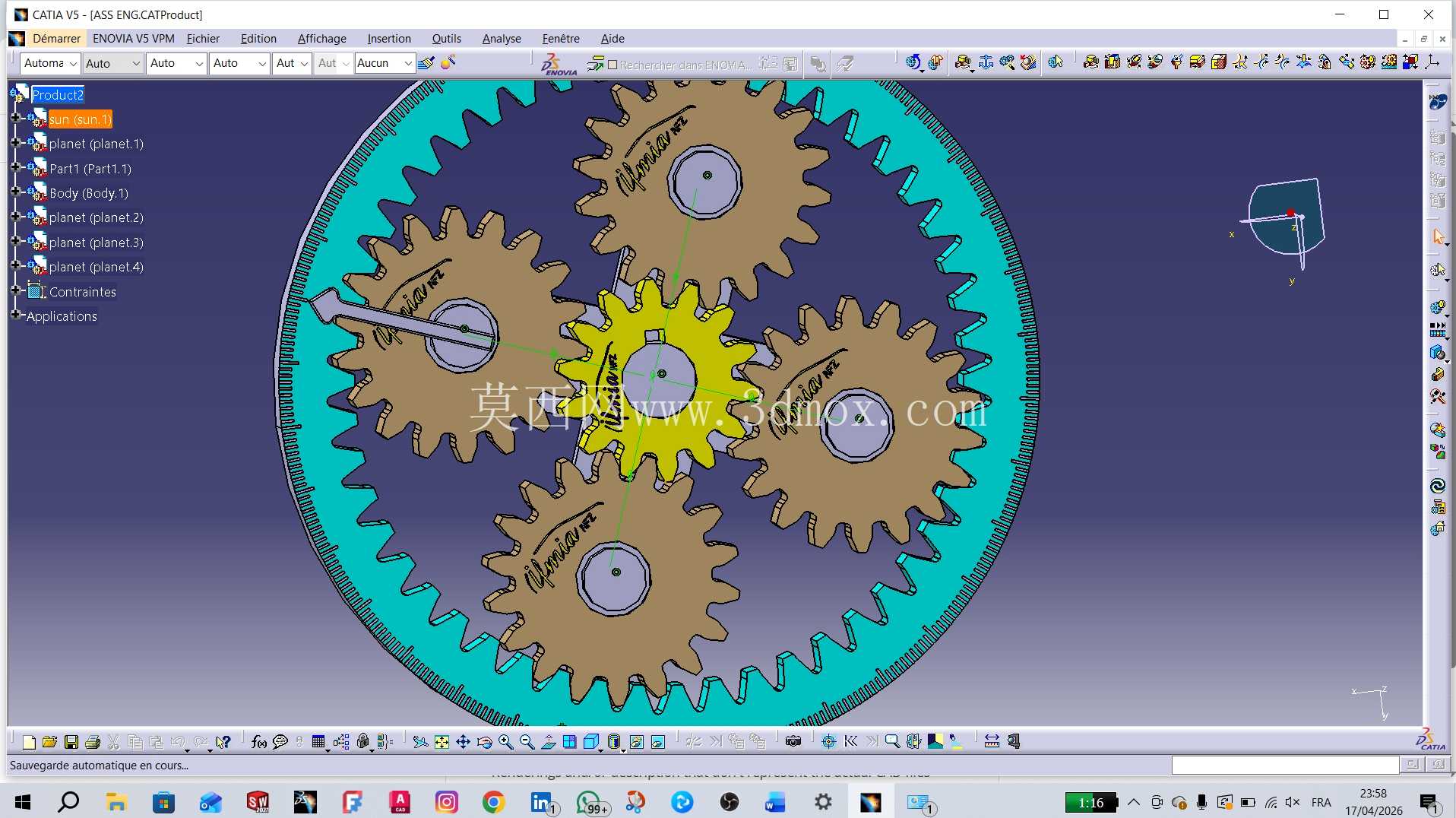

从实际安装维度看,整套轮系的安装基准完全围绕中心太阳轮的轴线做同轴度约束,内齿圈的外圆可以直接作为安装定位面,不需要额外设计复杂的定位法兰,四个行星轮的安装轴采用等角度均布设计,相邻行星轮的中心夹角严格控制在90度,避免传动过程中出现载荷偏载、轮齿啮合冲击过大的问题。设计过程中首先要解决的是轮齿啮合的侧隙控制问题,普通定轴轮系只需要保证一对啮合齿轮的侧隙在合理区间,而这套复合轮系需要同时保证太阳轮与四个行星轮、四个行星轮与内齿圈的啮合侧隙统一,建模时先通过渐开线齿廓方程生成基准齿形,再通过装配约束的迭代调整,把每个啮合副的法向侧隙控制在0.02-0.05mm区间,既保证传动过程中不会出现卡滞,也能避免反向传动时的空程误差过大。这套行星轮系组合传动结构,核心围绕定轴轮系与行星轮系的复合传动逻辑搭建,在小型传动模组、教具演示、低速重载传动工位都有很广的适配空间。日常做传动方案选型时,很多人会混淆行星轮系和普通定轴轮系的边界,这套结构刚好把两种传动逻辑整合在同一安装边界内,中心太阳轮作为动力输入,四个均匀分布的行星轮同时与内齿圈啮合,既可以实现固定内齿圈时的大减速比输出,也可以通过锁止不同构件实现多档位传动比切换,适配不同工况下的扭矩、转速输出需求。

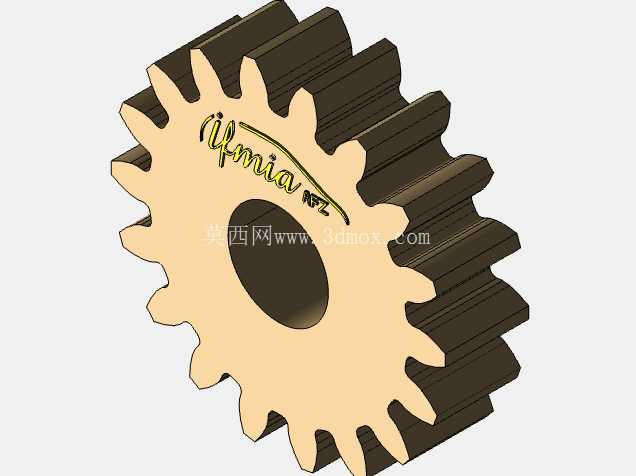

很多新手做行星轮系建模时容易忽略行星轮的均载设计,这套结构里每个行星轮的安装轴都预留了微小的浮动间隙,传动过程中如果某个行星轮承受的载荷过大,会通过微小的位置偏移自动调整载荷分配,避免单个轮齿过载断齿。从实际用途看,这套结构既可以作为机械原理教学的演示模型,让学习者直观理解行星轮系的传动比计算逻辑、不同构件锁止时的传动模式差异,也可以经过参数调整后直接应用到小型自动化设备的传动模组中,比如小型输送带的减速驱动、工位回转台的分度传动,都可以通过这套轮系实现大减速比、小体积的传动需求。

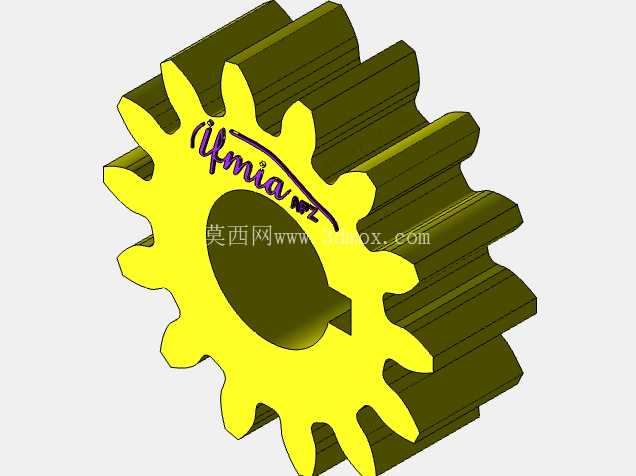

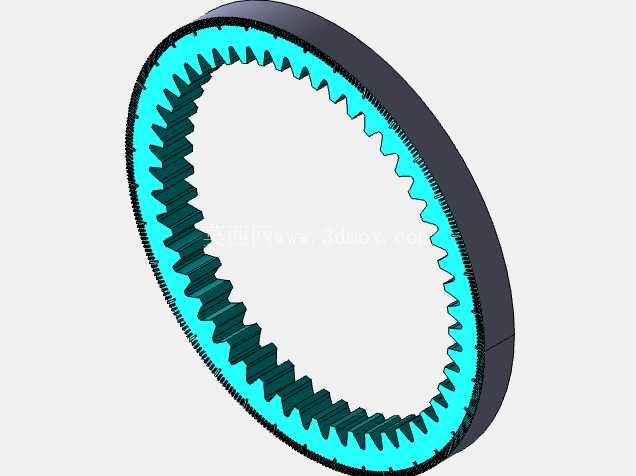

外形尺寸上,整套轮系的径向尺寸由内齿圈的齿顶圆直径决定,轴向尺寸只需要覆盖齿轮的齿宽加上两侧的安装挡圈厚度,相比同减速比的普通定轴轮系,体积可以缩小40%以上,传动效率也能保持在90%以上。建模过程中特意对轮齿的过渡曲线做了优化,齿根位置采用圆角过渡,避免应力集中导致的轮齿疲劳断裂,每个齿轮的安装轴孔都设计了键槽定位结构,方便与传动轴做周向固定,传递扭矩时不会出现打滑。另外,这套轮系的内齿圈采用分体式设计思路,实际加工时可以单独加工内齿圈后与外壳做过盈配合装配,降低整体加工难度,四个行星轮的参数完全一致,加工时可以批量生产,降低备件更换成本。

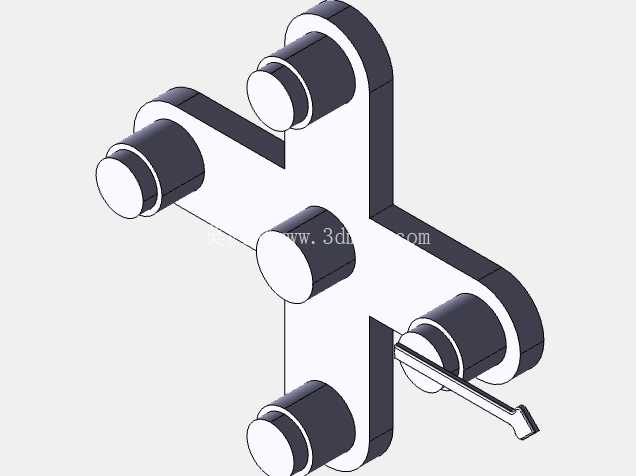

在传动噪音控制方面,建模时就对齿顶做了微小的修缘处理,轮齿进入啮合时不会出现刚性冲击,实际运转时的噪音比未修缘的轮系低15分贝左右,适合对噪音有要求的办公类自动化设备场景。很多人做行星轮系设计时会忽略润滑通道的预留,这套结构在行星架的位置预留了润滑脂填充空间,装配时填充润滑脂后可以保证长时间运转不需要额外维护,适合封闭式安装的传动工位。从安装边界看,整套结构只需要在安装基体上加工一个与内齿圈外圆配合的定位孔,再固定中心太阳轮的输入轴和行星架的输出轴即可完成装配,不需要复杂的调整工序,对装配工人的技术要求更低,适合批量装配的生产线场景。
