旋风分离器锥段快开式检修密封门结构

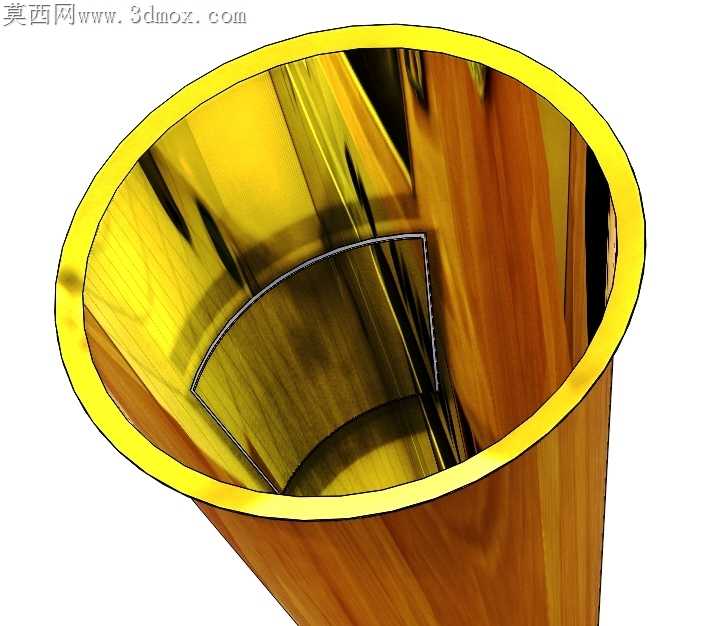

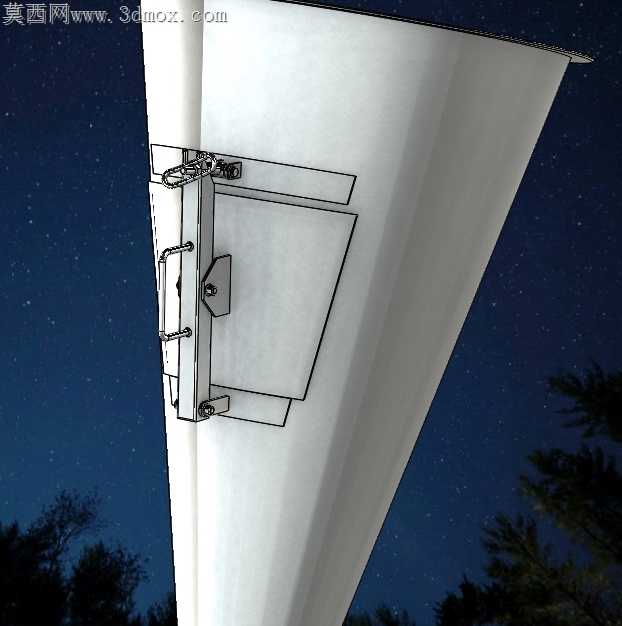

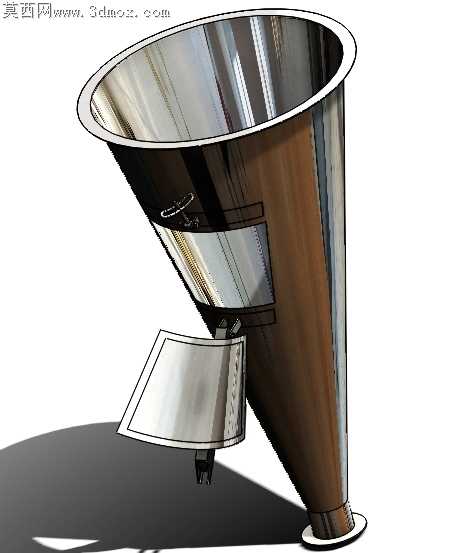

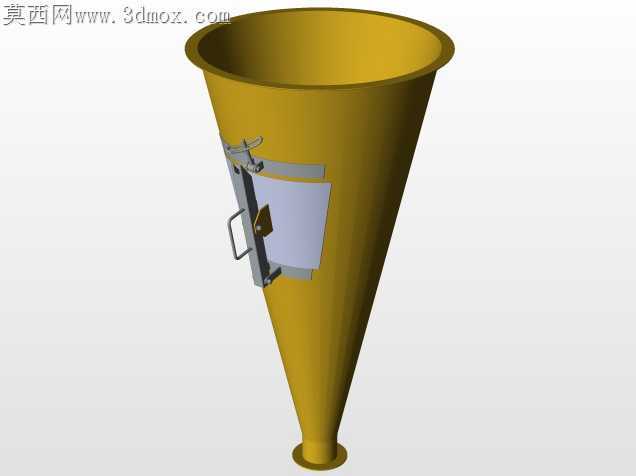

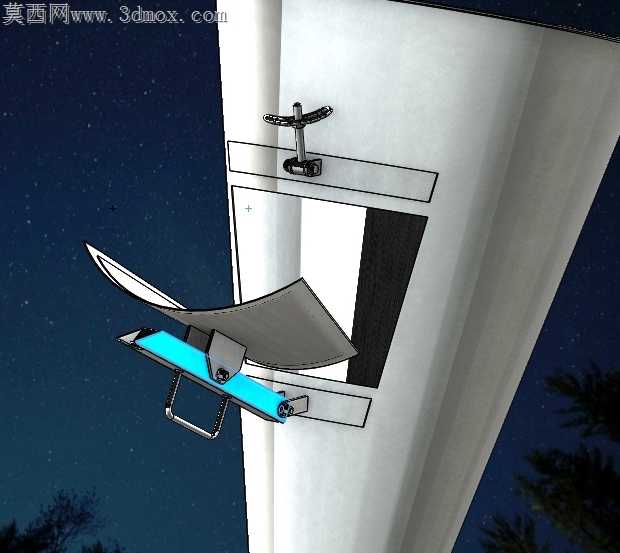

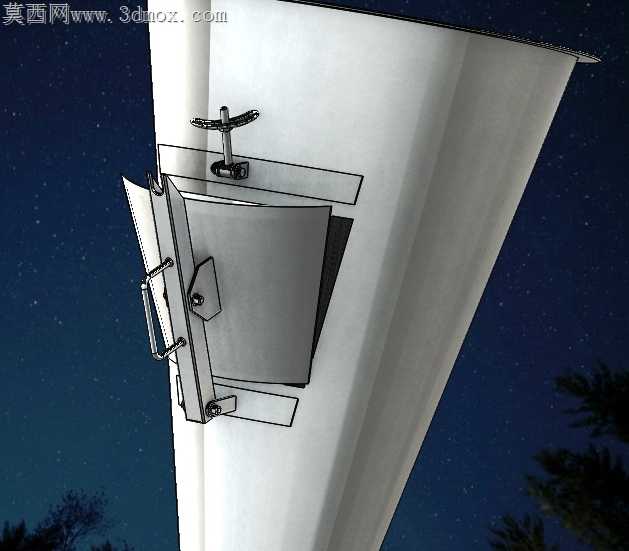

在工业粉体处理、烟气除尘、物料气力输送的生产场景中，旋风分离器是依靠离心力实现气固分离的核心设备，其锥形段是物料浓缩滑落、气流转向的关键区域，长期运行过程中，锥段内壁易出现物料粘结挂壁、磨损漏点、异物卡堵等问题，需要定期开仓检查、清理积料与维护检修，因此锥段位置的检修门是保障设备连续稳定运行的必备功能部件。这款安装在旋风分离器锥形筒体上的检修门，核心用途是在设备停机状态下为运维人员提供进入锥段内部的操作通道，同时在设备正常运行时实现可靠的密封锁闭，避免含尘气流外泄、设备运行负压损失等问题。从功能特性来看，该检修门采用快开式压紧锁止结构，门体侧方配置旋转式压紧把手与侧边铰接结构，无需借助额外拆装工具即可快速完成门体的开启与锁闭操作，大幅缩短日常运维的准备时间；门体与筒体贴合面设置有适配锥面弧度的密封贴合结构，能够匹配锥形筒体的曲面安装基准，锁止状态下可均匀施加压紧力，保证密封面无间隙，适配旋风分离器运行时的内部负压工况，杜绝漏风漏料问题。设计过程中，首先匹配旋风分离器锥形段的外壁曲面弧度，让门体内侧轮廓与锥筒外壁完全贴合，避免安装后出现结构干涉或密封间隙；其次将铰接支座与锁止支座直接焊接固定在锥筒壁面，保证整体结构的连接强度，能够承受设备运行时的气流振动、内部压力波动带来的载荷；门体外侧设置的提拉把手，方便运维人员开启时握持操作，旋转压杆采用凸轮式压紧原理，转动手柄即可带动压块压紧门体外沿，多点压紧的受力分布让密封面受力均匀，避免局部压紧力不足导致的密封失效。从安装边界来看，该检修门整体尺寸适配常规直径规格的旋风分离器锥段，安装时需在锥筒对应位置切割出与门体内径匹配的检修开口，将周边焊接支座与筒壁满焊固定，保证焊接位置的结构强度与密封性；门体开启角度可满足运维人员探入清理、检查内壁的操作空间需求，安装位置通常选在锥段中下部易积料、易磨损的区域，既方便日常操作，也不会破坏旋风分离器锥段的整体气流流场，不会对设备的分离效率造成负面影响。
