工业级滚筒式干燥除尘成套设备结构设计

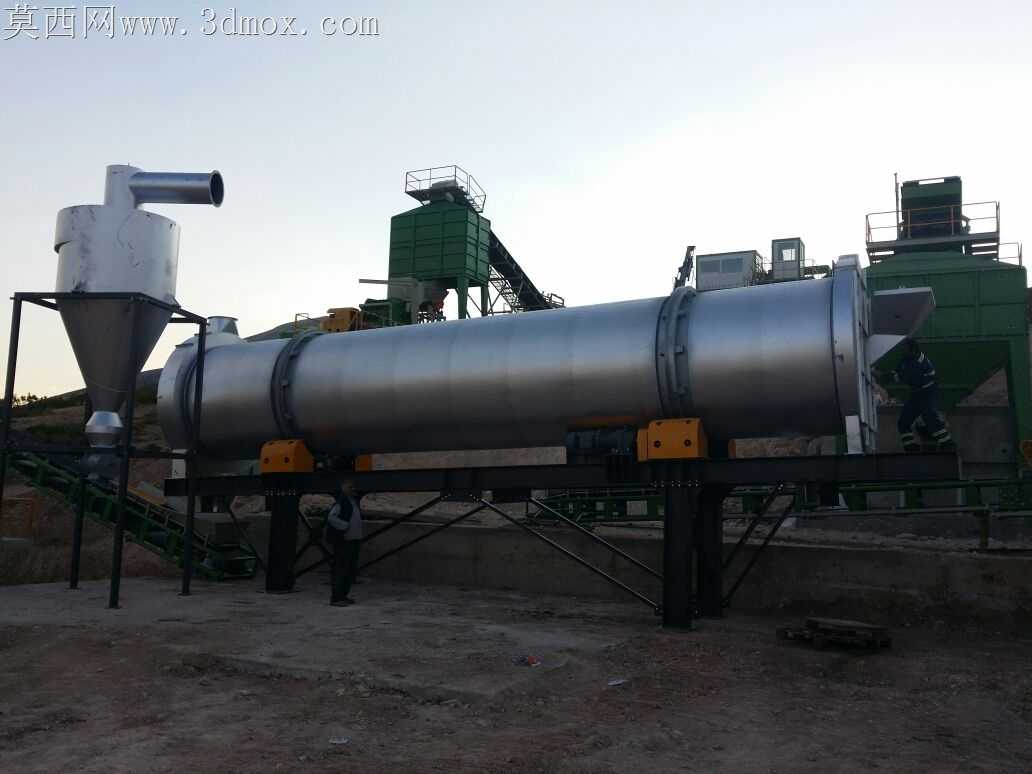

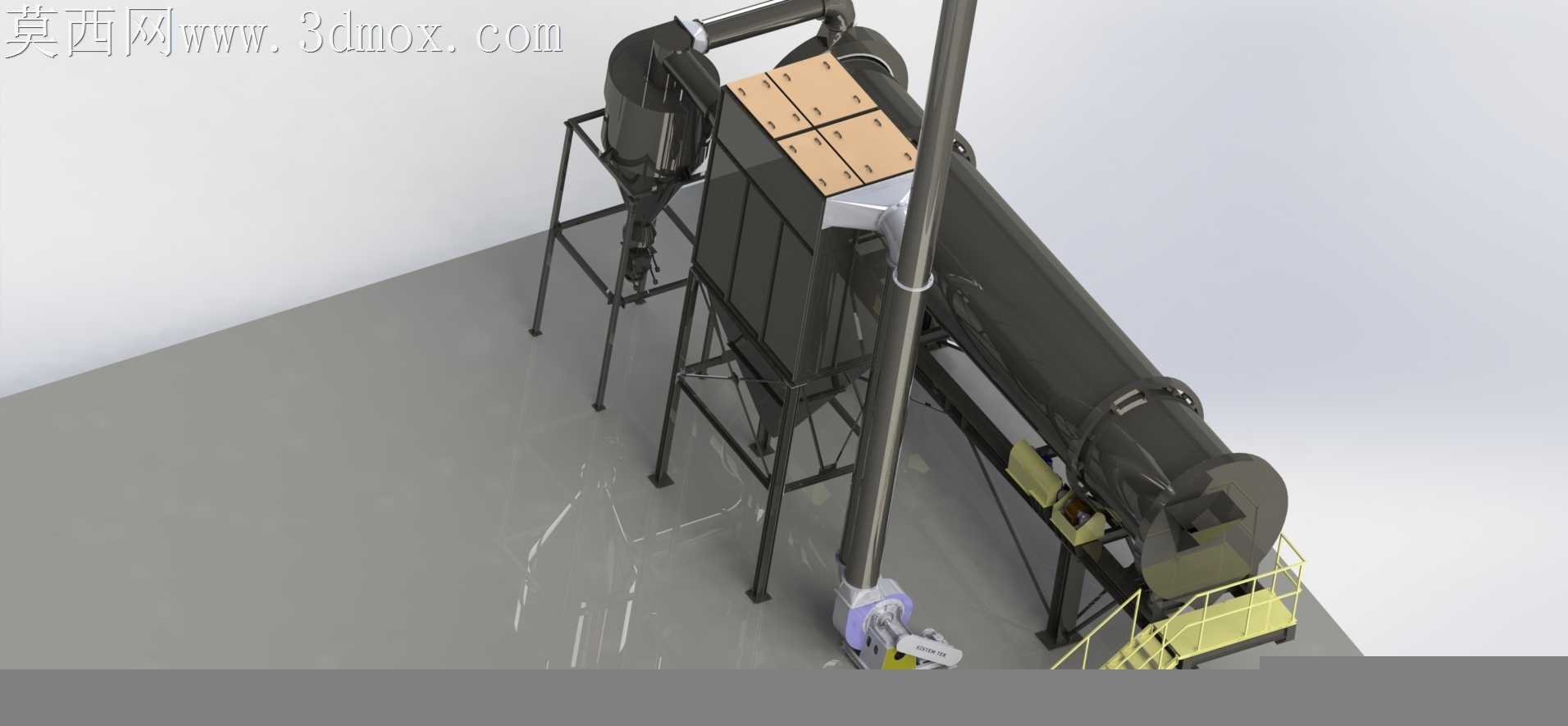

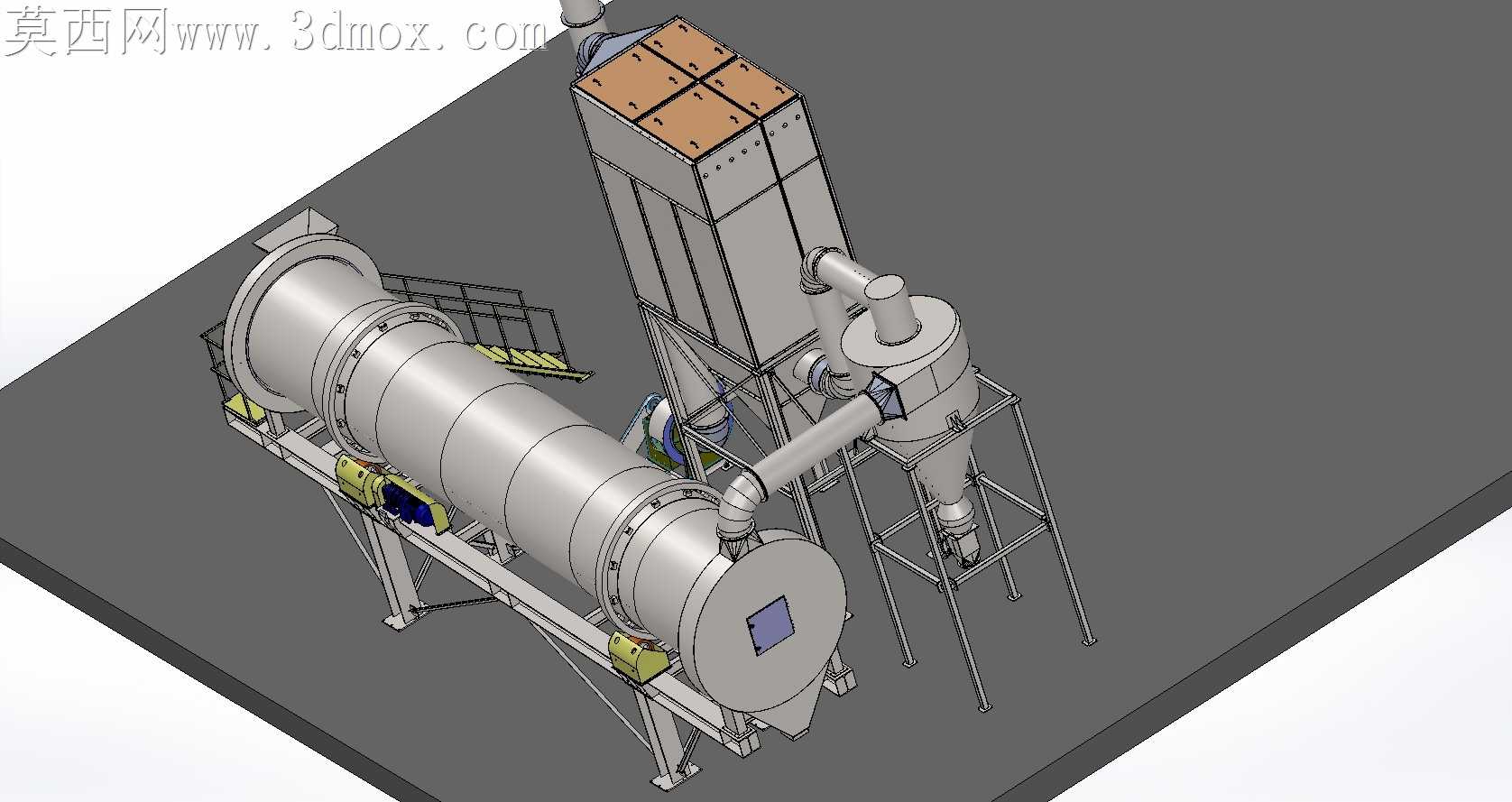

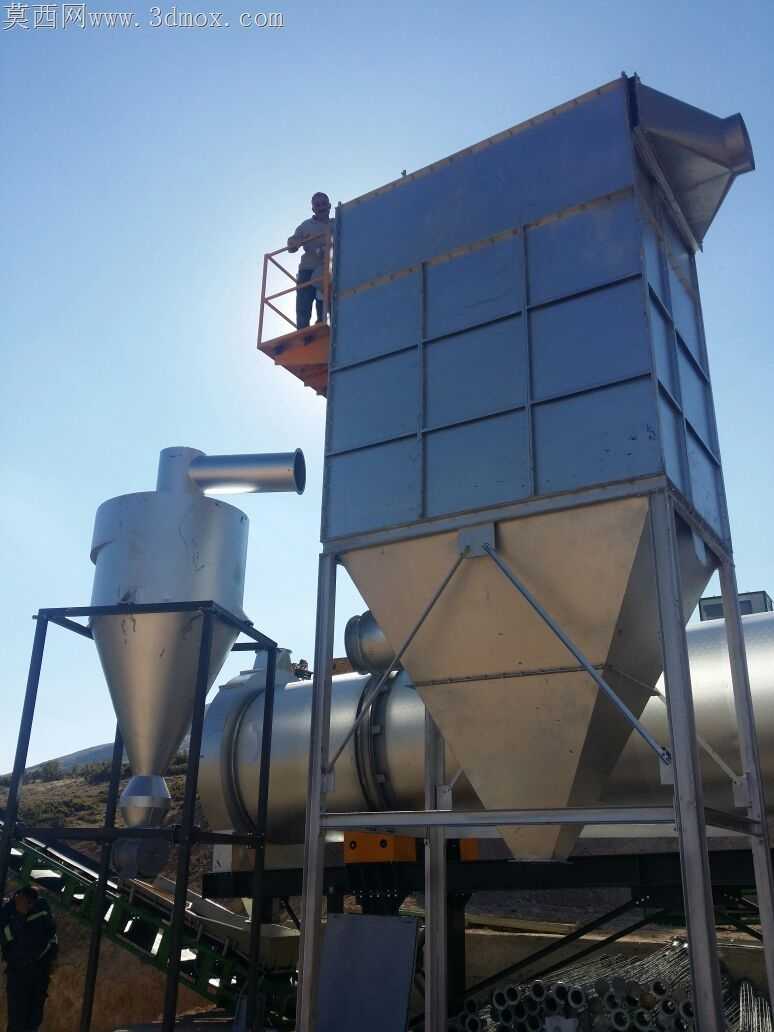

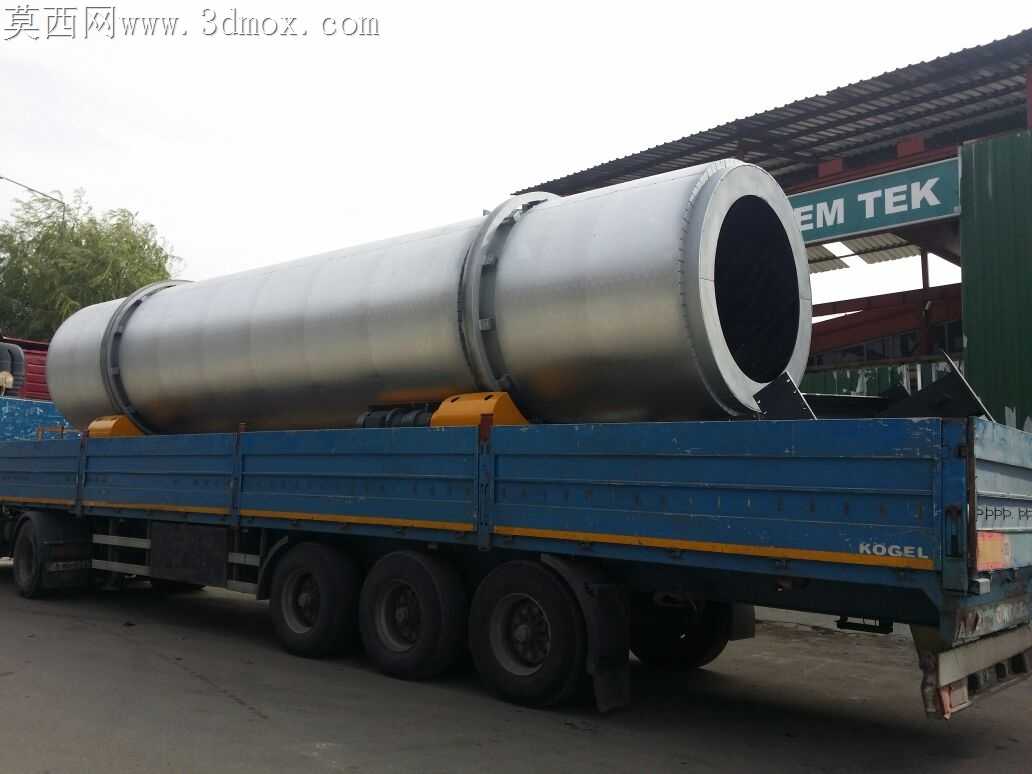

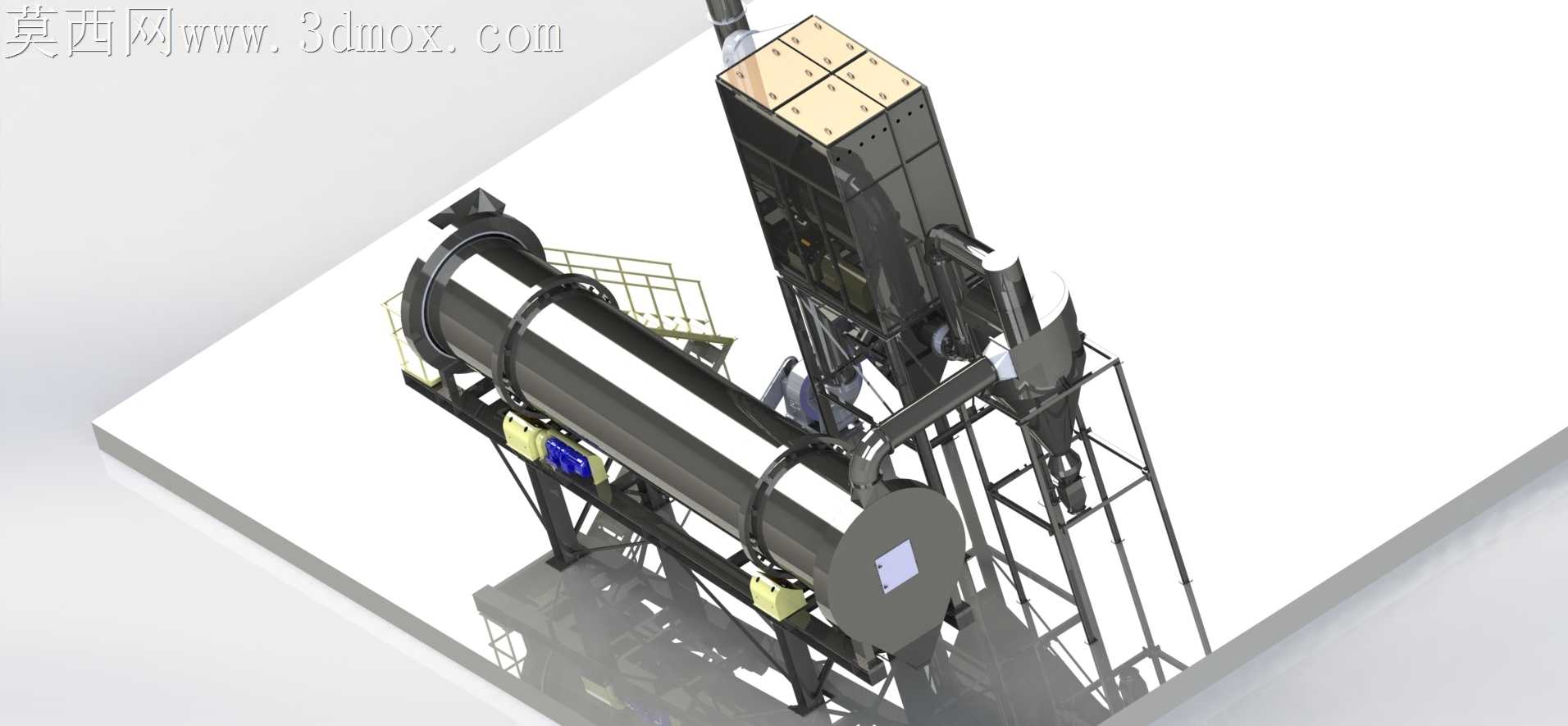

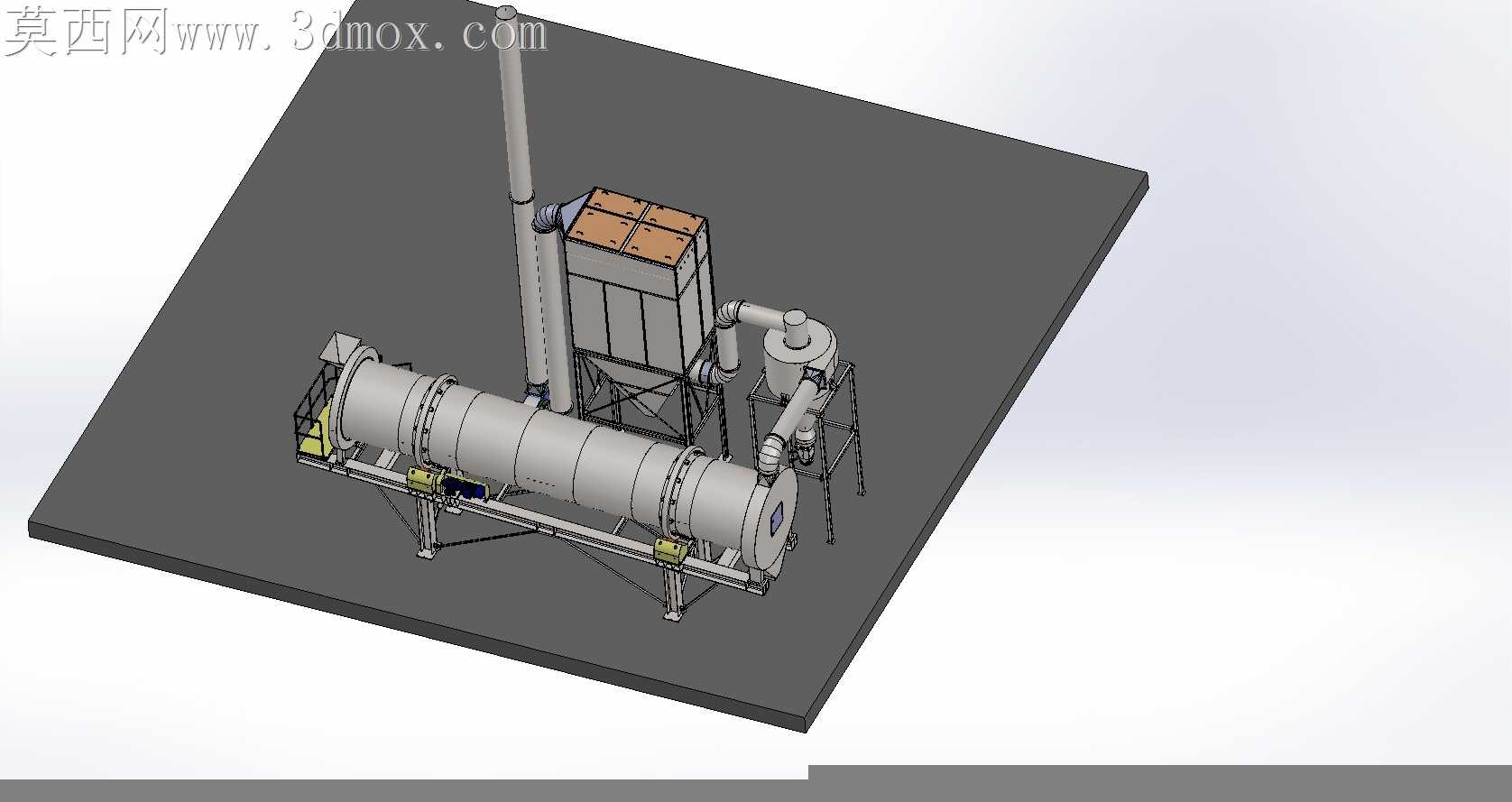

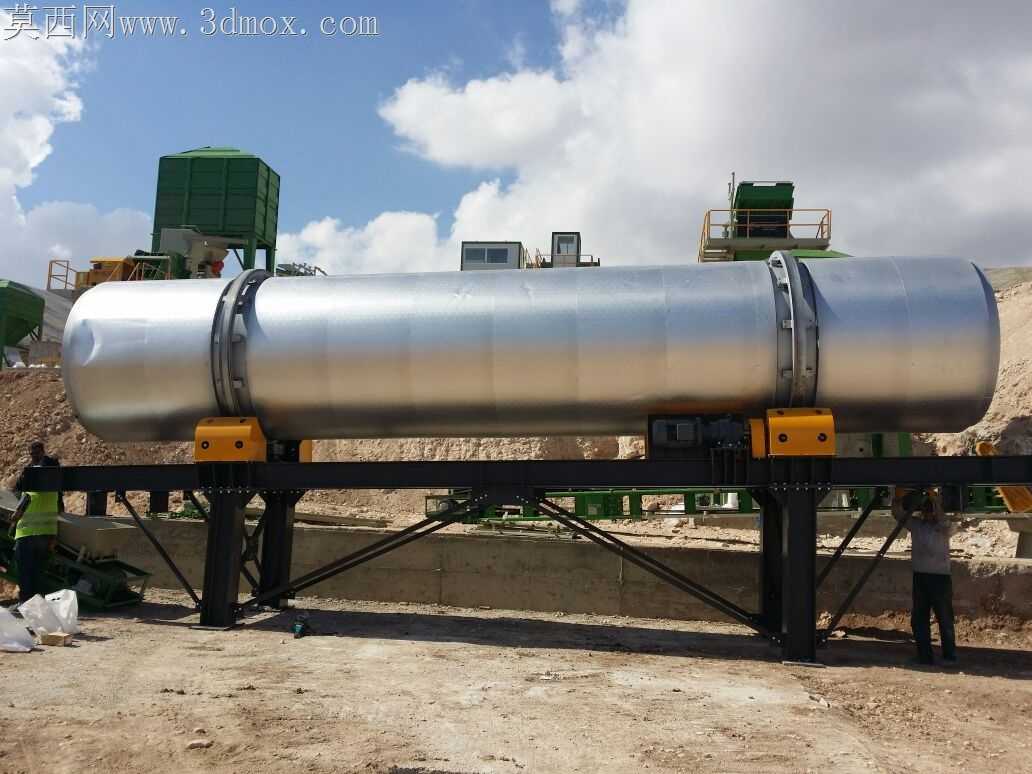

这套成套干燥设备主要面向工矿、建材、粮食加工等需要大批量散状物料脱水干燥的生产场景，可独立完成高湿度物料的连续烘干与尾气除尘全流程作业，适配颗粒状、粉状、小块状等多种形态物料的干燥需求，能够有效降低物料含水率，满足后续仓储、加工、运输环节的湿度要求，避免物料因含水量过高出现霉变、结块、输送卡滞等生产问题。设备核心采用卧式回转滚筒作为干燥主体，滚筒内部设置导料扬料结构，物料进入滚筒后随筒体回转被不断扬起抛洒，与通入的热介质充分接触完成热交换，水分蒸发后随气流带出，干燥完成的物料从滚筒端部出料口排出，整套流程可连续作业，处理量适配中等规模生产线的产能需求。配套的除尘单元采用立式箱体结构，设置在滚筒出料端旁侧，通过大直径通风管道与滚筒排气口连通，可将干燥过程中产生的含尘尾气进行过滤净化，避免粉尘外溢造成车间环境污染，同时可回收尾气中夹带的细颗粒物料，减少物料损耗。设备整体采用集成式钢架平台设计，将干燥主机、旋风分离结构、除尘箱体、输送管道、检修爬梯等部件整合在同一钢制底座框架上，平台预留了充足的检修操作空间，侧面设置带防护栏的斜向爬梯，方便运维人员到达设备顶部进行检修、清灰、部件更换等作业。设计过程中充分考虑了现场安装的边界条件，整体布局紧凑，管道走向沿设备主体排布，减少不必要的空间占用，各部件的连接位置预留了标准法兰接口，方便现场对接供热系统、进料出料输送设备，设备底部的支撑钢架可根据现场地面条件做调平处理，降低现场安装的施工难度。整套设备的结构设计兼顾了作业效率与环保要求，各功能单元衔接顺畅，既保证了物料干燥的均匀性与处理效率，又通过多级除尘结构控制作业过程中的粉尘排放，适配多数工业生产场景的干燥作业需求。
