赛灵思FFVG1517封装芯片三维结构模型

在高速数字电路设计、嵌入式异构计算平台搭建的工程场景中，核心主控芯片的封装结构三维数据，是PCB Layout前期器件建库、结构干涉校验、散热方案匹配的核心依据，本次呈现的FFVG1517封装三维结构，正是针对赛灵思ZYNQ UltraScale+系列RFSoC器件的实体封装还原，覆盖了从外部丝印标识到内部安装基准的全维度结构特征。

从实际工程用途来看，这类封装模型的核心价值不止于可视化展示，更贯穿硬件开发全流程：在板级设计阶段，结构工程师可直接调用该模型核对器件与周边屏蔽罩、散热片、连接器的安装间隙，避免后期打样出现物理干涉；在热仿真环节，可基于模型的实体尺寸定义封装热阻参数，匹配不同功耗工况下的散热方案选型；在产线测试工装设计阶段，可依据封装的焊球阵列分布、本体外形公差设计测试治具的定位结构，保证压接测试的对位精度。

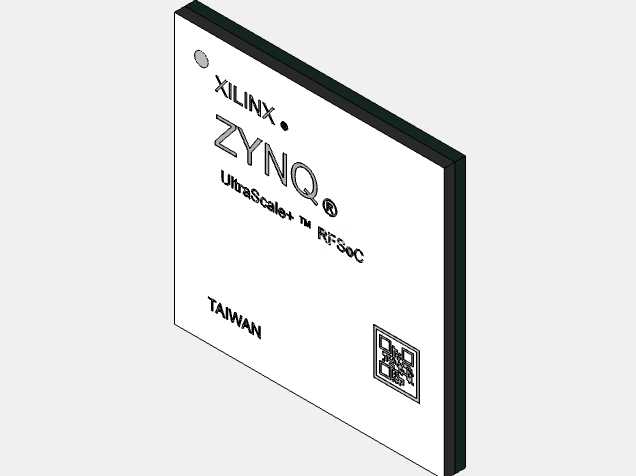

该封装的功能特性完全匹配高端异构计算芯片的设计需求，作为面向射频直采场景的RFSoC器件封装，FFVG1517采用细间距球栅阵列结构，本体为方正的扁平矩形构造，顶面丝印清晰标注器件品牌、系列型号、产地信息及溯源二维码，既满足生产环节的器件溯源需求，也为手工焊接、返修环节的器件方向识别提供明确标识。封装本体的边缘做了微小的倒角处理，避免SMT贴装过程中吸嘴取件出现打滑，同时减少器件运输、周转过程中的边角崩损风险。

从设计思路层面还原，该封装的三维结构完全遵循JEDEC相关封装标准，焊球阵列采用全阵列排布方式，在有限的本体尺寸内最大化引脚数量，满足RFSoC器件多路射频收发端口、高速串行总线、通用IO、电源引脚的引出需求；封装基板的层叠结构在三维模型中做了分层示意，核心的芯片裸片位于封装基板中心位置，通过金丝键合或硅通孔工艺实现与基板走线的连接，外部的塑封层采用高导热环氧树脂材质，兼顾机械防护与热量传导的双重需求。顶面的金属标识区域采用沉镍金工艺处理，既保证丝印的附着力，也可作为接地触点连接屏蔽罩，提升器件的电磁抗干扰能力。

外形尺寸与安装边界是该模型最核心的工程参数，封装本体的长宽尺寸严格匹配FFVG1517的标准规格，厚度控制在满足板卡薄型化设计的合理区间，焊球的直径、球间距、焊球与封装边缘的距离均严格按照器件手册的公差范围建模，保证导入PCB设计软件后可直接生成准确的封装焊盘。安装边界方面，模型明确标注了器件的禁布区范围：封装本体下方除焊盘外的区域禁止布置过孔与走线，避免焊接过程中出现锡珠短路；封装周边3mm范围内禁止布置高度超过封装本体的元器件，保证SMT贴装时吸嘴的操作空间，同时为后期返修预留足够的热风枪操作空间。对于需要加装散热片的应用场景，模型顶面的平整区域尺寸可直接作为散热片安装面的设计依据，散热片的固定卡扣位置需避开封装边缘的焊球区域，避免压接过程中损伤焊球导致焊接失效。

在实际建模过程中，所有结构特征的尺寸公差均控制在工业级应用允许的范围内，丝印的位置、二维码的尺寸、边角倒角的弧度都与实物器件保持一致，既可以用于结构设计阶段的干涉校验，也可以用于产品宣传、教学演示环节的可视化展示，帮助硬件工程师、结构工程师在项目开发前期快速完成器件的布局评估，减少反复核对器件手册尺寸的工作量，降低因封装尺寸理解偏差导致的设计返工风险。
