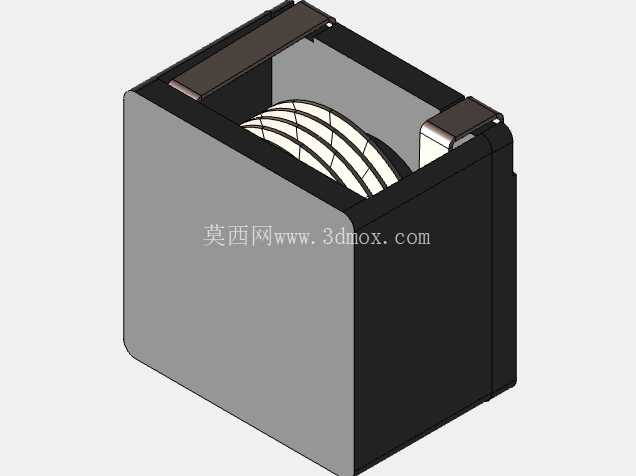

带屏蔽外壳绕线电感结构设计

项目分类:变压器/电感器 发布时间:2026-07-14 ID:1196323
  • 带屏蔽外壳绕线电感结构设计

这款绕线电感的结构设计,首先要考虑的是板级安装场景下的电磁兼容需求,在开关电源、DC-DC转换模块、工业控制板卡的应用中,电感作为储能与滤波核心元件,其漏磁会直接干扰周边敏感器件比如采样电阻、信号芯片的正常工作,因此设计时采用了封闭式金属屏蔽外壳结构,外壳采用卡扣式装配,不需要额外点胶或者螺丝固定,既能够将绕组产生的杂散磁场约束在壳体内部,降低对外的电磁辐射,也能在批量生产时提升装配效率,减少工序步骤。

从实际功能特性来看,内部的绕线骨架采用耐高温绝缘材质,绕组采用多层平绕工艺,相比乱绕结构能够有效降低绕组间的分布电容,提升电感在高频开关工况下的工作稳定性,避免因为分布电容过大导致的自谐振频率偏低,无法满足高频电源的滤波需求。绕组的出线端直接连接到外壳底部的焊片上,焊片采用平直设计,能够适配SMT回流焊或者波峰焊的工艺要求,焊片的伸出长度经过严格控制,既保证焊接时的吃锡量足够,形成可靠的焊点,也不会因为伸出过长导致相邻焊盘之间出现连锡短路的问题。

设计过程中,外壳的尺寸边界是重点考量的部分,整体采用方正的立方体外形,边角做了小尺寸的倒角处理,避免在自动化贴装过程中因为尖锐边角导致吸嘴磨损,或者元件卡滞在编带轨道中。外壳的顶面预留了两个对称的卡扣位,在绕组与骨架装入壳体后,卡扣直接卡入骨架对应的卡槽内,实现壳体与骨架的牢固连接,即使在设备受到振动、冲击的工况下,比如车载电子、工业工控设备的使用场景中,也不会出现壳体脱落、绕组移位的问题,保证电感参数的稳定性。

安装边界方面,底部的两个焊片间距符合常规功率电感的焊盘设计规范,能够直接替换同封装规格的其他品牌电感,不需要重新设计PCB板的焊盘布局,降低客户的选型替换成本。壳体的侧壁厚度经过反复校核,在保证结构强度、屏蔽效果的前提下尽可能做薄,留出更多的内部空间给绕组,能够在相同的外形尺寸下实现更大的电感量与额定电流,提升元件的功率密度。绕组与外壳内壁之间预留了均匀的绝缘间隙,避免在高压工况下出现绕组与外壳之间的击穿放电问题,满足安规设计的要求。

在实际选型应用中,这类屏蔽绕线电感通常用于电源输入输出端的差模滤波,以及开关回路的储能,设计时需要充分考虑额定电流下的温升情况,外壳采用金属材质除了屏蔽作用之外,还能够起到辅助散热的作用,将绕组工作时产生的热量通过外壳传导到PCB板的铜箔上,降低电感自身的工作温升,提升长期工作的可靠性。外壳的表面做了哑光绝缘涂层处理,避免在多元件高密度贴装的板卡上,因为外壳接触到其他元件的金属引脚导致的短路问题,同时涂层也具备一定的耐盐雾、耐潮湿性能,能够适应相对恶劣的工业工作环境。

从结构细节来看,绕组的两端与焊片的连接采用压接加焊锡的双重固定方式,避免在大电流冲击或者温度循环变化的工况下,出线端与焊片之间出现虚焊、脱落的问题。骨架中间的磁芯采用闭合磁路结构,相比开磁路的工字电感,能够获得更高的磁导率,在相同匝数下实现更大的电感量,同时磁芯的气隙经过精确计算,避免大电流下出现磁饱和问题,保证电感在峰值电流工况下依然能够保持稳定的电感量,不会因为磁饱和导致电源回路出现过流损坏的问题。
